Cadence Allegro 17.4学习记录开始02：原理图Capture CIS 17.4

Cadence Allegro 17.4学习记录开始02-原理图Capture CIS 17.4

一、元件库的复用

继续上一章的内容，先开始介绍元件库的复用。
原理图的后缀：DSN
原理图元件库的后缀：OLB

1、从已有原理图文件中复制元器件

1. 从原理图缓存中复制元器件
2. 从原理图中复制元器件


二、绘制原理图

1、绘制原理图之前，软件设置

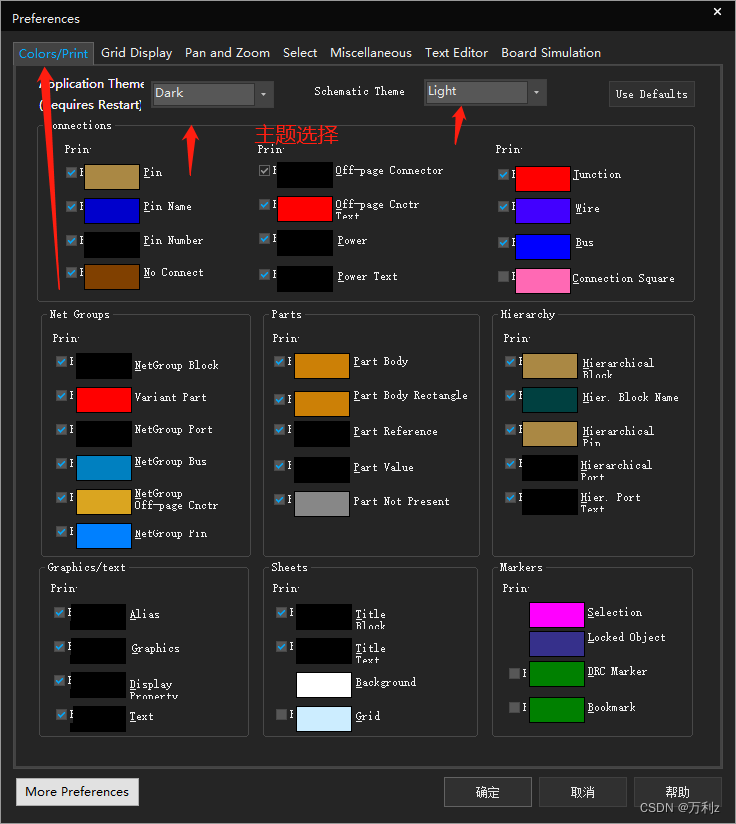

可以设计自己喜欢的主题，和颜色。

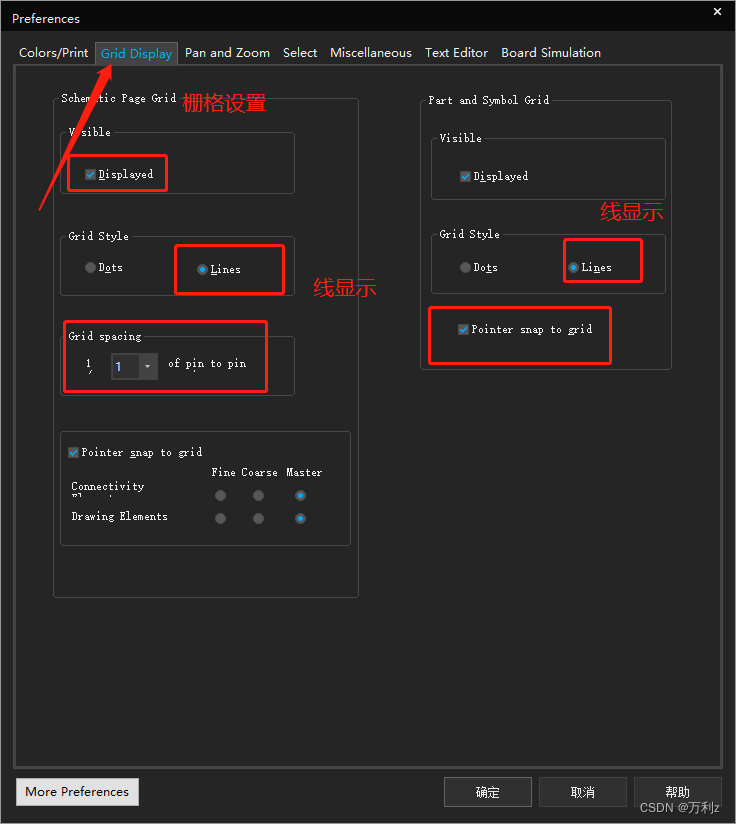

   栅格设置，方便绘制原理图。

2、放置元器件

（快捷键： P）

   在绘制原理图的界面下，工具栏->Place->Part，或直接使用快捷键P，即可打开元件库入口

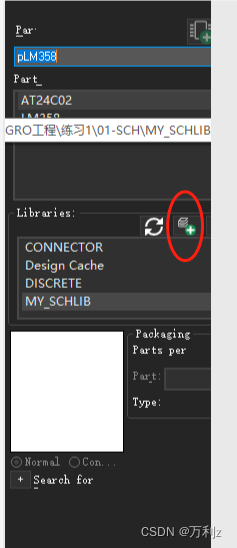

   如下图所示，选择红框选中的按钮，即可选择官方内置库或者 第三方库  ，官方库的位置以及说明已经在前面提出。然后在part部分双击对应元件即可放置对应元件。

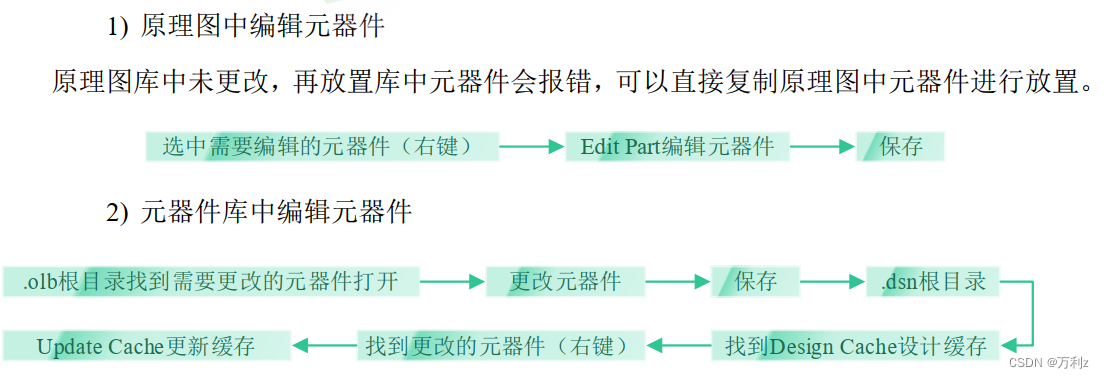

3、编辑元器件

4、原理图电气互连、 网络标号、 分页符连接、 总线的使用

1、电气连接

放置线条（Place wire  ） （快捷键： W）。

2、网络标号

放置网络标号（Place net alias） （快捷键： N） 仅限于同一张原理图。

3、分页符连接

放置分页符连接（Place off-page connector  ） 用于不同页元器件连接。

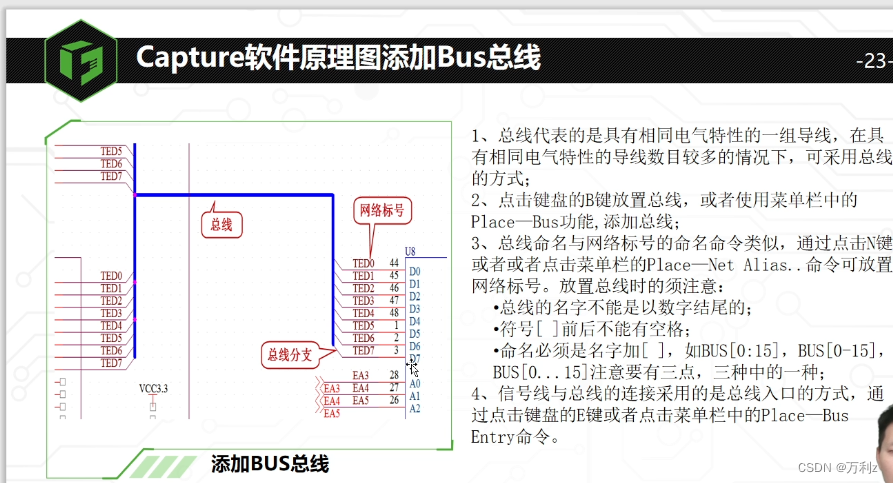

4、总线

放置总线（Place bus ） （快捷键： B）。

1. 将一组数据线绘制出线并放置网络标号。
2. 靠近这组线出现绘制出总线。
3. 命名总线：放置网络标号（Place net alias） （快捷键： N） 给总线命名。

       例： DATE[0:7]
4. 放置总线分支：放置总线分支（Place bus entry） （快捷键： E）


5、快速放置之重复操作F4

在结束某一操作之后，按F4便可重复之前的操作

6、快速复制之Ctrl

在结束某一操作之后，按F4便可重复之前的操作

7、批量浏览

点选工程文件 .dsn

工具栏 Edit   -> Brower

   在Brower中我们可以查看工程中的网络、元件、元件与元件
