Cadence SPB 17.4 - Allegro出装配图

cadence SPB17.4 - allegro - 出装配图

笔记

调整丝印

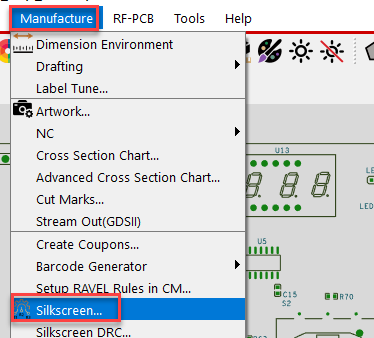

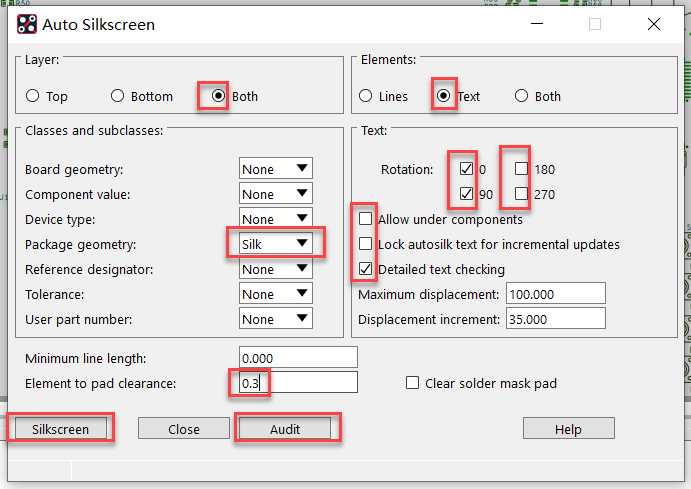

自动调整丝印

allegro有自动调整丝印的功能，不过不好用。

自动调整丝印后，想回撤很难。调整的效果乱七八糟，副作用很大，不想用。

一个板子花的时间很多，调整丝印用的时间只是很少一部分。还是手工调整靠谱，可控性强。

手工调整丝印时，使用Find面板和option面板配合，选择，移动，旋转，change, 就可以将丝印(字体大小，方向，位置)调整合适。

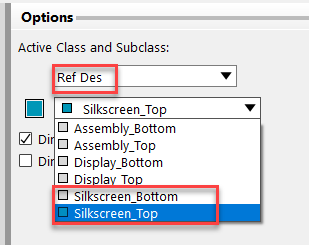

位号丝印所在的层

位号丝印所在的Class = Ref Des

位号丝印所在的 SubClass = Silkscreen_Top 或 Silkscreen_Bottom

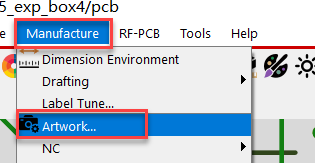

添加 光  绘文件中装配层的顶层和底层

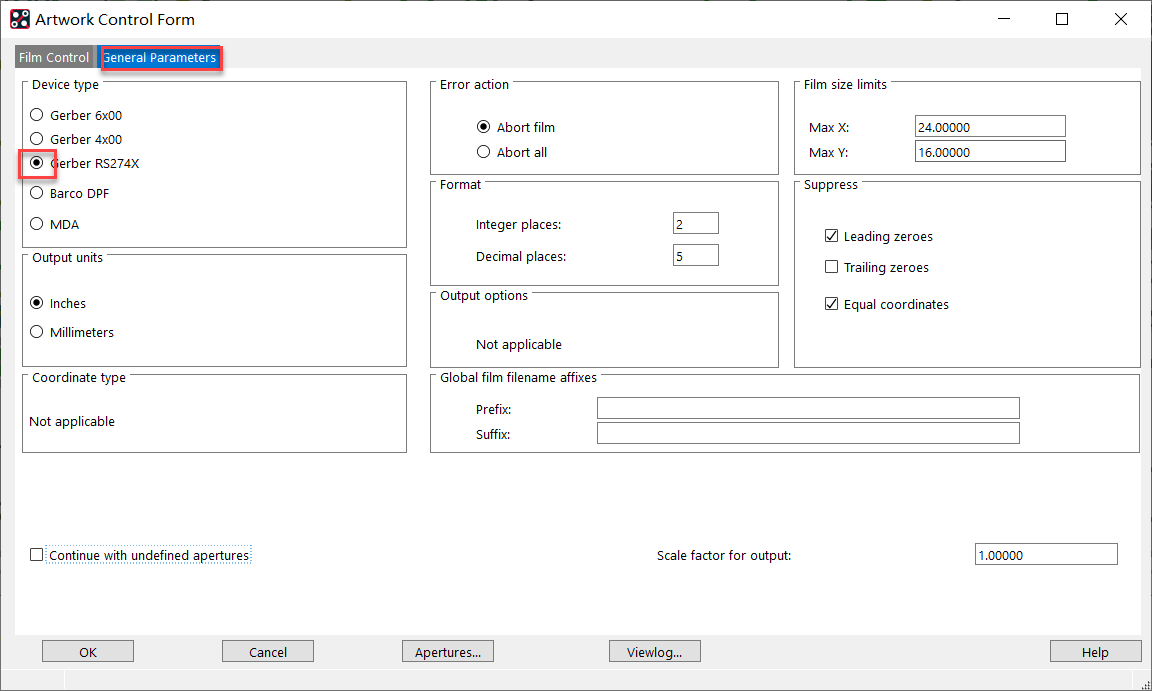

光绘设置框的一般参数页勾上RS274, 其他默认。


   光绘设置框的菲林(底片 film) 控制 页的参数

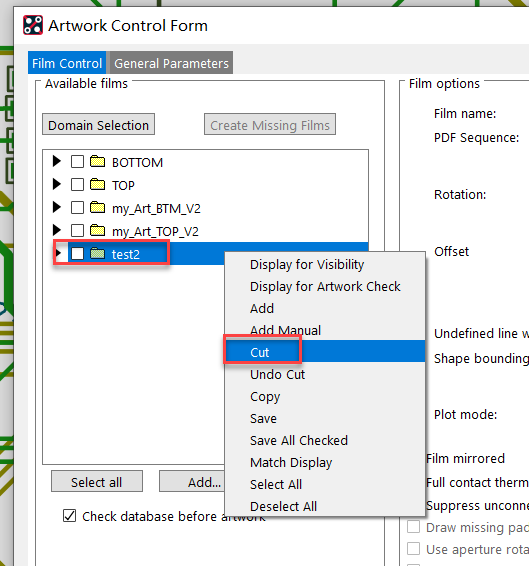

删除不要的菲林层内容

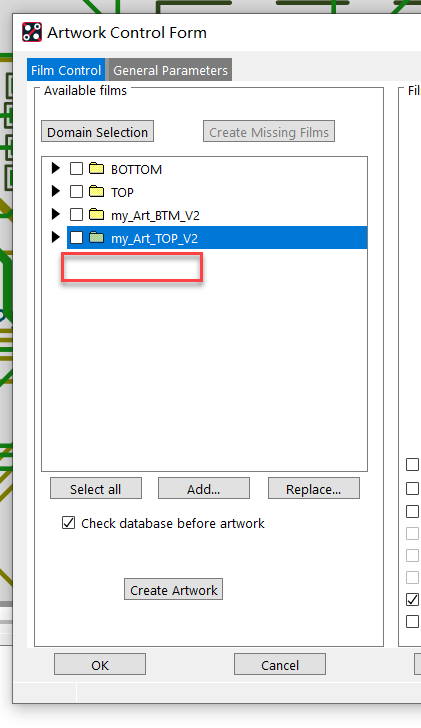

删除后的效果

添加新菲林层

SPB17.4有个bug, 无法将所有的菲林层删光，最少剩一个。

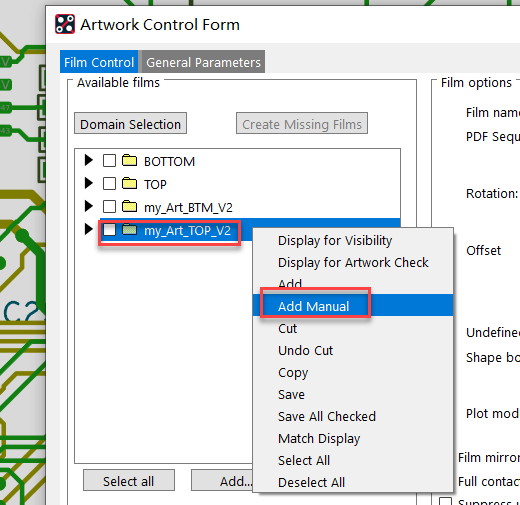

在现存的菲林层上右击，选add 或 add手动。

这2个add的区别是：

   add自动添加了所有光绘元素，自己将多余的元素删掉。

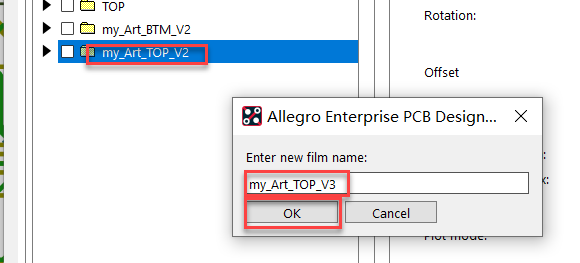

   add手动在建立时，指定名称，元素是空的，然后需要自己手工来添加元素。

我选add手动。

点击OK后，弹出光绘元素选择框。

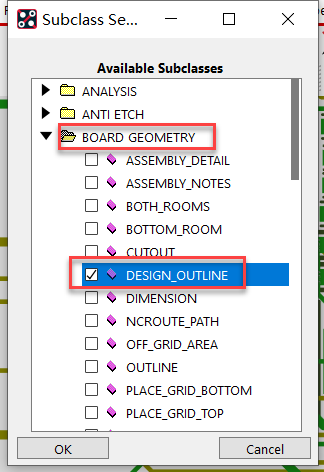

单击勾选板框。

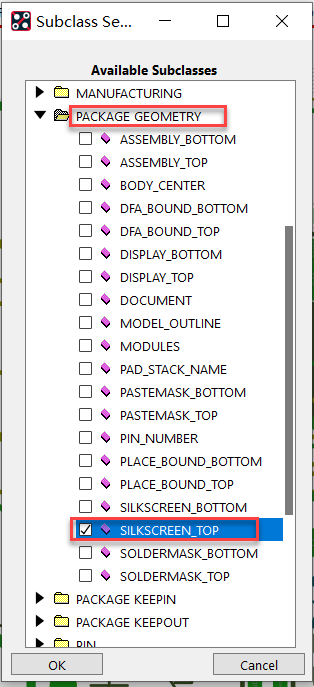

向下滚动，单击勾选元件顶层丝印。

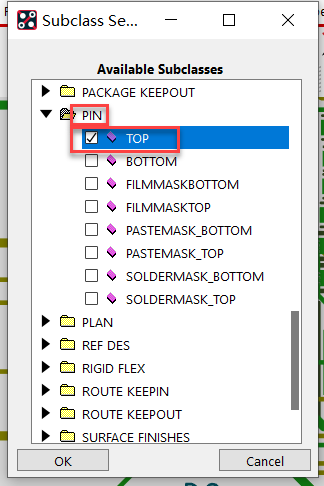

向下滚动，单击勾选元件顶层引脚。

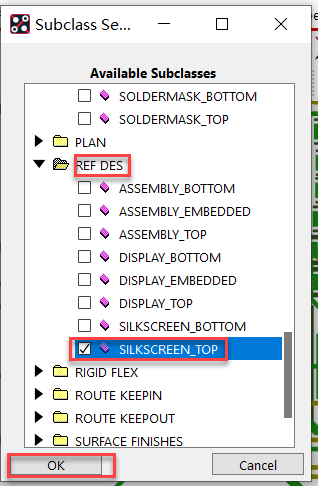

向下滚动，单击勾选元件顶层位号。

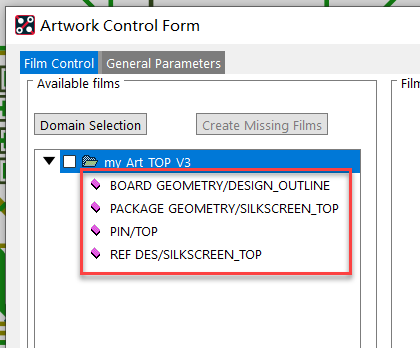

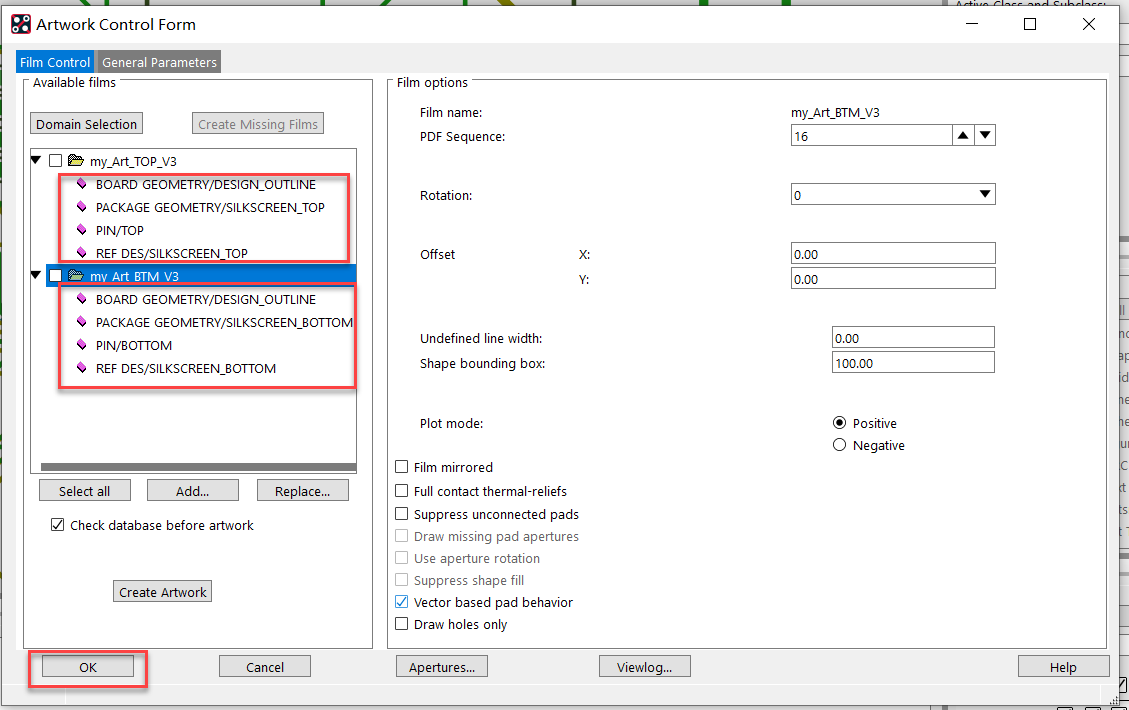

因为顶层装配图需要的元素(板框, 顶层元件丝印，顶层元件管脚，顶层元件位号)都勾选完了，现在点击OK键，结束选择光绘元素。这时，新建立的装配图顶层菲林就设置好了。

同理，建立底层装配图，选择好菲林元素(板框，底层元件丝印，底层元件管脚，底层元件位号)，点击OK.

点击光绘框的OK按钮，回主界面。

打印装配图

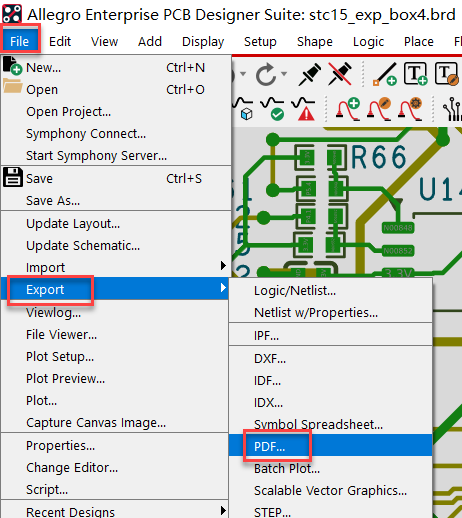

出装配图，是用导出PDF功能实现的。导出时，指定我们建立的顶层装配层和底层装配层。

设置打印页 信息

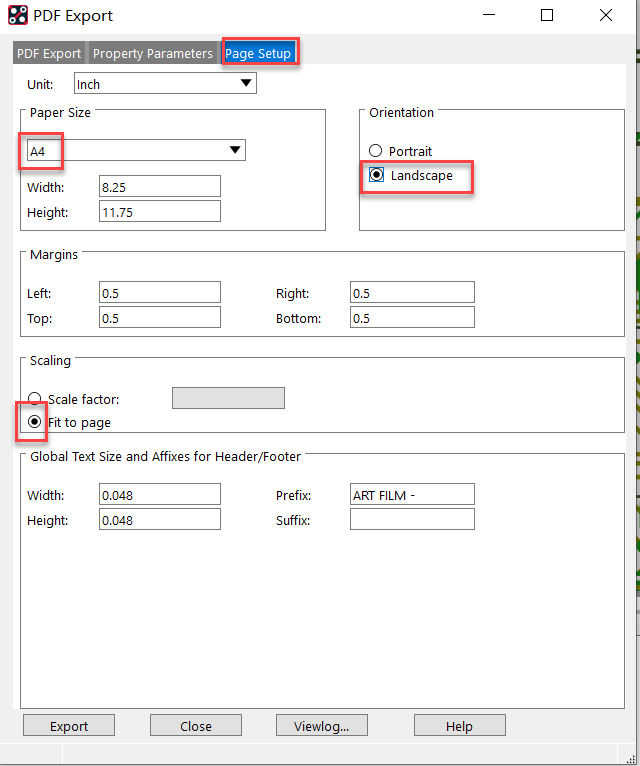

切到页设置页

选A4纸，横向，适应页面

其他参数用默认的。

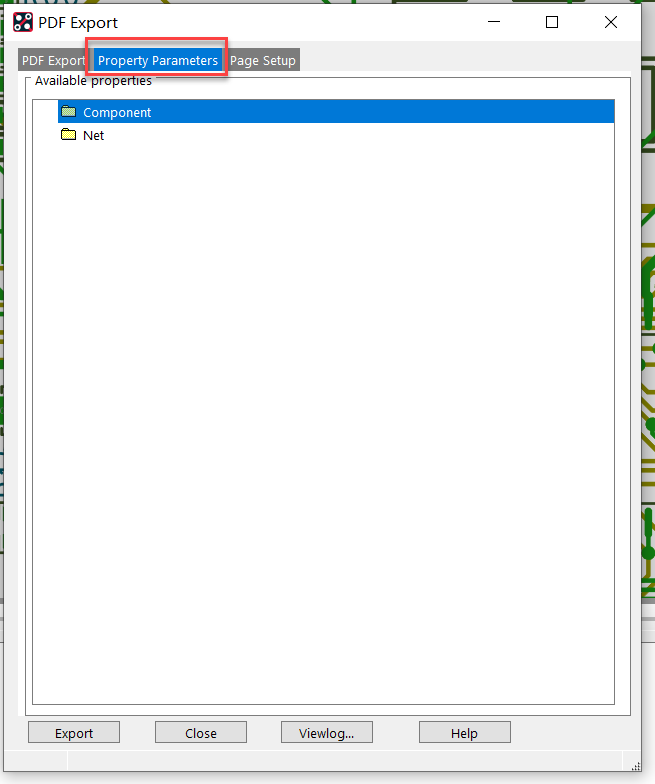

属性参数页不用设置

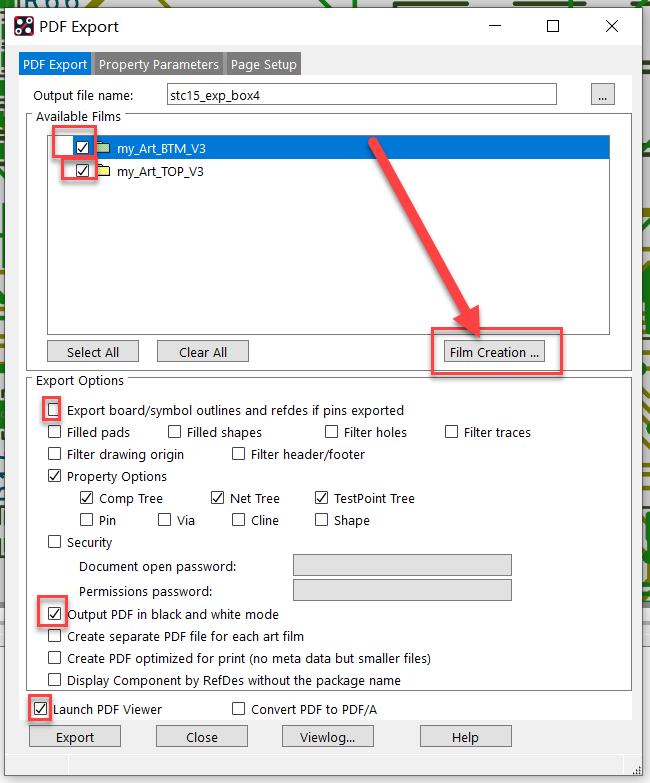

PDF导出页面的设置

勾选我们建立的顶层装配图和底层装配图。

不勾选导出选项的第一条

勾选黑白打印(如果彩色打印的话，根据配色的不同，有些元素看不清，e.g. 黄色)

因为顶层装配图是反的，所以要镜像一下，点击底层装配图，点击Film Creation

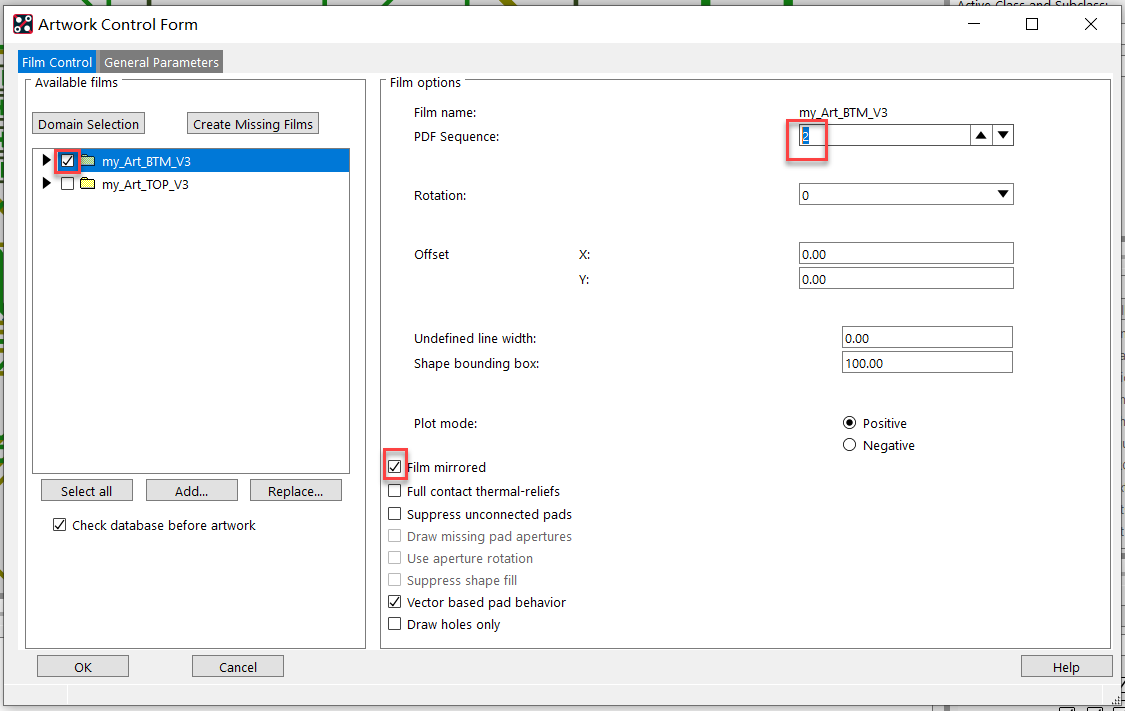

设置底层菲林的镜像显示

勾选底层装配图，分配图号为2， 勾选菲林镜像显示

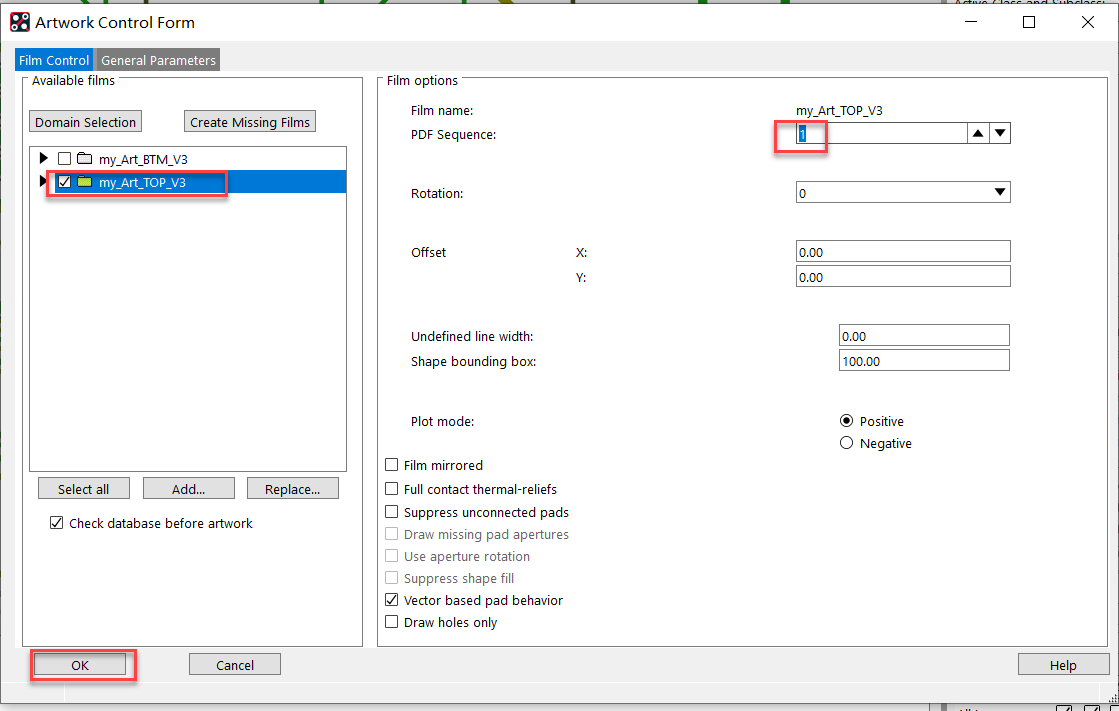

勾选顶层装配图，分配图号为1，点击确定，回上一页。

导出装配图

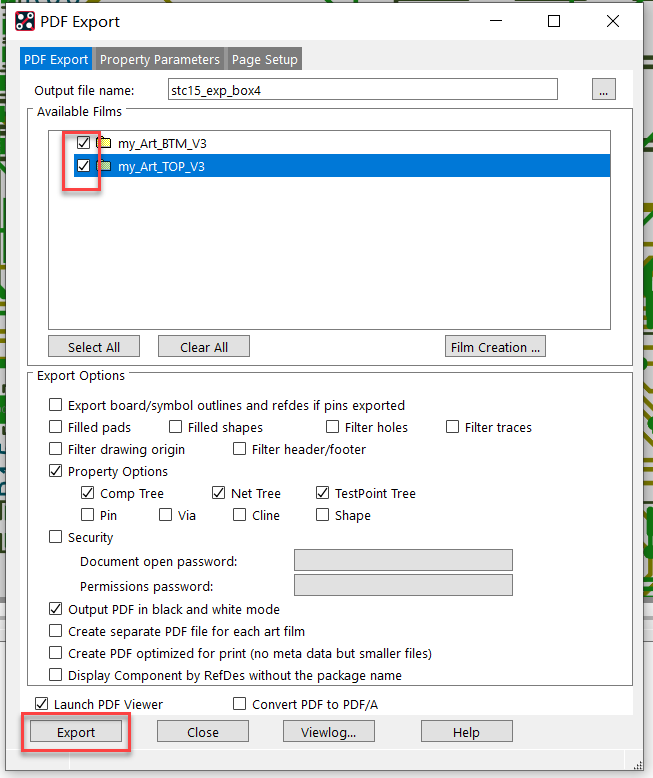

重新勾选顶层装配图和底层装配图，点击导出。

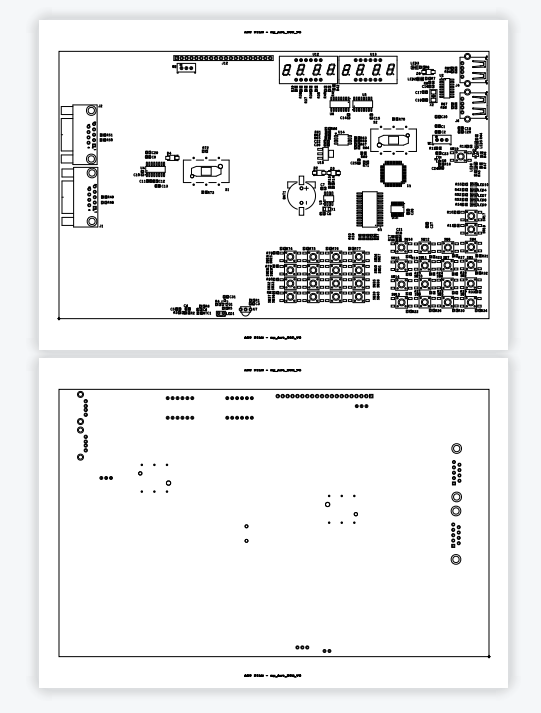

导出后的效果

缩略图

可以看出先打印的顶层(PDF图号为1)，后打印的底层(PDF图号为2)

且是黑白打印

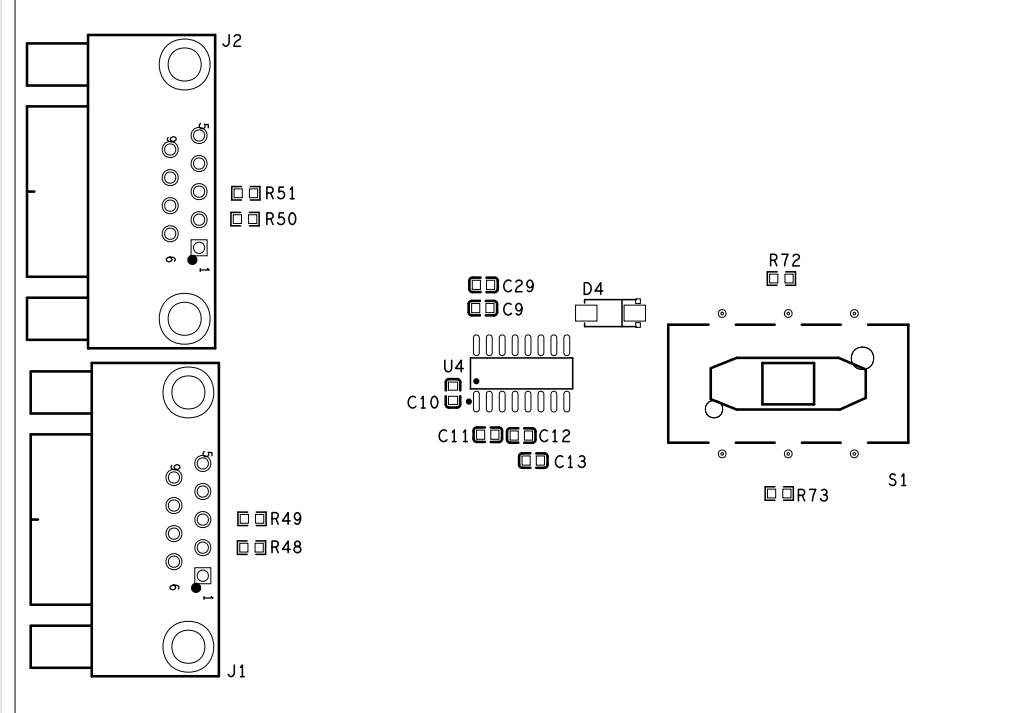

装配图局部放大效果

可以看到需要的元素(元件丝印，元件管脚，元件位号)都打印出来了
