概述

在做一个logo封装, 首先要确定logo在板子上的实际物理尺寸. 这时, 需要画一个shape, 然后上下左右的去量, 看位置是否合适.

这时, 刚开始画的shape一定是不合适的, 需要调整位置, 大小, 形状.

不可能不合适了, 就重新画一个shape. 而是在已有的shape上修改, 直到修改合适了.

实验

查看已有shape的层 信息

假设我已经画了一个shape, 现在想重新画shape. 需要先删除已有shape. 先看下shape的option层信息

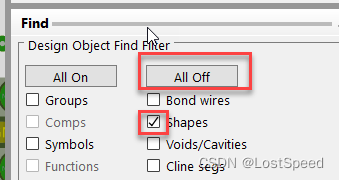

在Find页中只选中shape, option页中随便.

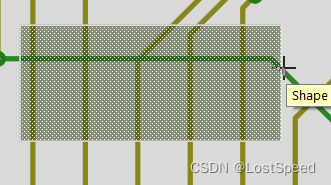

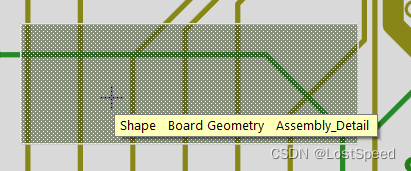

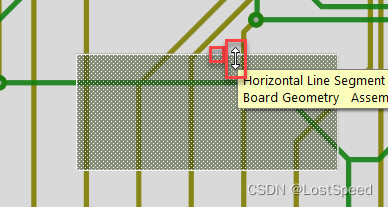

将鼠标移动到shape的边缘, 悬停后, 可以看到提示信息, 能看到shape所在的option的层信息.

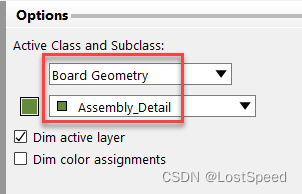

将option信息设置为查看到的shape层信息

删除已有的shape

在主菜单上选择删除

在option页中只选择shapes

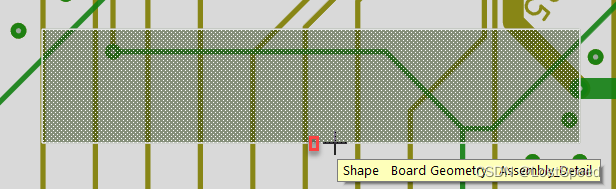

将鼠标移动到目标shape上, 悬停, 可以看到层信息, 确认是要操作的shape.

左击, 选中了shape, 右击选择完成, shape就删掉了.

先随便画一个shape

在非布线层, 非丝印层画一个shape, 等放logo封装时, 就有个放置的参考位置.

就在[板子层-装配细节]这层画吧.

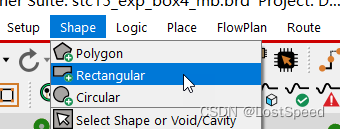

在主菜单上选择长方形.

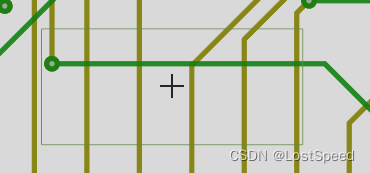

在板子上左击, 松开左键, 向右下方拉动, 再左击, shape就显示出来了. 右击完成.

调整位置

一般编辑模式.

option页选好层, find页选好shape

点击工具条[形状选择按钮]

鼠标移动到形状边缘, 左击, 就选中了shape.

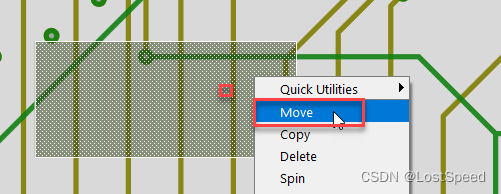

右击选择move, 松开鼠标后, 鼠标上就挂着形状, 鼠标移动时, 形状就跟着移动.

选中目标位置后, 左击, 放下形状, 右击完成.

调整形状大小

先选择shape[同上]

将鼠标移动到形状边缘时, 光标变为调整形状, 左击不放, 进行拖动, 形状大小就变了, 放开鼠标, 右击完成.

修改shape形状

如果位置和大小都合适, 只是shape外形不合适, 这时, 就用形状编辑的功能.

一般编辑模式.

option页选好层, find页选好shape

点击工具条[形状选择按钮]

鼠标移动到形状边缘, 左击, 就选中了shape.

   从主菜单上选择外形编辑.

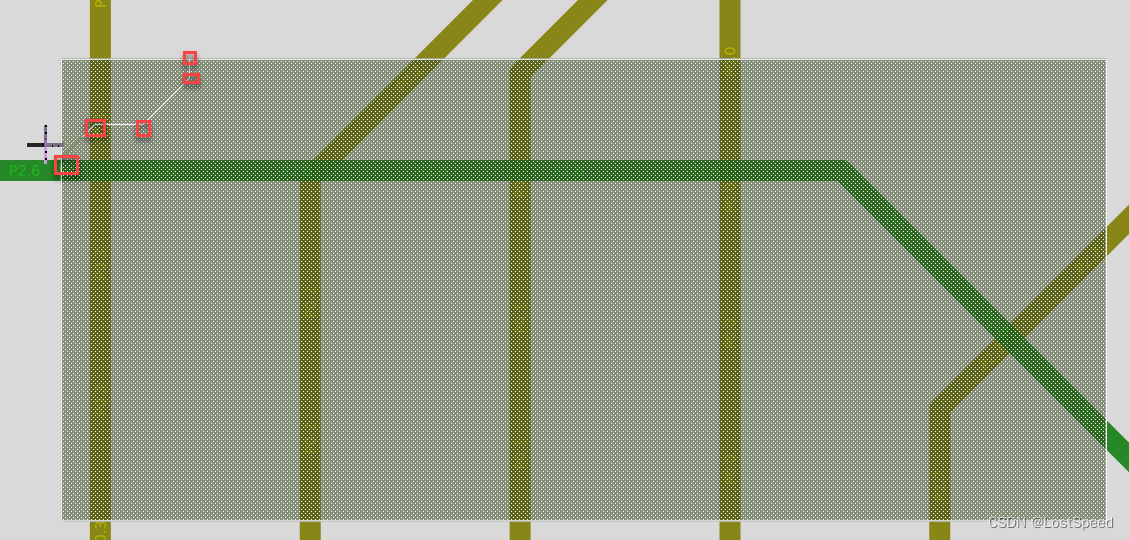

在形状的边上点击开始点, 然后修正图形, 直到回到边上来.

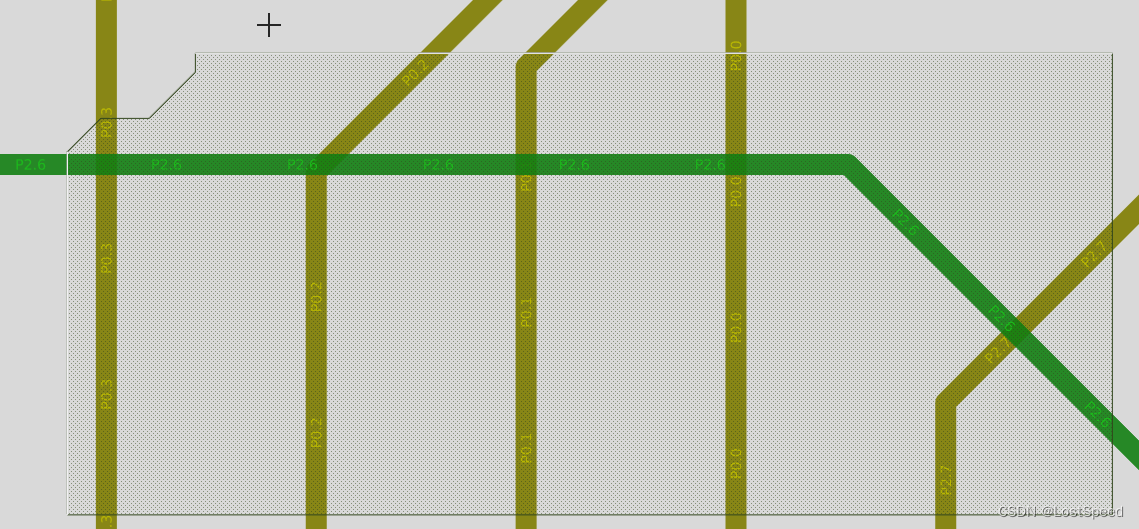

这时, 图形是闭合的, 形状多出的部分就被切掉了, 右击完成.

精细的修改shape

如果形状很复杂或者尺寸很精确, 用allegro的形状编辑功能做不到那么精确.

此时, 就需要在autocad或者solidworks中, 精确的画形状, 然后导出dxf.

用allegro导入dxf, 合并dxf的线段组合为封闭图形, change封闭图形到合适的层.
