Cadence SPB 17.4 - Allegro添加过孔

cadence SPB17.4 - allegro添加过孔

前言

尝试放过孔数组，居然将allegro(SPB17.4 S026)搞成无响应了(不知道是哪操作不对，等多久都没反应)，只能强行关闭allegro重新来。

查到在allegro中添加过孔的方法，花样还蛮多的。

笔记

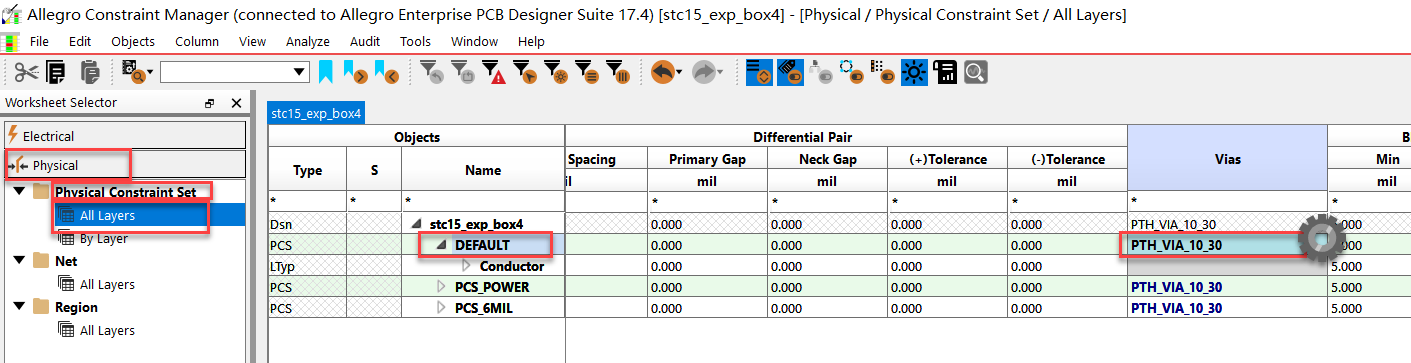

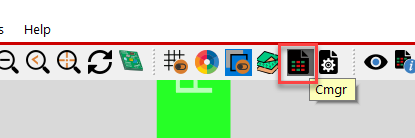

设置过孔样式

给已经存在的电气连线(ETCH/CLine)直接添加单个过孔

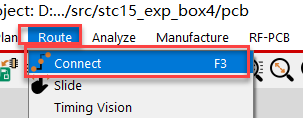

选中菜单项 Route/Connect

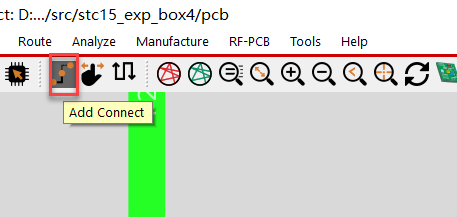

或者点击上部工具栏的布线按钮

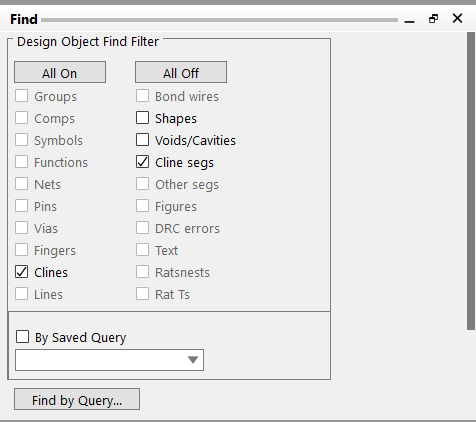

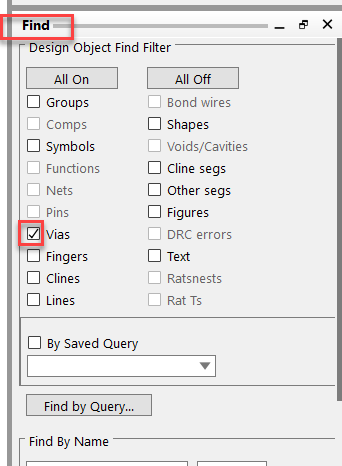

在Find选项页勾上电气连线的线段

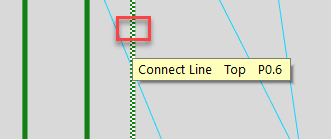

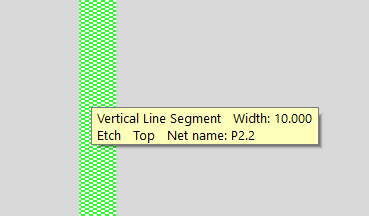

当鼠标挪动到想打过孔的电气线上时，看到线变为高亮可操作状态。

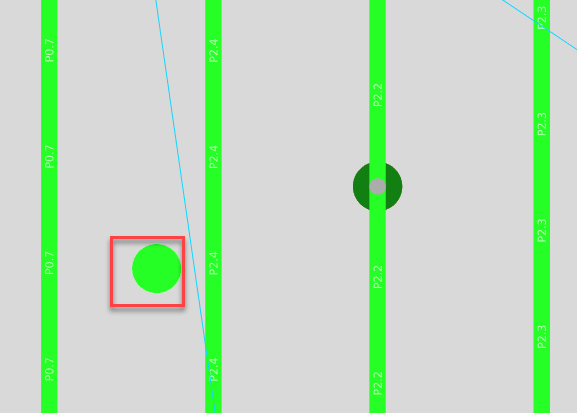

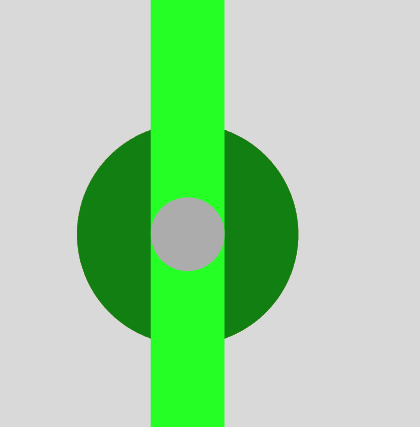

在电气连线上，双击鼠标左键，就可以放置一个单独的过孔。

通过拷贝一个现存的过孔来放置一批带有相同网络的过孔

回到未选择状态

选择一个现存过孔

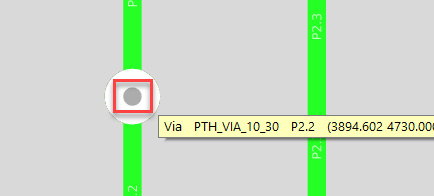

将鼠标移动到一个现存过孔上，可以看到高亮可操作，单击选择现存过孔。

这时，可以看到option选项页出现了复制后粘贴成对象数组的选项。

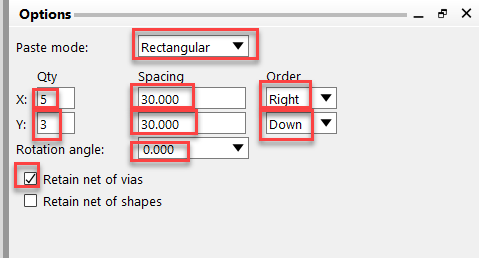

选择和填写粘贴后成对象数组的参数：

数组的形状

几行

几列

单个对象之间X方向间距

单个对象之间Y方向间距

粘贴时的方向

数组放置的整体方向（e.g. 向右，向下）

粘贴后的对象或形状是否保留网络标号

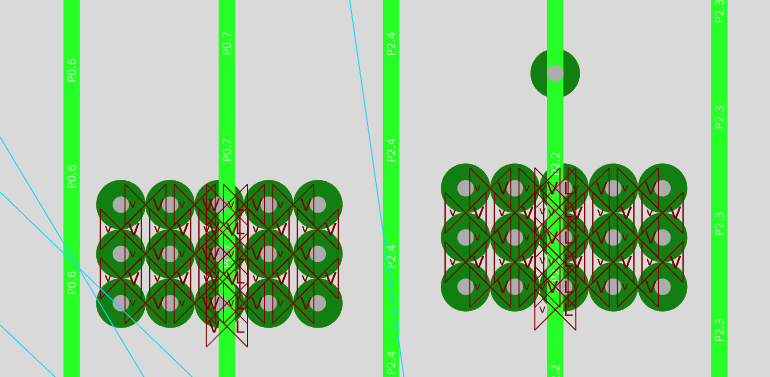

这时，移动鼠标，可以看到鼠标上挂了一个复制好的对象。

移动鼠标，在想要粘贴对象数组的具体位置左击一下。

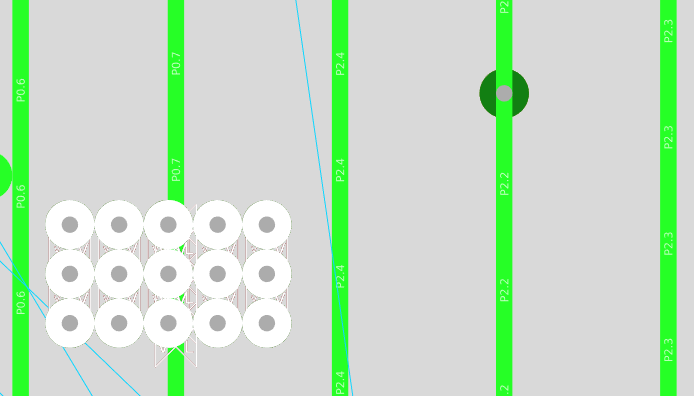

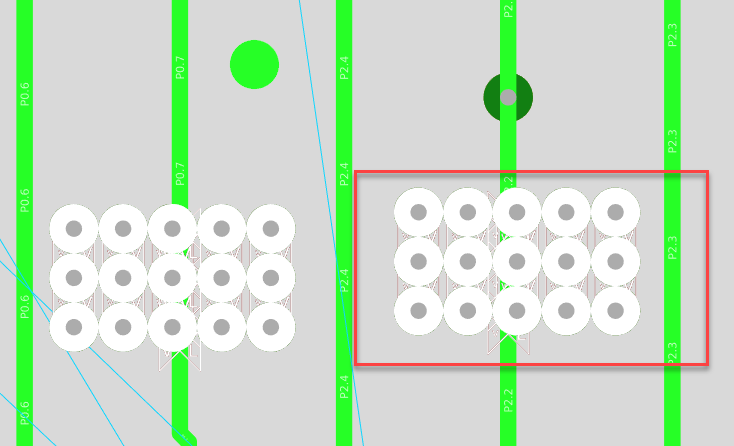

可以看到粘贴了一堆刚才设置好的过孔对象的数组。

此时，移动鼠标，鼠标上还是挂了一个复制好的过孔对象。

如果还要在另外一个地方放数组对象，再点击，又放一堆对象数组。

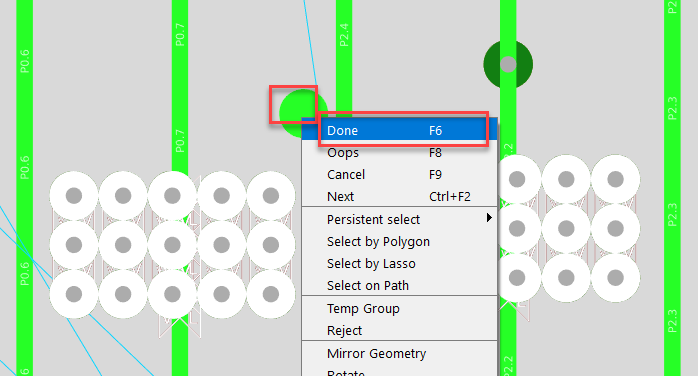

等不想粘贴对象数组了，右击选择Done, 结束当前操作。

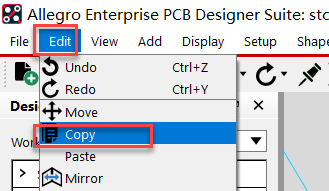

可以看出，用 Edit   => copy 的方法来复制后粘贴对象数组的方法比较灵活，适用范围广。

直接放置过孔数组

通过顶级菜单来放置过孔数组

这种放置过孔数组的方法，可以给一个图形打缝合孔（e.g. 重要信号线包地）。

还可以用于整板或指定区域的大片过孔。

官方过孔数组的资料位置 file  :///https://www.gofarlic.com/Cadence/SPB_17.4/doc/vcoms/vchap.html#via_array

假设给指定的信号线进行包地打孔

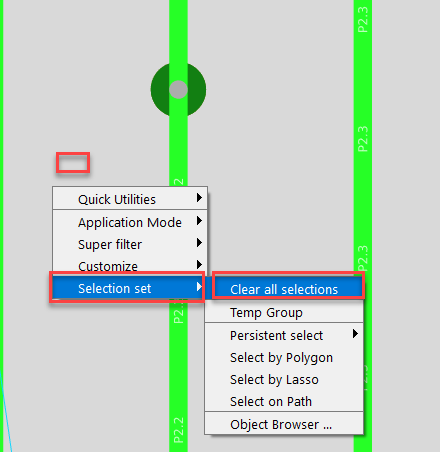

右键菜单，取消所有选择，回到未选择状态。

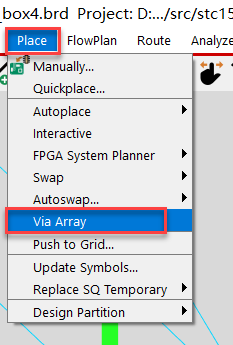

执行菜单任务 “Place” => “Via Array”

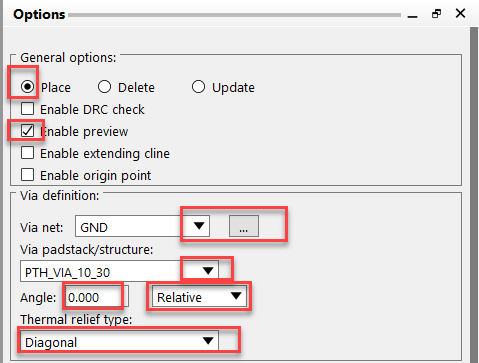

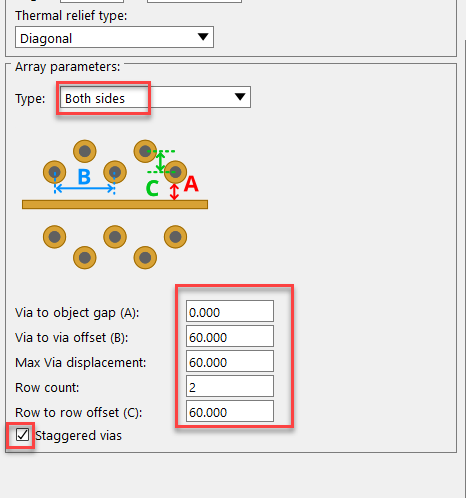

设置option选线如下：

要填写的参数在上面的官方文档中都有说明：

• 过孔操作的目的(放置过孔？删除过孔？ 更新过孔？)
• 放置过程中是否开启预览
• 选择过孔的网络名称
• 选择过孔样式。
• 过孔角度，过孔角度是绝对值，还是相对值。
• 过孔网络的连接样式(斜十字花? 8条线连接？)
• 过孔放置区域的选择方式(指定一个区域？指定一个元素？)
• 过孔的间距(x方向，y方向)
• 包括指定目标(网络)的过孔厚度是几排？(我这里填写的是2，那么放置完过孔数组后，在指定的网络电气线外边，1边就有2排过孔进行保护)
• 离指定元素多远之内不放过孔(包地，包裹时的间距)
• 过孔群放置时，是整齐的矩阵放置？还是交错放置？

根据不同的选择，要输入的参数不同。Find处可以选择的元素也不同。

像我种选择(双面)过孔数组，Find选项卡可以选的元素有4，5种，我只勾选电气线。

这样放置过孔数组，就等于指定一条信号线(网络)，用另外一条网络的过孔数组进行包裹(如果过孔的网络是GND, 就相当于对一条信号线进行包地)

移动鼠标到一条信号线，可以看到是高亮可操作状态。

在电气线上左击，放置我们设置好的过孔数组。

这时，我们看到被点击的目标线周围出现了过孔数组的预览.

这时，不能右击菜单选择完成，会无效的。因为这时，仅仅是预览。

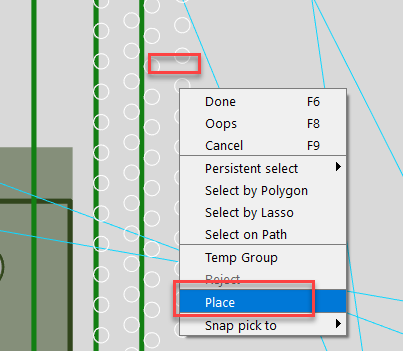

我们要右击菜单，选择放置，才行。

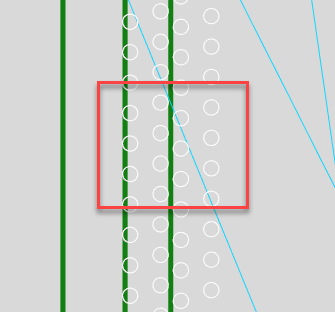

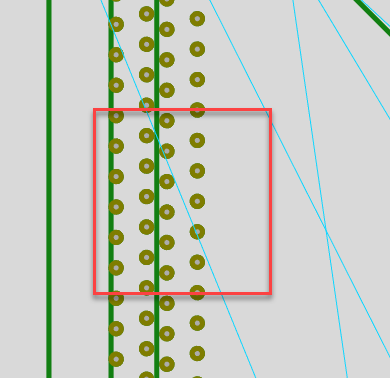

点击放置后，可以看到过孔数组放好了。

此时，如果不需要对其他线进行过孔包裹，就右击菜单，选择Done结束。

过孔数组的删除

这个没有具体 实验 了，官方文档上说，可以用放过孔数组的同样方式，只是option选项页上选删除，而不是放置就行，然后点击具体的带网络包裹的线，就删除了。

最简单的删除方法(只要Find选项页选过孔)，将要删除的过孔全部选中，右击选删除就行。

END

• 用copy的方法放过孔数组，适合指定一片区域放大片过孔
• 如果要对电气连线进行网络过孔包裹，用顶级菜单上的 Place => Via Array 比较合适。 留言整理 本来不想回答的，这种细节问题，如果是我，试试几分钟就知道了。 我也知道自己挺绞心（jiǎo xīn）的。
