Cadence SPB 17.4 OrCAD导出原理图PDF的方法

文章目录

• cadence SPB17.4 - orcad - exprot sch PDF 概述 笔记 Ghostscript的官方下载点 导出sch的PDF PDF的效果 补充 - 2023_0128_2241 END

cadence SPB17.4 - orcad - exprot sch PDF

概述

如果只是想看原理图(写程序时参考电路的管脚连接, 或者给第三方用户看), 而不是修改原理图, 导出PDF是一个不错的选择.

笔记

cadence默认使用第三方的pdf转换器Ghostscript, 来完成原理图到pdf的转换.

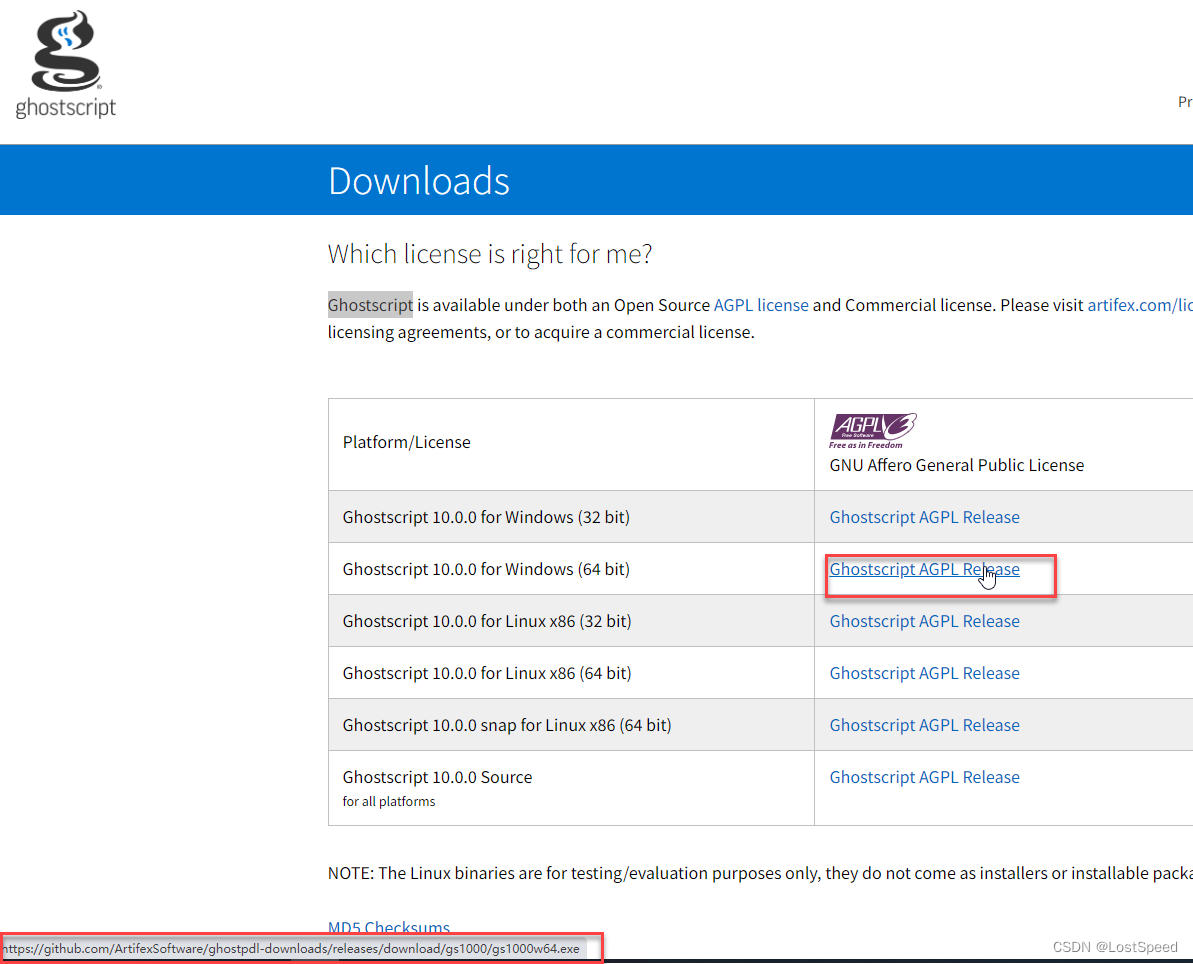

Ghostscript的官方下载点

https://ghostscript.com/releases/gsdnld.html


   当前版本是10.0, 用这个下载页面, 以后可以用新版本.

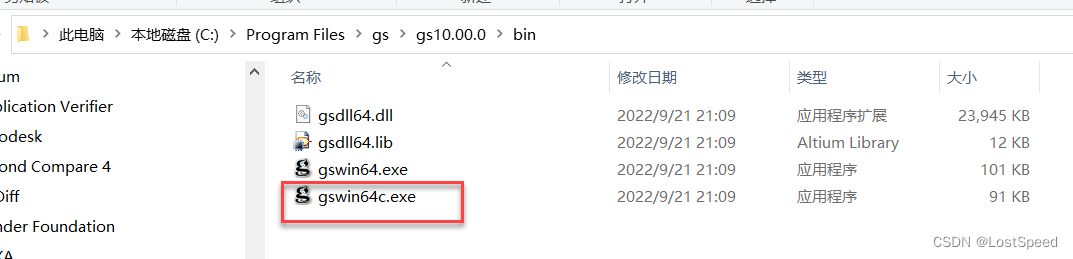

   安装完后, 路径如下:


   gswin64c.exe 是 命令行  版本.

导出sch的PDF

orcad导出原理图的pdf, 只针对当前打开的这张原理图. 所以要先打开一张需要导出的原理图.

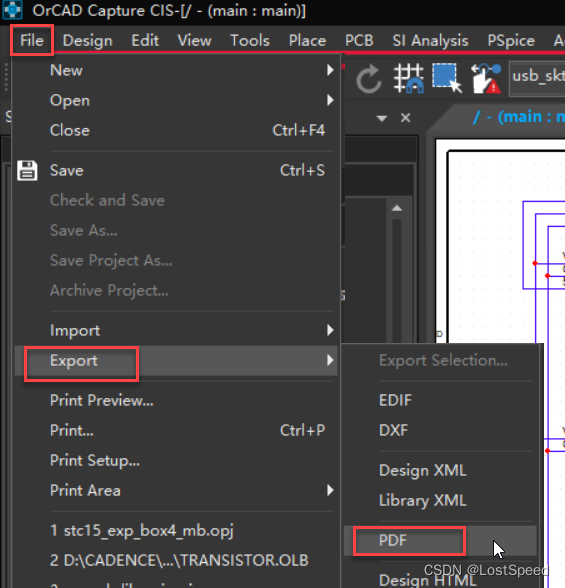

然后, 从主菜单上选择导出PDF的菜单项.

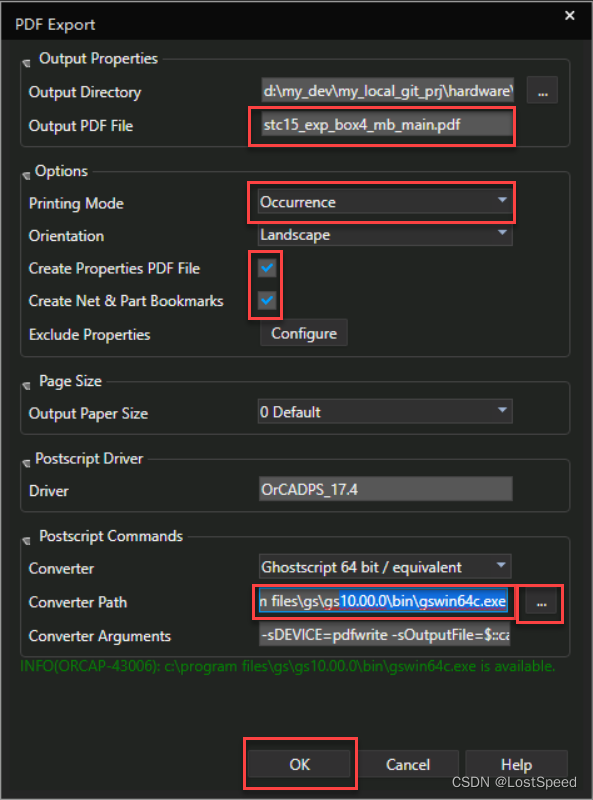

   导出的pdf名称, 是工程的名称(e.g. stc15_exp_box4_mb.pdf), 自己需要加个后缀来区分工程下的不同图纸(e.g. stc15_exp_box4_mb_main.pdf).

打印模式选 Occurrence, 这是详细模式, 导出的PDF有比较多的查看选项.

   勾选上建立PDF属性和建立网络和部件书签的选项.

在pdf转换器的路径上, 选上我们刚安装的ghostscript的exe全路径.

   点击OK, 就很快转换完了.

PDF的效果

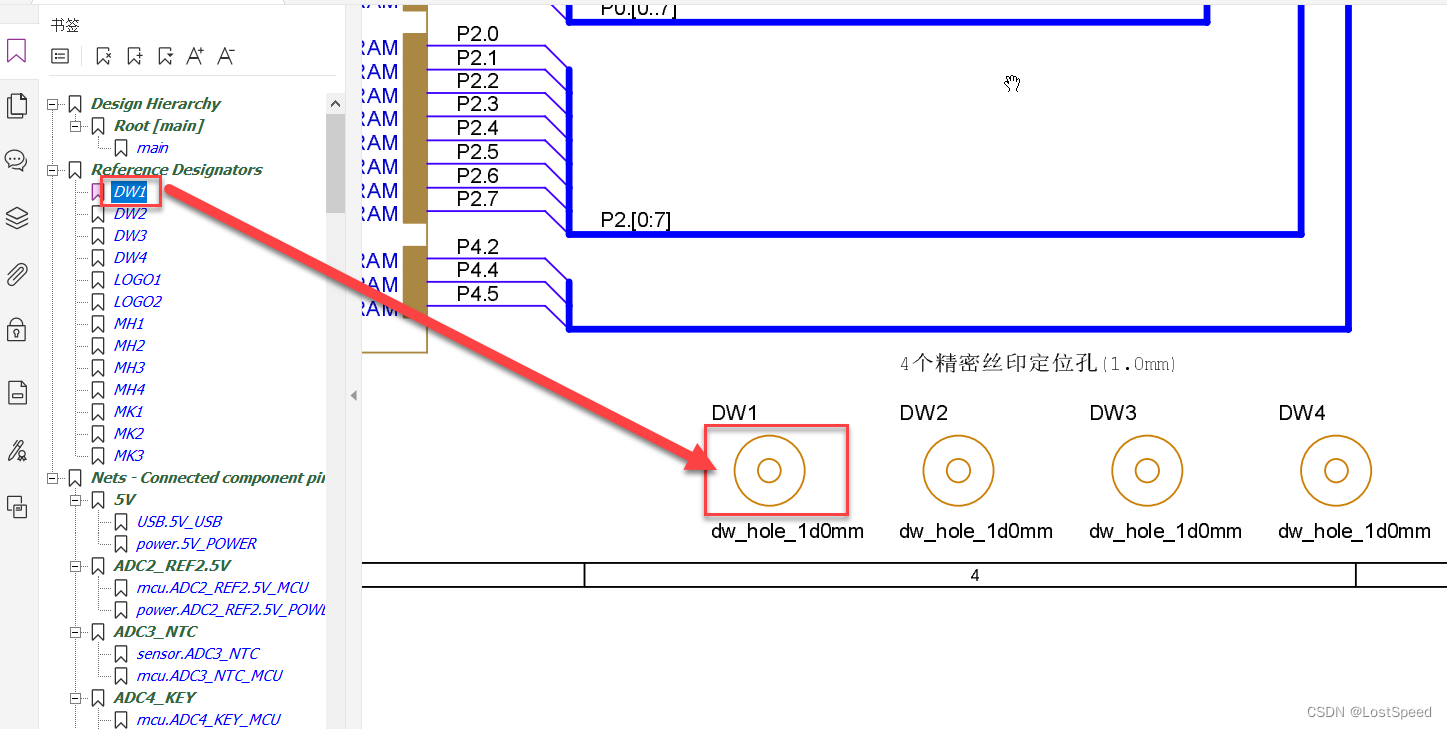

   生成的原理图pdf上有书签, 可以方便的跳转到对应的元件和网络, 查看起来很方便.

补充 - 2023_0128_2241

今天有个工程, 目录埋的很深, 导出PDF时, 无反应.

   尝试用subst将工程目录模拟成Z盘, 关闭工程后, 重新从Z盘打开工程, 再导出PDF好使.

   这个bug是因为orcad调用了gswin64c.exe, 而gswin64c.exe是不支持长路径的.

END
