cadence SPB17.4 - allegro - align component by pin

概述

allegro自带的元件对齐, 默认是对齐元件中心的, 对齐后的效果是中心对齐.

   但是为了走线能走的最短, 拉线方便. 想对齐元件时, 按照引脚对齐.

   今天在cadence官网论坛上看到一个方法, 试了好使!

笔记

重点 : 选择元件, 右击选择Move后, 要在option中选择对齐的参数才能实现按照管脚对齐. 如果刚安装好cadence SPB17.4, 选择元件后, 执行move时, 默认是元件中心对齐.

实验

操作模式为一般编辑模式.


   Find选项中, 只选元件.

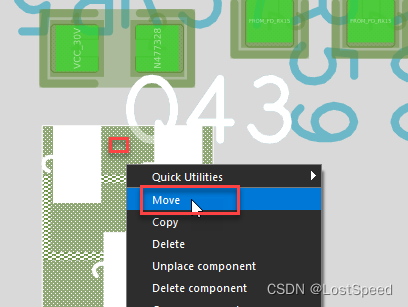

   左击选中要对齐的元件, 右击选择Move

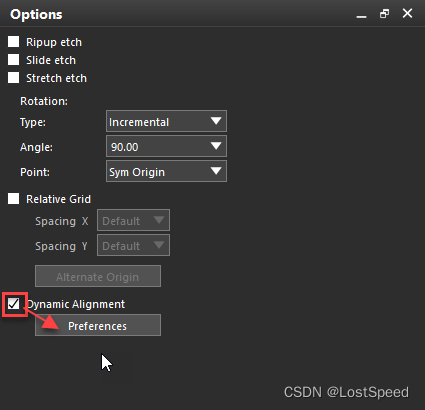

   在Options页面, 勾选’Dynamic Alignment’, 然后点击’Preferences’

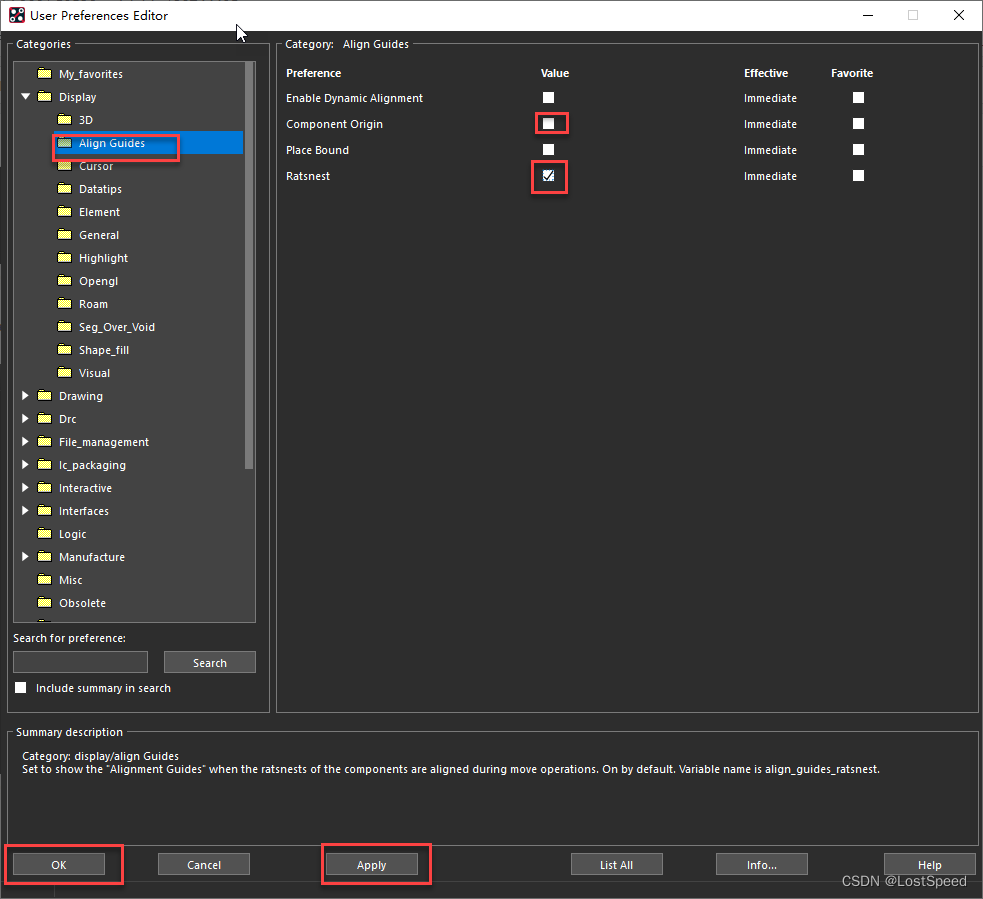

   allegro会自动打开’User Preferences Editor’, 并将焦点落在’Display’ => ‘Align Guides’页面中

   这时, 要不勾选’Component Origin ’, 这项是元件中心, allegro默认是勾选的, 所以对齐时为元件中心对齐.

   要保持勾选’Ratsnest’, 默认这项就是打勾的. 点击’Apply’, 点击’Ok’, 回到Allegro

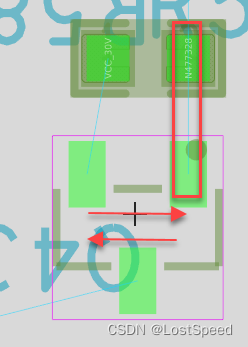

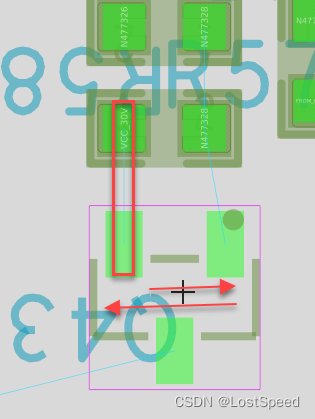

   轻轻移动鼠标, 可以看到, 当元件管脚在X或Y方向重合时, 会出现一条对齐后的飞线.

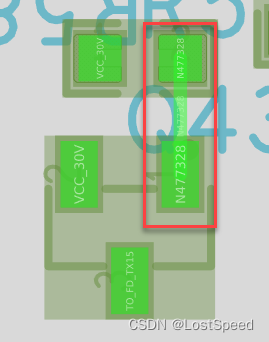

此时, 在看到了管脚对齐飞线的情况下, 左击, 将元件放下. 就完成了元件按照管脚对齐.

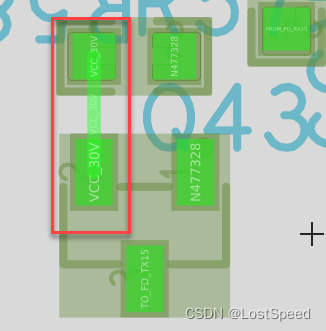

   元件按照管脚对齐后, 布线时的效果如下, 可以看到, 因为元件是按照管脚对齐的, 电气连接线的距离是最短的.

备注

以前就好想2个元件能按照管脚对齐, 今天终于找到资料了, 运气不错:)

如果没有这个资料, 那就只能用move + ix/iy offset 来 微调  元件位置, 那就麻烦很多, 效率低好多(因为人眼看的不是很准, 可能要实验很多次才能将2个元件按照管脚对齐, 如果要对齐的元件数量多了, 不耐其烦).

补充 - 2023_0120_2337

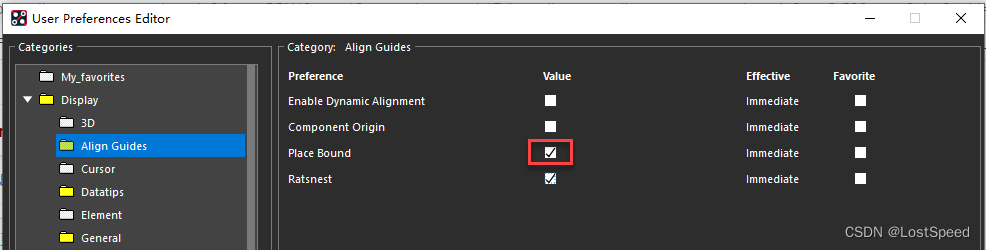

动态对齐时, 还可以勾上’Place Bound’, 元件对齐时, 还可以按照元件的Place_Bound_Area的外形进行对齐, 元件可以摆放的更整齐.

   而且并不影响按照管脚对齐.

   鼠标移动时, 要动的慢一点, 在想要的对齐飞线出现时, 就按下鼠标左键放下元件.
