Allegro改变线宽操作，布线功能演示

在进行高速PCB设计的过程中，我们经常会遇到一个问题，那就是当PCB板的叠层结构发生变化时，为了保持信号的完整性，我们不得不对高速信号线的线宽进行相应的调整。那么这种调整是必要的，因为不同的叠层结构会对信号的阻抗产生影响。手动去逐一更改这些高速信号线的线宽是一项非常繁琐且耗时的工作，它不仅不能提高我们的设计效率，反而会因为工作量巨大而降低整体的设计效率。

FanySkill脚本推出了一项非常实用的功能——改变线宽，这项功能允许设计者通过一键操作，轻松地更改指定层中所有具有相同线宽的信号线的宽度。这样一来设计者可以节省大量的时间，专注于更加重要的设计环节，从而显著提升设计效率。

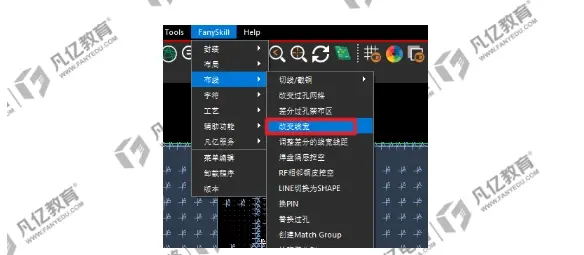

1、执行菜单命令“FanySkill-布线-改变线宽”选项如下图1所示，或者在command对话框内输入“Change_WIDTH”快捷命令如下图2所示，都可激活改变线宽的功能命令。

图1“改变线宽”菜单命令

图2 “改变线宽”快捷命令

2、命令激活之后会弹出“Change Width”对话框，“Source Layer”选项是选择对应需要更改线宽的层，下图3所示选择第三层为例。

图3 需要更改线宽的信号层选择

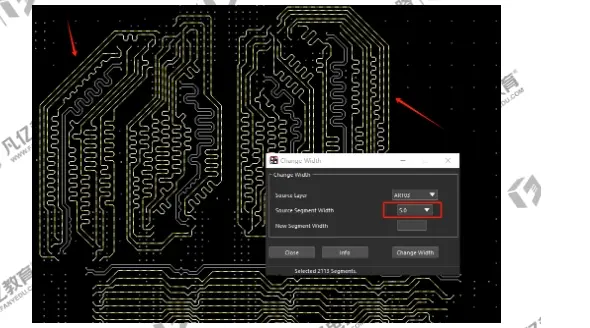

3、“Source Segment Width”选项是输入需要更改线宽的信号线的原始线宽，下图4所示以5MIL为例，具体需按照自己的设计将线宽数值进行输入。当输入原始线宽数值之后可以在第三层看到线宽为5MIL的信号线都被高亮显示，如下图4所示。

图4 输入信号线的原始线宽值

4、“New Segment Width”选项是信号线需要更改到的最终数值，下图5所示以4.8mil为例，具体按照自己设计而定，设置完成之后点击“Change Width”选项即可，如下图5所示。

图5 输入信号线的最终线宽值

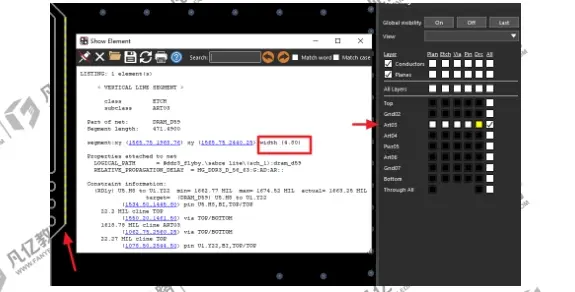

5、对应线宽更改完成之后，可以回到第三层查询下信号线线宽是否更改完成，如下图6所示可以看出对应线宽已经更改成功。

图6  信号线的最终线宽值查询

凡亿Allegro Skil视频教程观看：https://www.fanyedu.com/course/21863.html
