Allegro换PIN操作演示，布线功能实操

在高速PCB设计的过程中，针对FPGA设计而言，由于其具有大量的IO管脚，这通常会导致飞线交叉的情况变得相当普遍和复杂。为了简化布线过程并提高设计效率，一个常见的做法是将FPGA的IO管脚进行适当的调换。

  利用FanySkill中的“布线功能-换PIN”选项，可以快速将FPGA管脚交换以及更新。换pin之前需要注意的是，在PCB内换pin的走线一定需要拉线对齐如下图1所示

图1 换pin信号拉线对齐

1、执行菜单命令“FanySkill-布线-换PIN”选项如下图2所示激活换pin功能命令，继而弹出其功能设置对话框如下图3所示。

图2 “换pin”菜单命令                     图3 “换pin”设置对话框

2、“换pin”对话框中在其左下角“ALL”、“Singel”选项可以来回点击切换下避免出现不必要的问题，注意最后需要选择“ALL”选项如下图4所示；在“U”设置框内输入需要换PIN的器件位号如下图4所示，此实例中为U1器件即输入U1即可。

图4 “换PIN”对话框设置

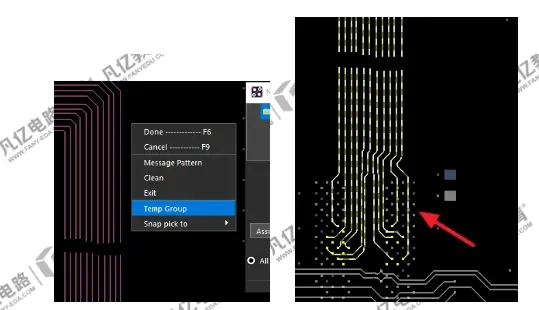

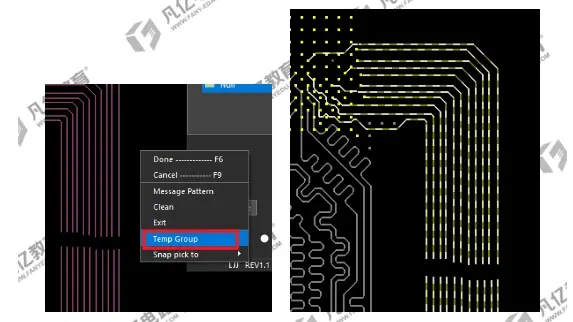

3、设置完成之后回到PCB界面光标右击选择“Temp Group”选项如下图5，然后光标点击需要换PIN的走线如下图6所示，可以看到被选中的换pin走线则被高亮显示。

图5 “Temp Group”选项           图6 换PIN走线高亮显示

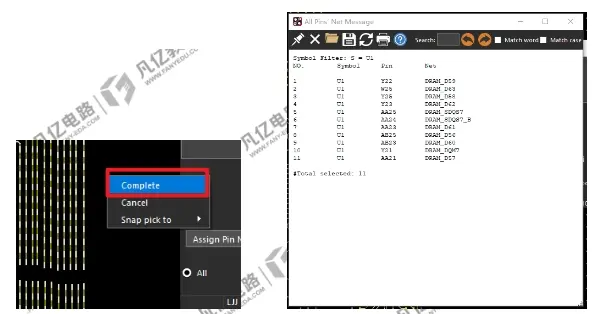

4、换PIN走线选中完成之后鼠标右击选择“ Complete”选项如下图7所示，继而会弹出被选择走线的PIN以及NET网络表格显示如下图8所示。

图7 “complete”选项               图8 被选中走线的PIN以及NET显示

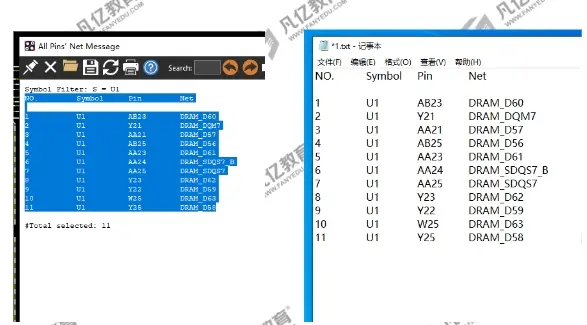

5、新建一个文本文档，将表格内symbol、pin、net等信息选中复制过去如下图9所示。

图 9 表格中选中内容复制                图10  文本文档中将内容粘贴

6、新建一个excel文档将文本文档中的内容复制过去如下图11所示。

图11 复制到excel表格内

7、此内容复制到excel表格之后，在excel中调整下表格大小宽度以及更改下标题栏内容如下图12所示。

图 12 excel表格调整

8、excel表格调整完成之后，回到Allegro软件内继续执行菜单命令“FanySkill-布线-换PIN”选项激活换pin功能命令。在弹出换PIN对话框之后，鼠标在PCB界面右击选择“Temp Group”选项如下图13所示。然后鼠标左键将另一侧需要换PIN器件上的走线选中，继而被选中的走线高亮显示如下图14所示。

图13 “Temp Group”选项      图14 另一侧换pin器件上选中换PIN走线

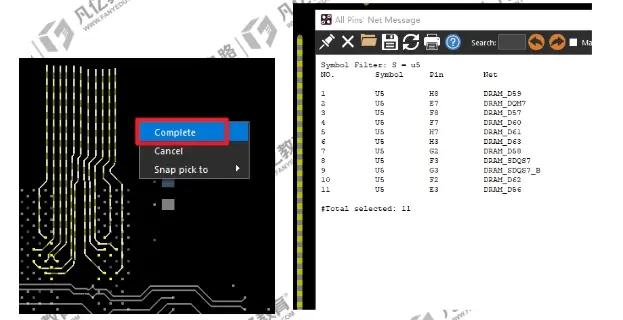

9、走线选中完成之后光标右击选择“ Complete”选项如下图15所示，继而会弹出被选择走线的PIN以及NET网络表格显示如下图16所示。

图 15 “ Complete”选项     图 16 被选中走线的PIN以及NET显示

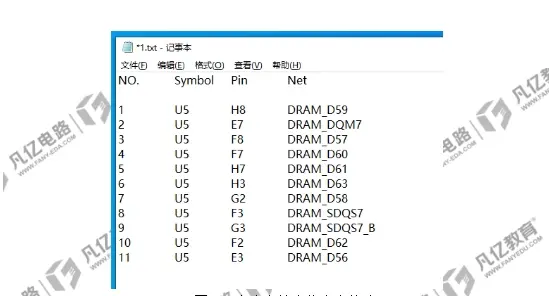

10、新建一个文本文档，将表格内symbol、pin、net等信息选中复制过去如下图17所示。

图 17 文本文档中将内容粘贴

11、需要注意此时将文本文档内容复制到EXCEL表格中，只需要复制“NET”栏下的网络选中复制即可，然后粘贴到EXCEL表格中的“新网络”即可如下图19所示。

图 19 将新网络复制粘贴

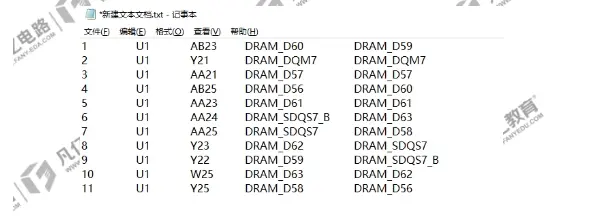

12、在EXCEL文档内选中需要复制的内容如下图20所示，不需要将中文栏选中。再新建一个文本文档，把EXCEL内选中的内容粘贴上去，如下图21所示。文本文档内容粘贴完成之后，将文本文档另保存为文件后缀为“.lst”的文件如下图22所示。

图 20 excel文档选中需要复制的内容

图21 文本文档内容粘贴

图 22 文档另存为“.lst”文件格式

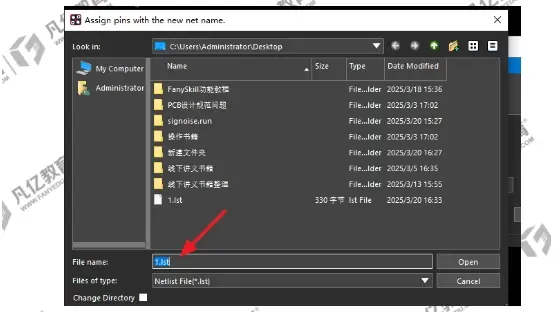

13.再次回到Allegro软件内执行菜单命令“FanySkill-布线-换PIN”选项激活换pin功能命令。在弹出换PIN对话框内选中“Assign Pin Net”选项如下图23所示，继而会弹出选择“.lst”文件的对话框，选择新保存的.lst文件即可如下图24所示。

图 23 “Assign Pin Net”选项

图 24 添加“.lst”文件

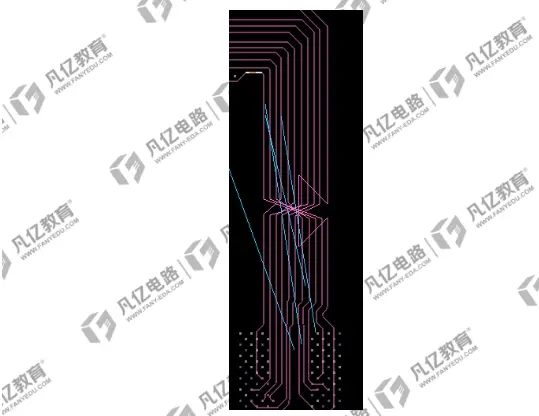

14.“.lst”文件加载进来之后，打开飞线可以看到对应需要换PIN网络飞线已经没有交叉如下图25所示；对比于换PIN之前的飞线打开情况如下图26所示。

图 25 换PIN完成之后的飞线

图 26换PIN之前的飞线打开情况
