Cadence 17.4 Allegro拼版操作

阅读数 5
点赞 0
article_banner

cadence17.4 allegro拼版操作

1.外形拼版

外形拼版就是你要把拼版的几何关系图示清楚，制版厂按照你的布局去拼版加工。

   针对allegro17.4，板框层是在design_line，我们可以把拼版后的外框放在outline层，这样互不影响。

   我们还要增加板边，放置定位孔和mark标志点。

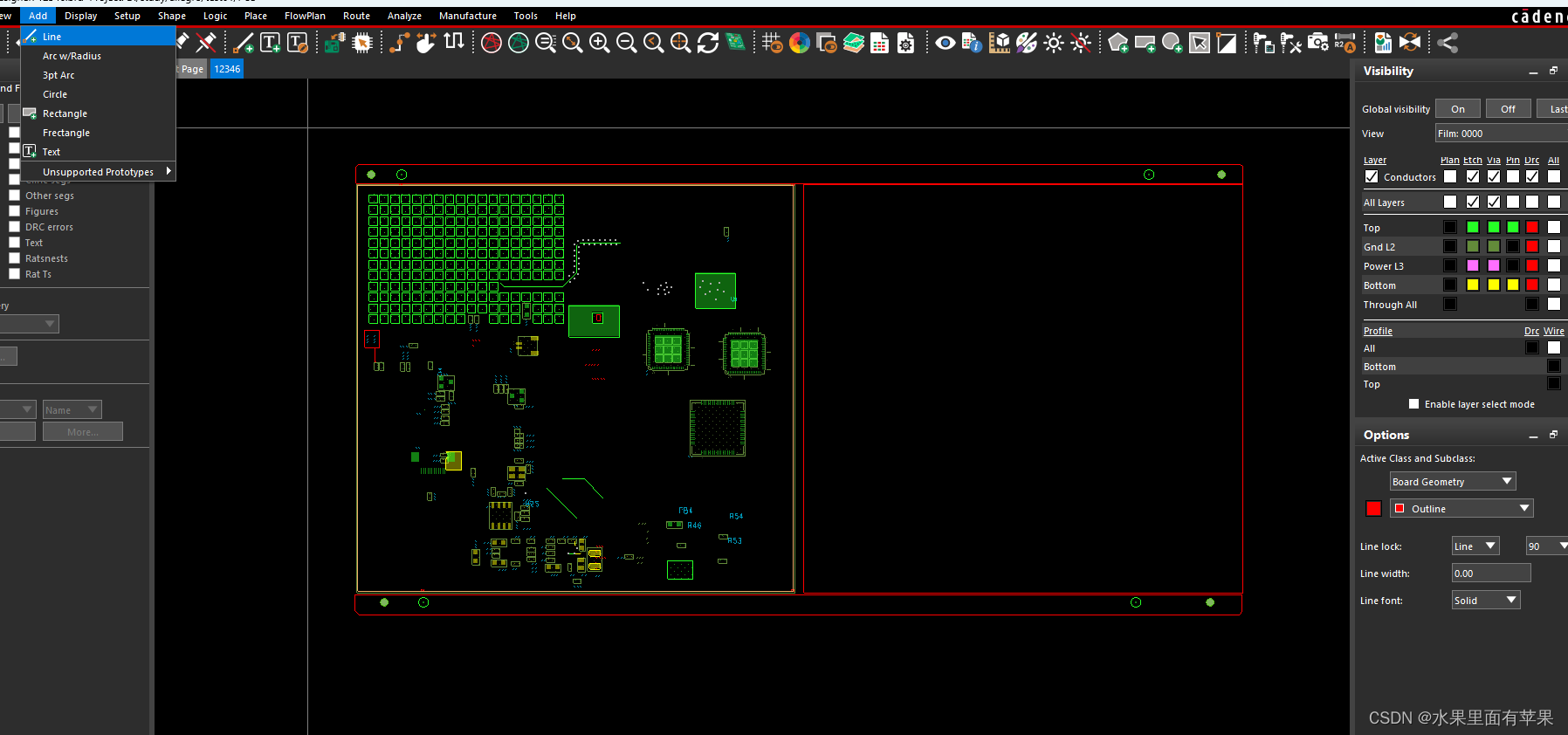

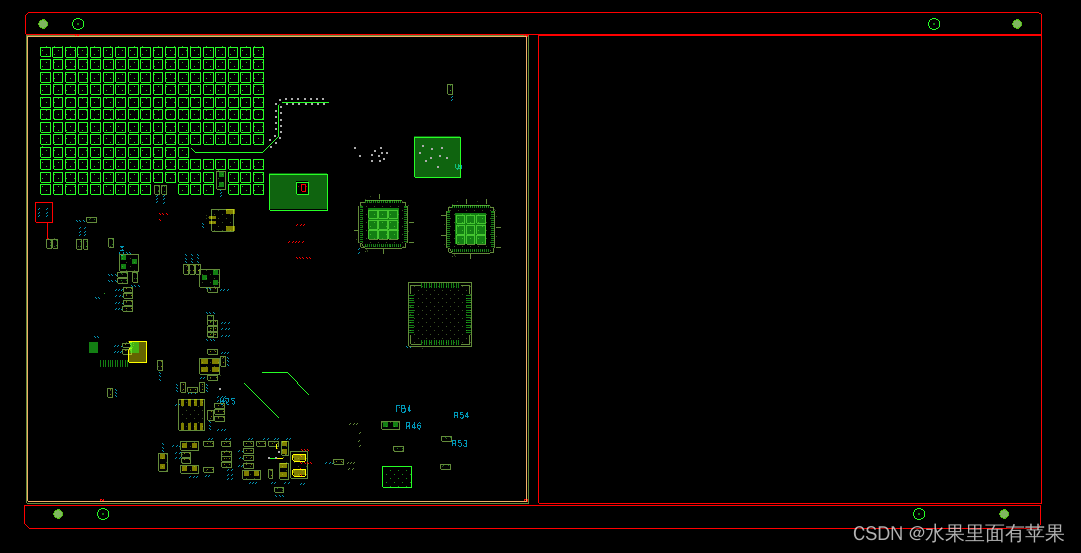

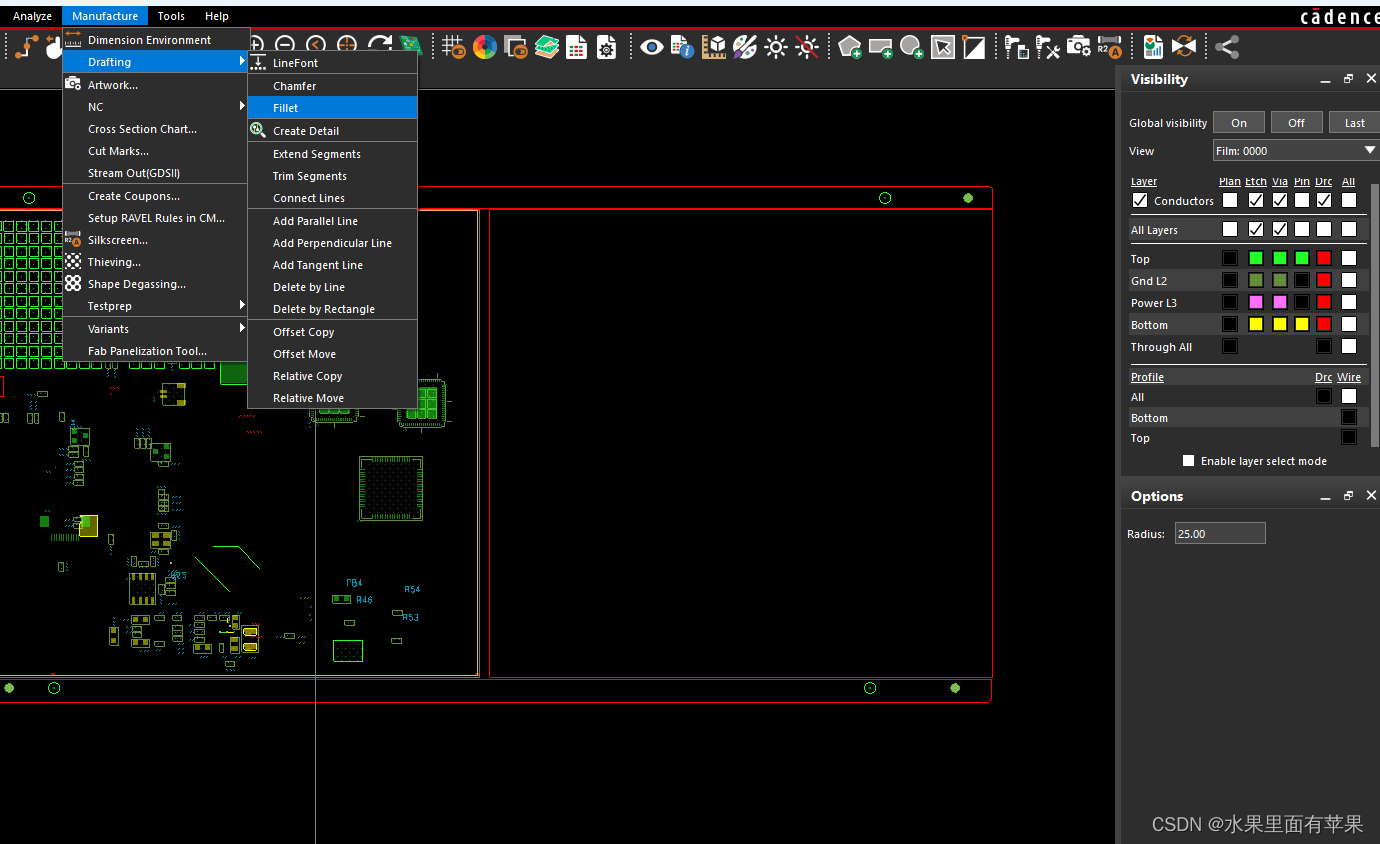

   如下图
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

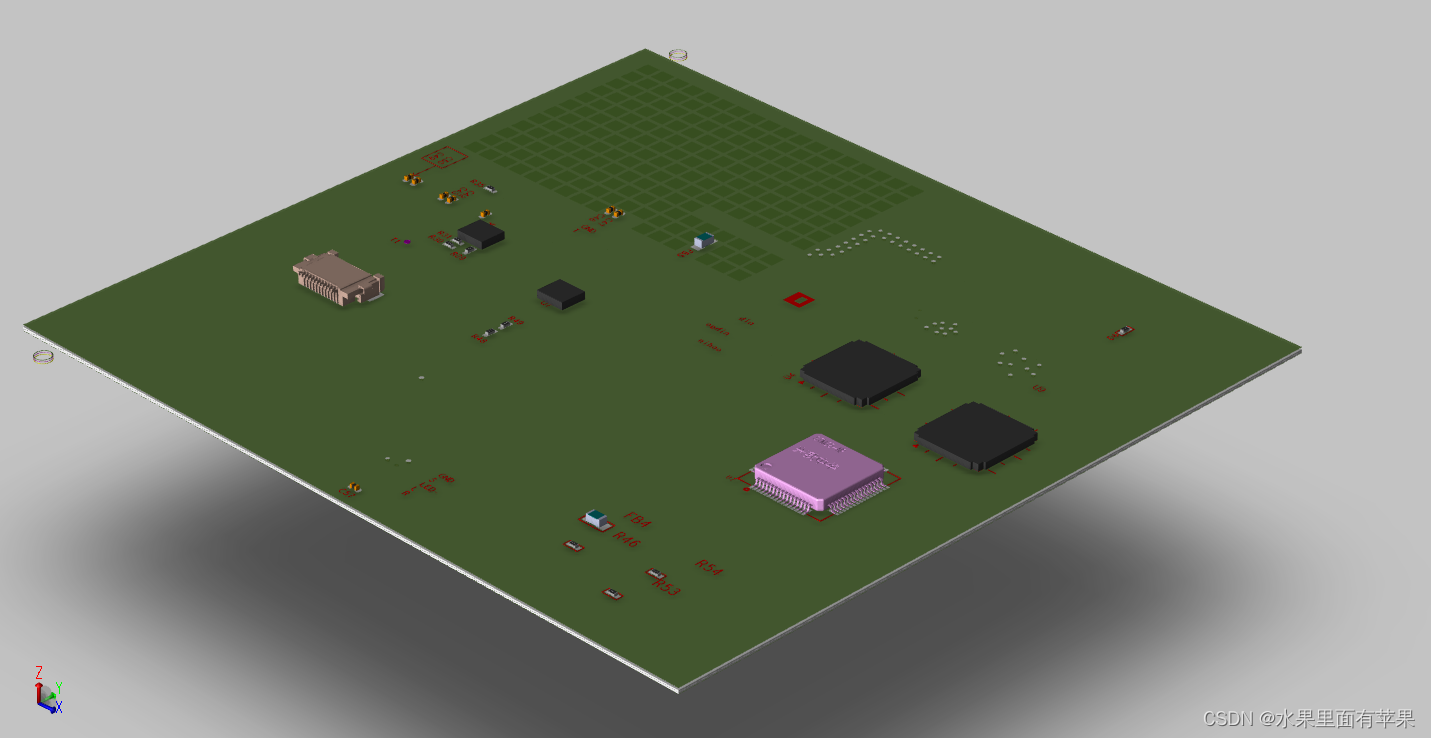

   并不影响3D显示
在这里插入图片描述

2.PCB拼版

之前试过创建module进行拼版，感觉很麻烦，大多数制版都是有制版厂根据 gerber文件 进行拼版，在会给工程师看是否合理能否接收，所以就不演示创建module进行拼版
