1.泪滴操作

1.整版添加泪滴

在PCB设计完成后，往往需要增加泪滴来增加线与过孔或焊盘的强度，同时还可以放置线路的线宽突变造成阻抗的不连续。

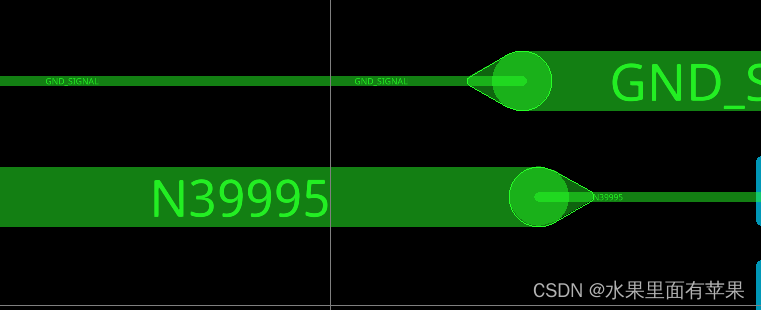

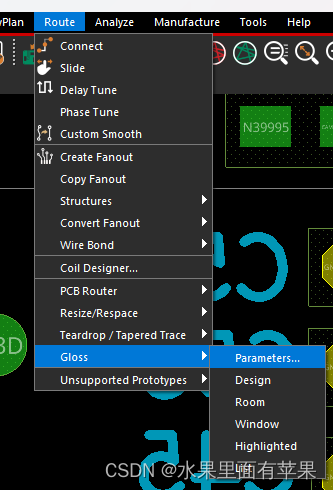

   执行菜单Route->Gloss->Parameters 命令

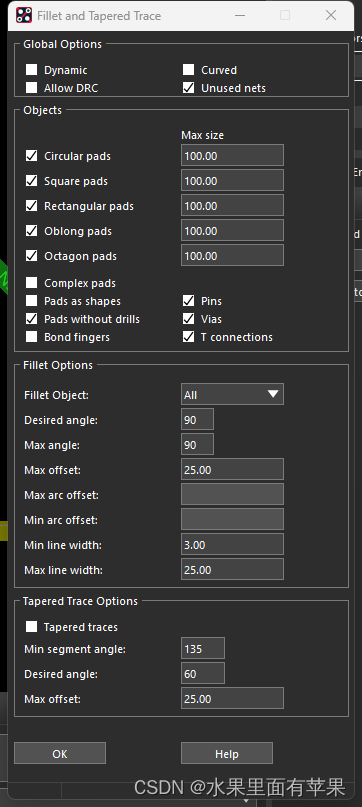

   在弹出的 对话框  选择Fillet and tapered


   一般按照默认的参数即可
Dynamic：动态添加泪滴，即当移动走线时，自动根据参数生成泪滴，板上数据量大时不建议勾选，会影响软件运行速度；

   Allow DRC：添加时允许DRC产生，不建议勾选，可最后PCB完成后再进行整体DRC；

   Unused nets：没有用到网络添加选项，根据实际情况选择；

   Objects：选择需要泪滴的焊盘 类  型和尺寸大小等，一般默认即可，也可根据实际情况调整；

   Fillet Options：泪滴尺寸、角度等参数。Fillet Object下列表框中可以选择焊盘、过孔、T点，或者全部；在下方可以设置泪滴的角度，如45°，最大可以设置道90°，这样泪滴就比较平缓；最小线宽可以设置为PCB实际最小线宽；

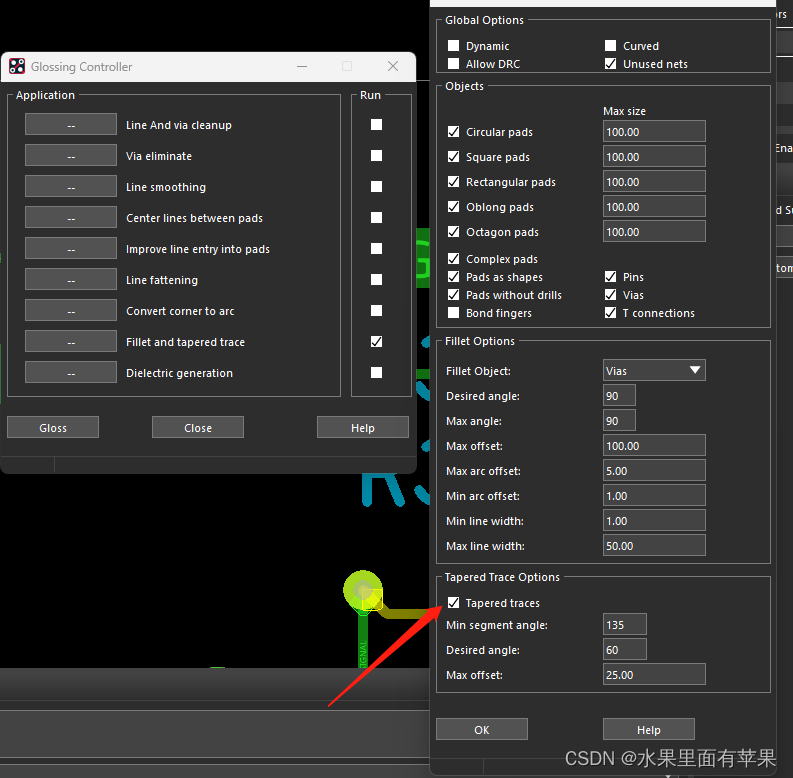

   Tapered Trace Options：设置渐变线，是添加在走线线宽突变的地放，来降低线宽变化引起的阻抗突带来的信号反射的影响，可通过不同的参数调节角度与长度。

2.单独添加泪滴

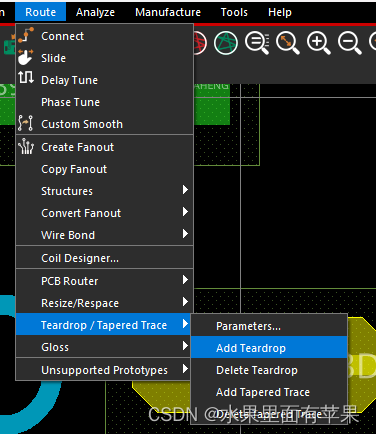

点击Route->Teardrop/Tapered Trace->Add Teardrop来针对单个网络单独添加泪滴。在点击需要添加网络的走线，即可添加泪滴。

3.删除泪滴

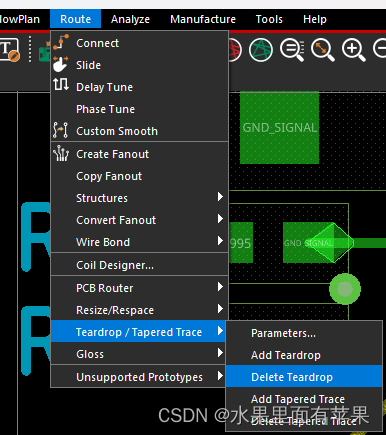

点击Route->Teardrop/Tapered Trace->Delete Teardrop来删除泪滴。在点击需要添加网络的走线，即删除泪滴。也可以全选网络来删除全部的泪滴。

2.渐变线设计

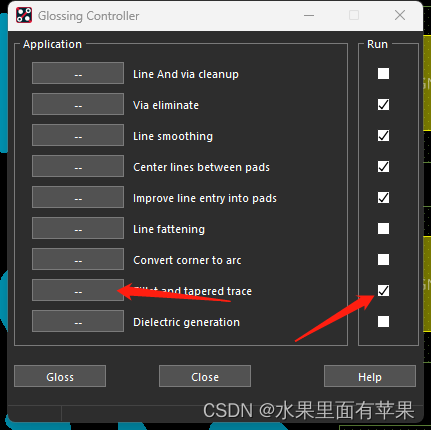

勾选此处

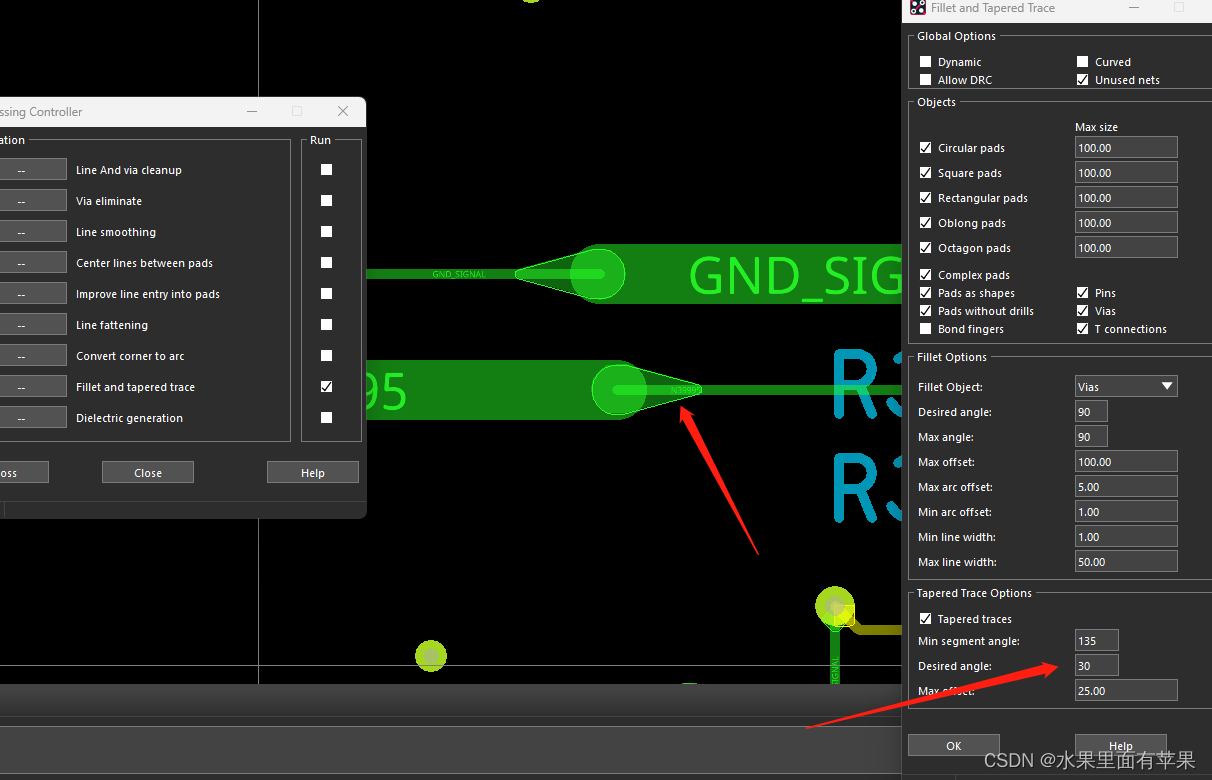

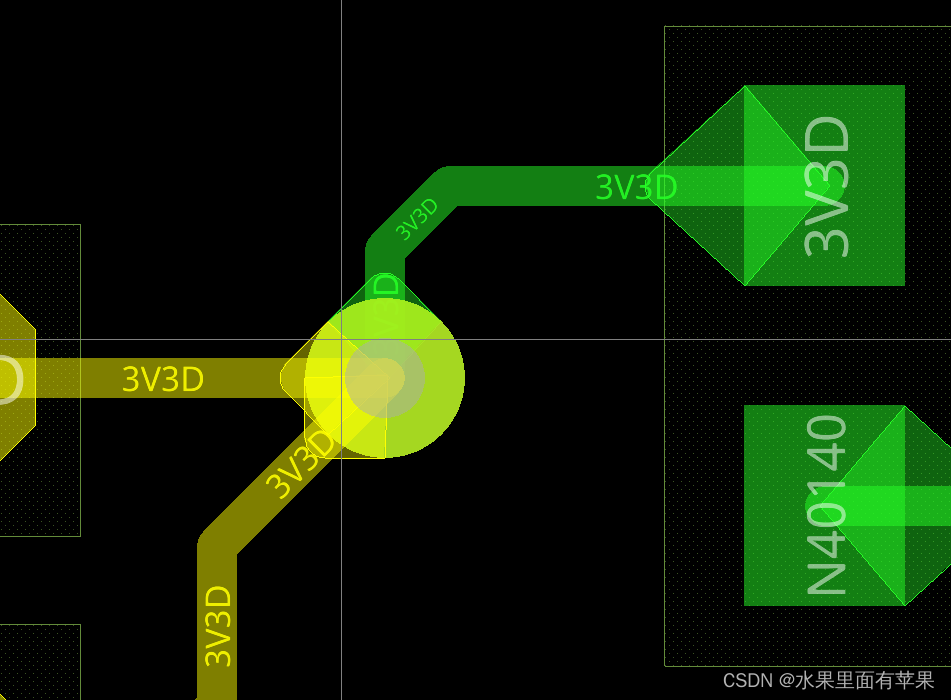

   修改不同的角度，得到的不同效果
