Cadence Allegro做PCB拼版

序言：

   0、文章主要讲的是多种PCB做拼版，如果是同一种，也是一样的。
   1、为什么多种PCB做拼版？降低生产成本，主要是指开机的工程费，尤其是在打样阶段
   2、什么PCB都能拼吗？不是的，在设计中保证两点①PCB层数相同②PCB每层光绘层的名称必须相同
   3、拼版有什么方式？①在allegro中拼版，本文讲的就是这种方式②在cam 350中做拼版，以后有机会再写吧

正文：

拼版前要保证你的 设计 是OK的!!!

   拼版步骤

   1、首先新建文件夹中备份你用到的PCB的所有brd文件。

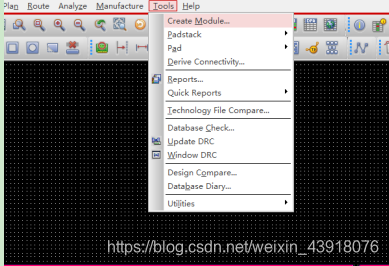

   2、打开其中一个PCB的brd文件，选择Tools>Create Module,见下图。


   3、在Visibility将红框中全部勾选，把PCB所有内容显示出来，见下图。

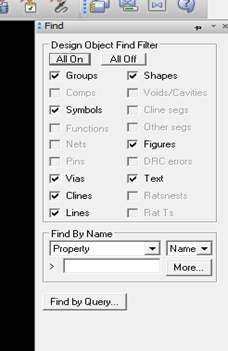

   4、在Find中点击All On将下图中都勾选

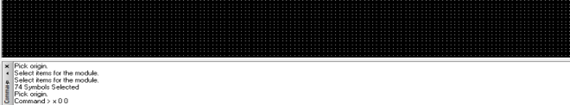

   5、框选整块PCB，在命令行输入 x 0 0坐标，按回车键，如下图


   6、输入模型名称 m1 (任意名称)，文件后缀为mdd，点击保存。如下图
