首先将编辑模式选择放置器件的布局模式

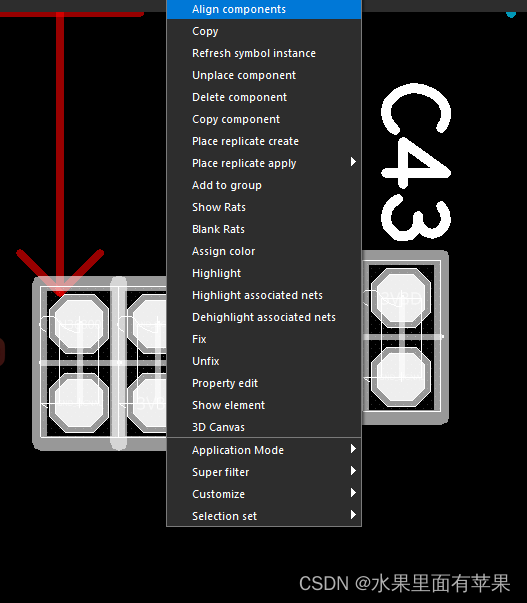

框选需要对其的元件，右击。选择Align components选项。

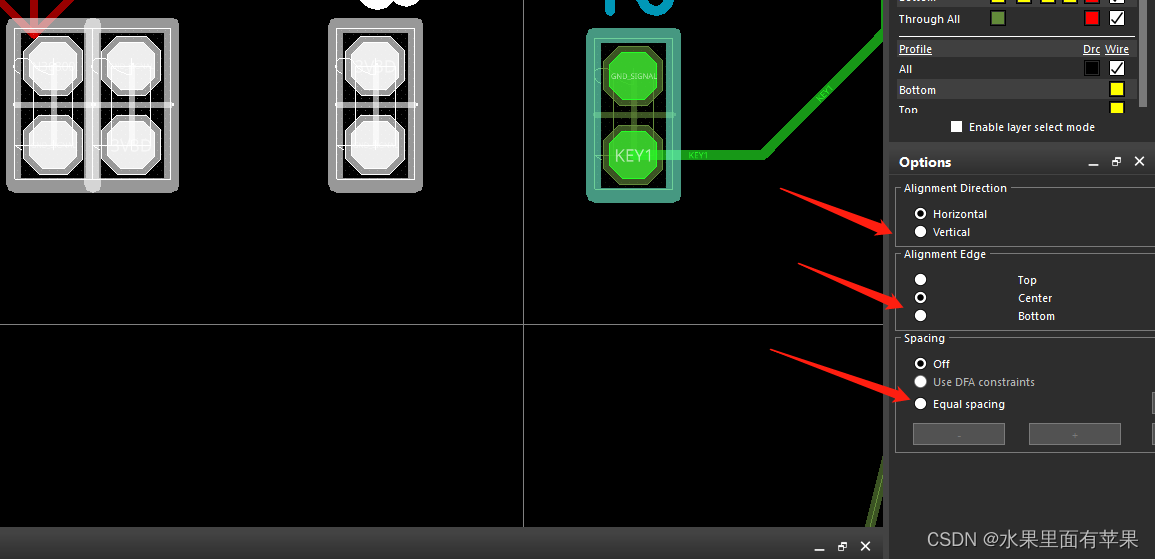

这里可以选择对其的模式，水平对齐，垂直对其，顶部对其，中心对其，还是底部对齐，还可以手动增加距离操作。
Alignment Direction：
Horizontal：水平方向对齐；
Vertical：垂直方向对齐；
Alignment Edge：
Top：与基准器件上方对齐；
Center：与基准器件中心对齐；
Bottom：与基准器件下方对齐；
Spacing：
Off：关闭此间距设置；
Use DFA constraints：使用DFA间距规则；
Equal spacing：等间距对齐；可调整下方的“+ 、-”数值，来设置器件之间的间距
