Cadence 17.4 Allegro区域规则设置

cadence17.4 allegro的区域规则设置

有时候，有些 BGA 下方走线，线宽要求很细，但出了BGA后，通常为了适配阻抗匹配要求，又得变粗，这样，就得需要在BGA下方走特定线宽的线，出了BGA走另一个特定线宽的线。

   还有一种情况是在区域规则里面的差分线还是按照原来的走线，但是其他走线要按照区域规则设定的走线模式。

   我们这里以两个元件的走线为例。

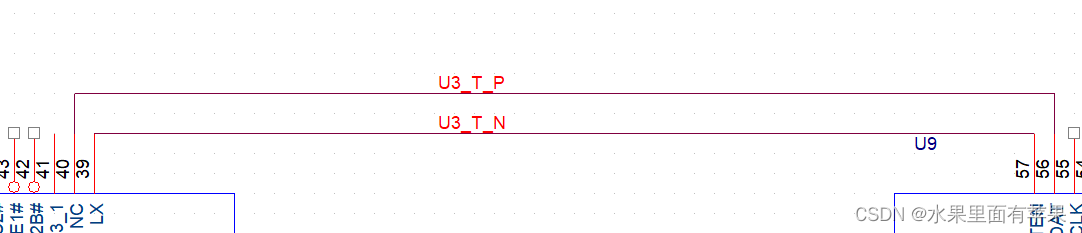

   首先原理图如下：

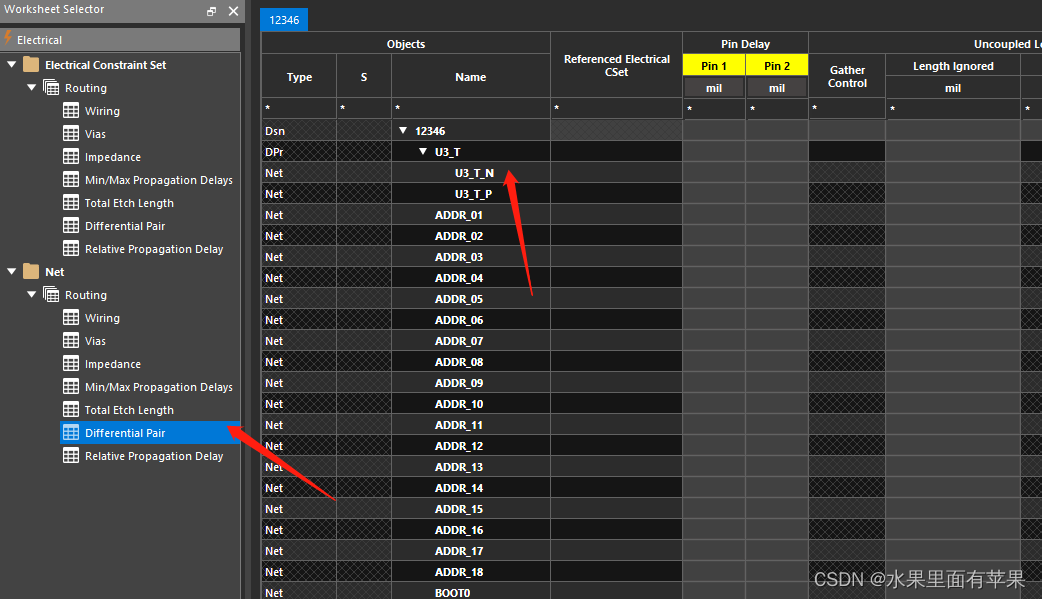

   生成网表导入到allegro中。我们在电气规则中新建一堆差分线

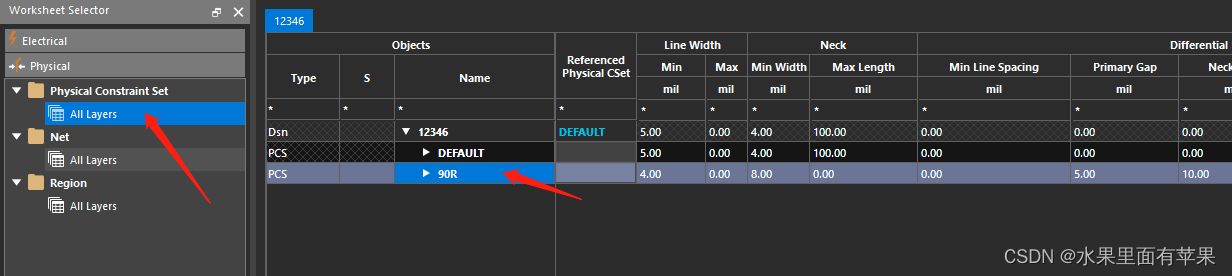

物理 规则中建立90R走线的线宽线距

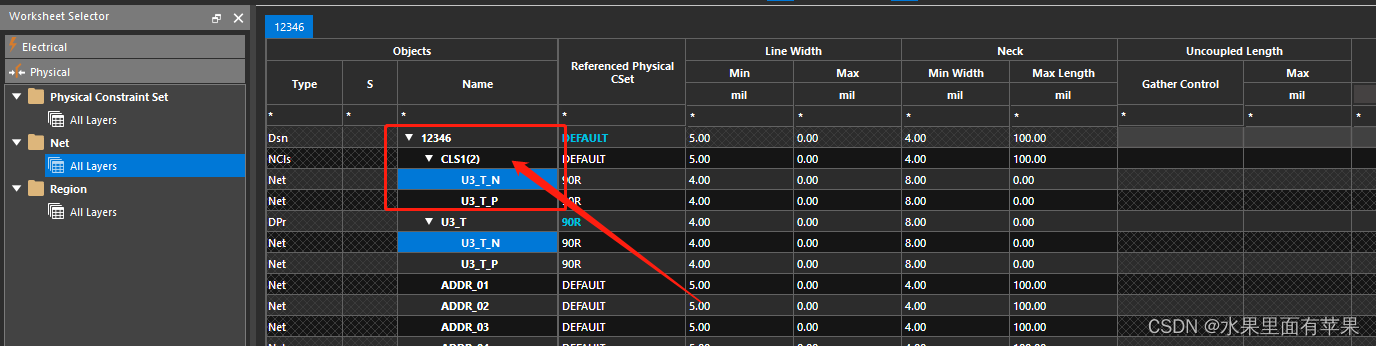

   新建一个class

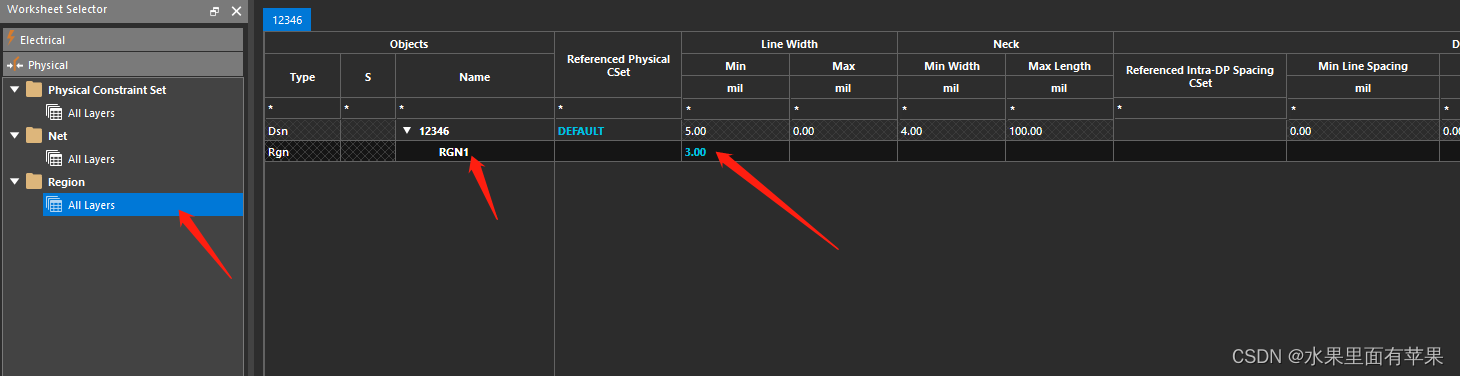

   新建一个区域规则，设置走线宽度为3mil

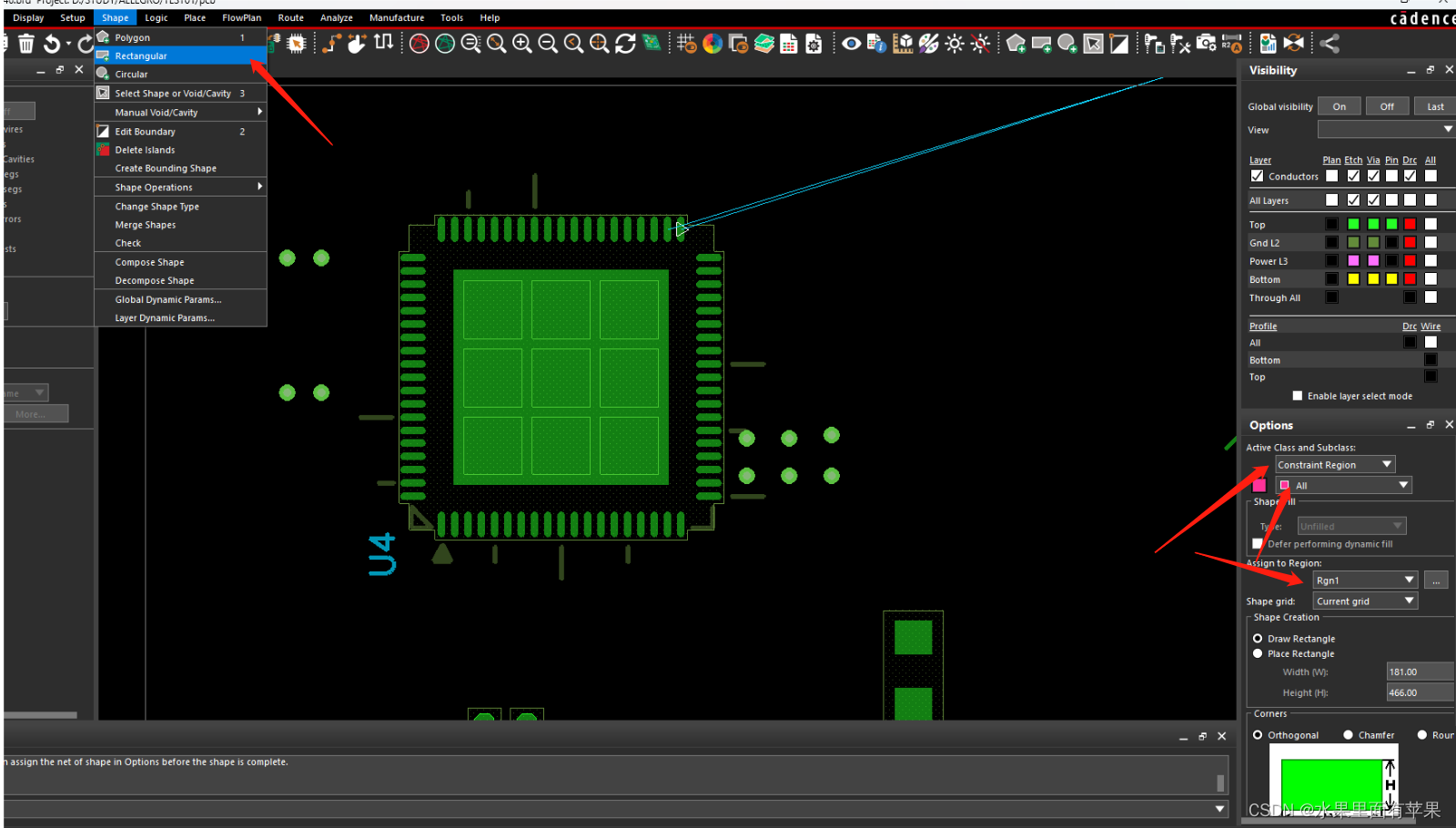

   新增一个矩形shape，放在对应的层，并分配区域规则

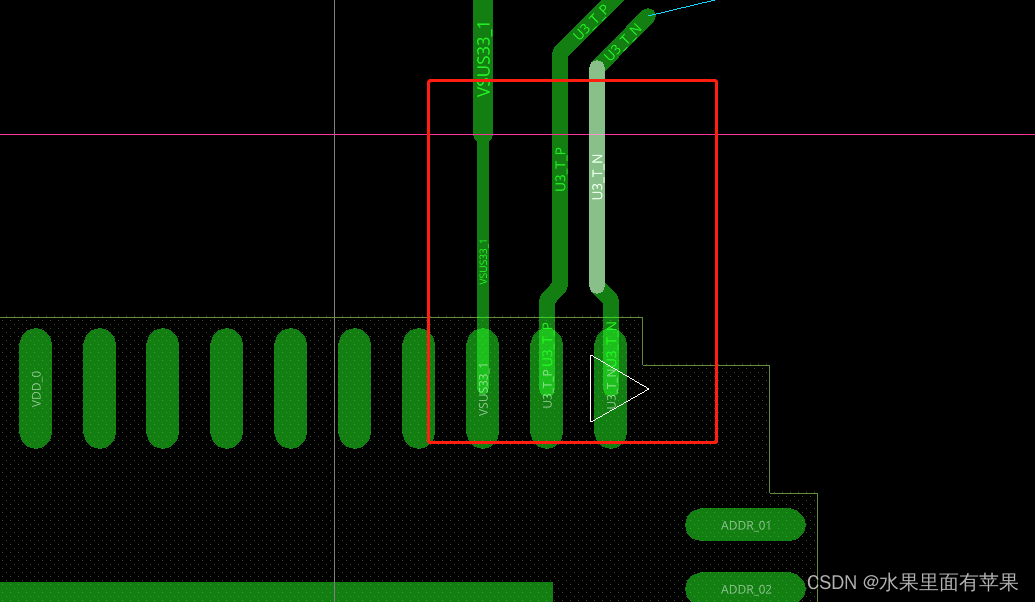

   走线效果如下所示。


   当需要差分线再次区域内按照正常走线时需要如下设置

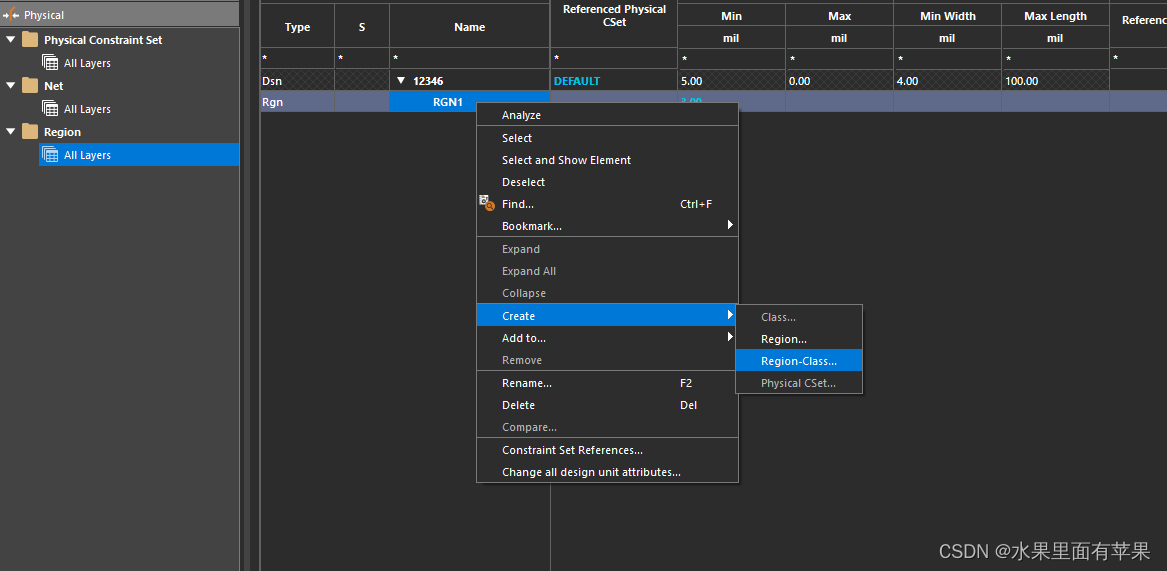

   区域规则下增加区域class

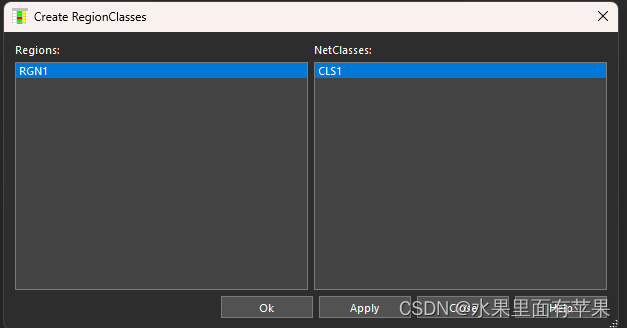

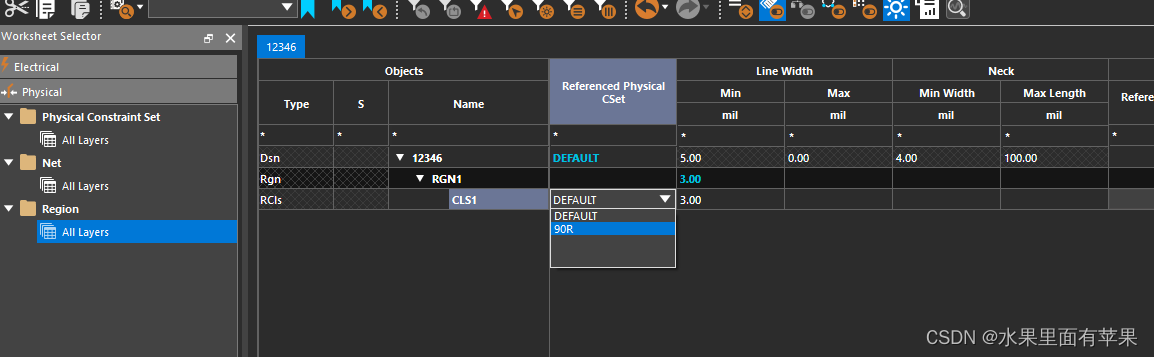

   并分配之前建立好的差分class


   给其分配规则优先级

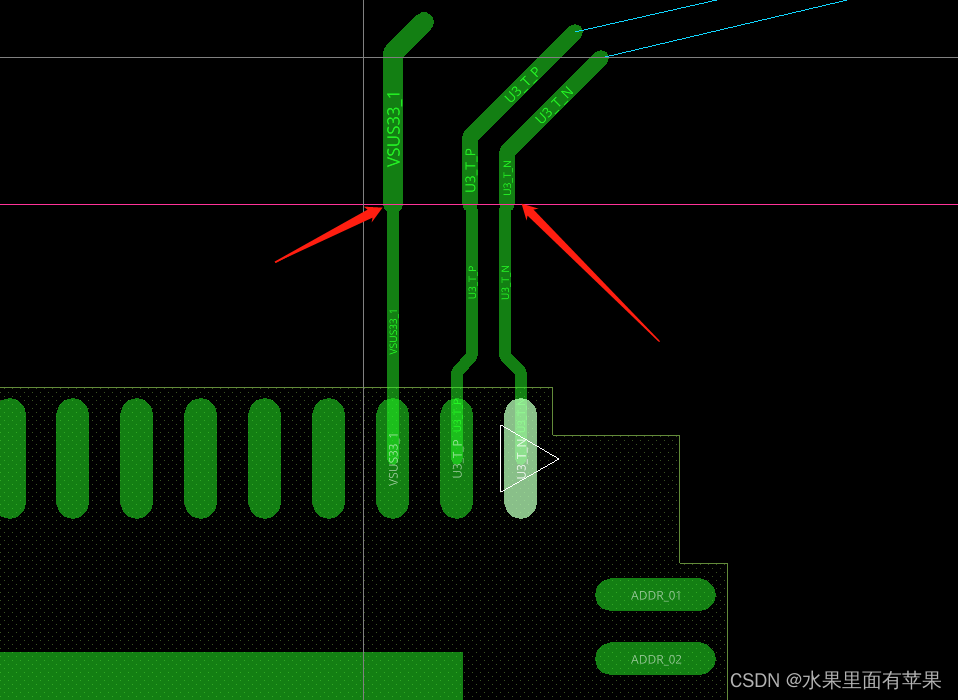

   此时差分线按照正产走线，而其他走线按照区域规则走线如下图


   当需要在此规则区域内设置间距规则如下所示，我们以shape与 SMD 焊盘的规则设置

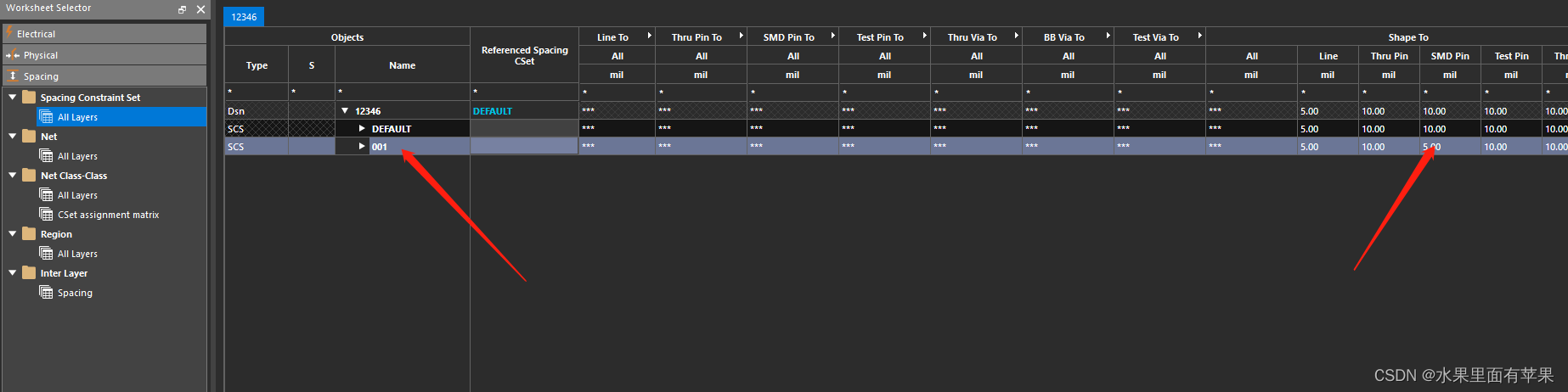

   新建间距规则001

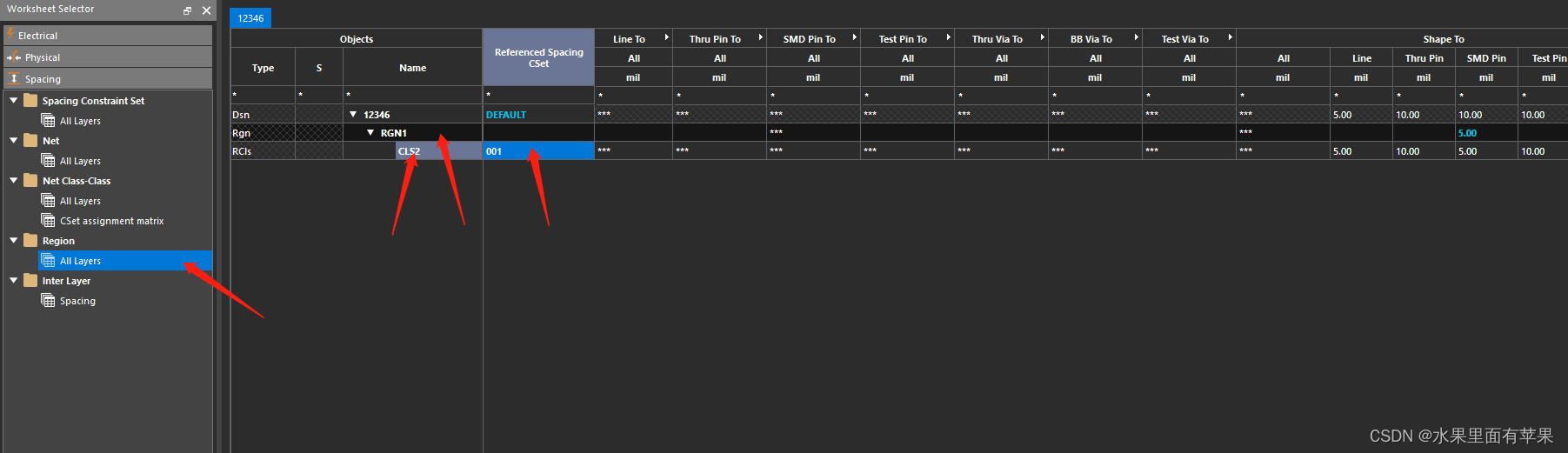

   分配给区域规则的class

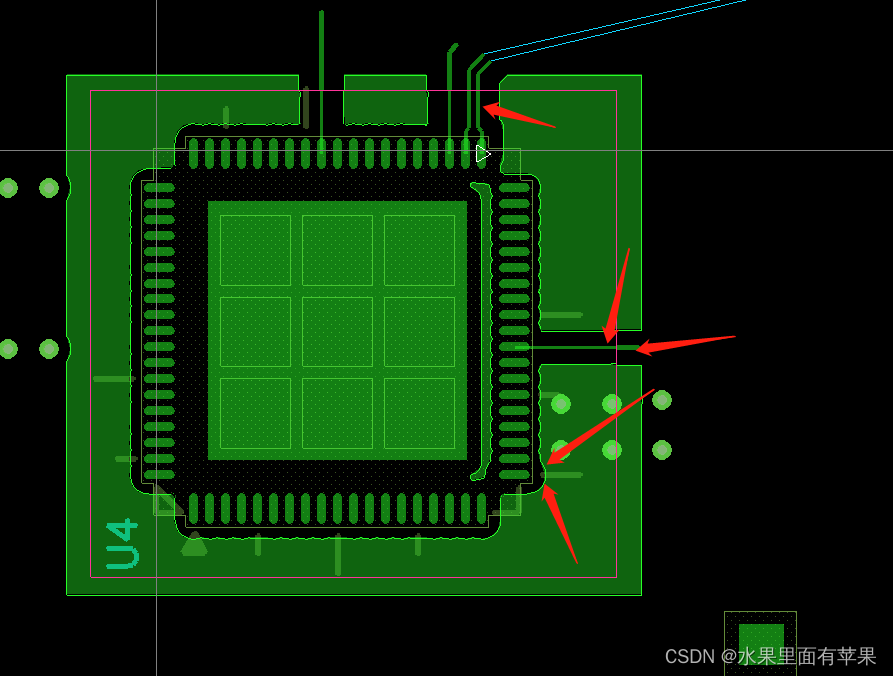

   效果图如下

   除差分线，其余线在区域规则内走线不同，另外区域内的铺铜与class内的 引脚 与普通引脚的间距也不相同。
