Cadence 17.4 Allegro网络等长设计

阅读数 3
点赞 0
article_banner

Cadence17.4 allegro的网络等长 设计

这里写目录标题

1.原理图设计

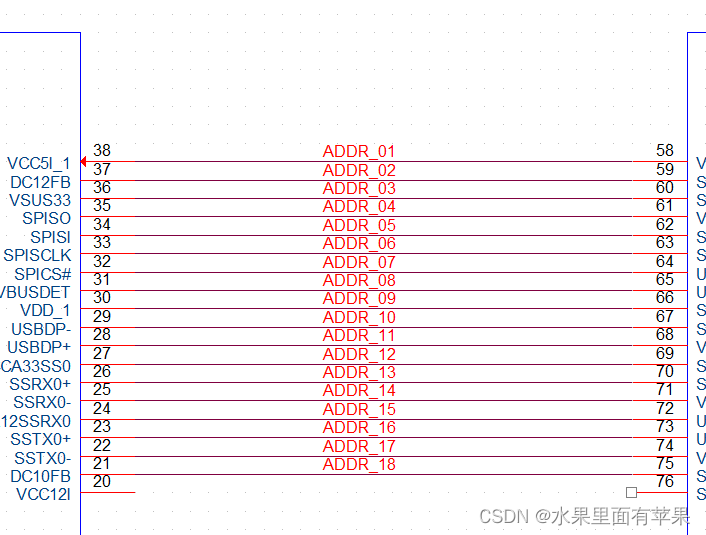

这里只是示意，所以随便拿了两个器件做了连线，如下图
在这里插入图片描述

2.PCB规则设置

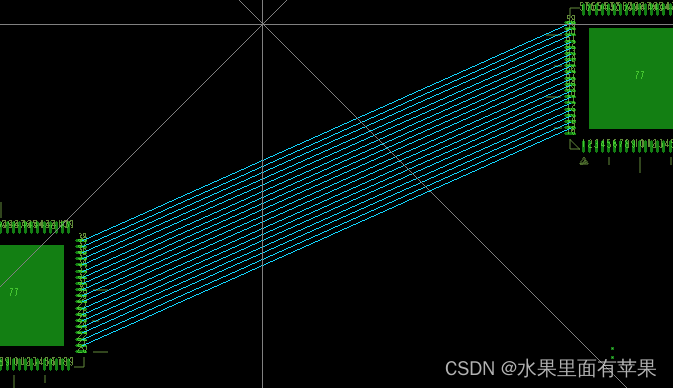

导入到allegro中。如下图。
在这里插入图片描述

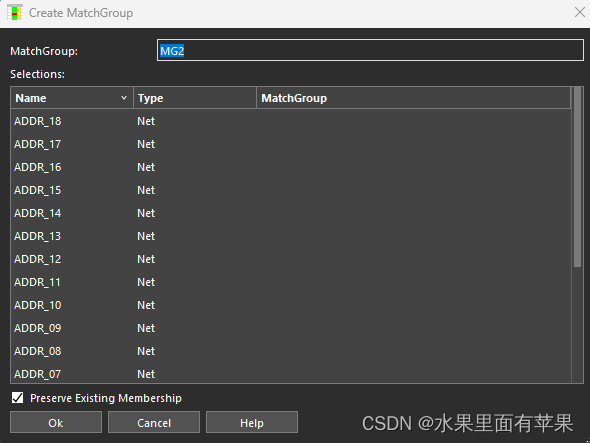

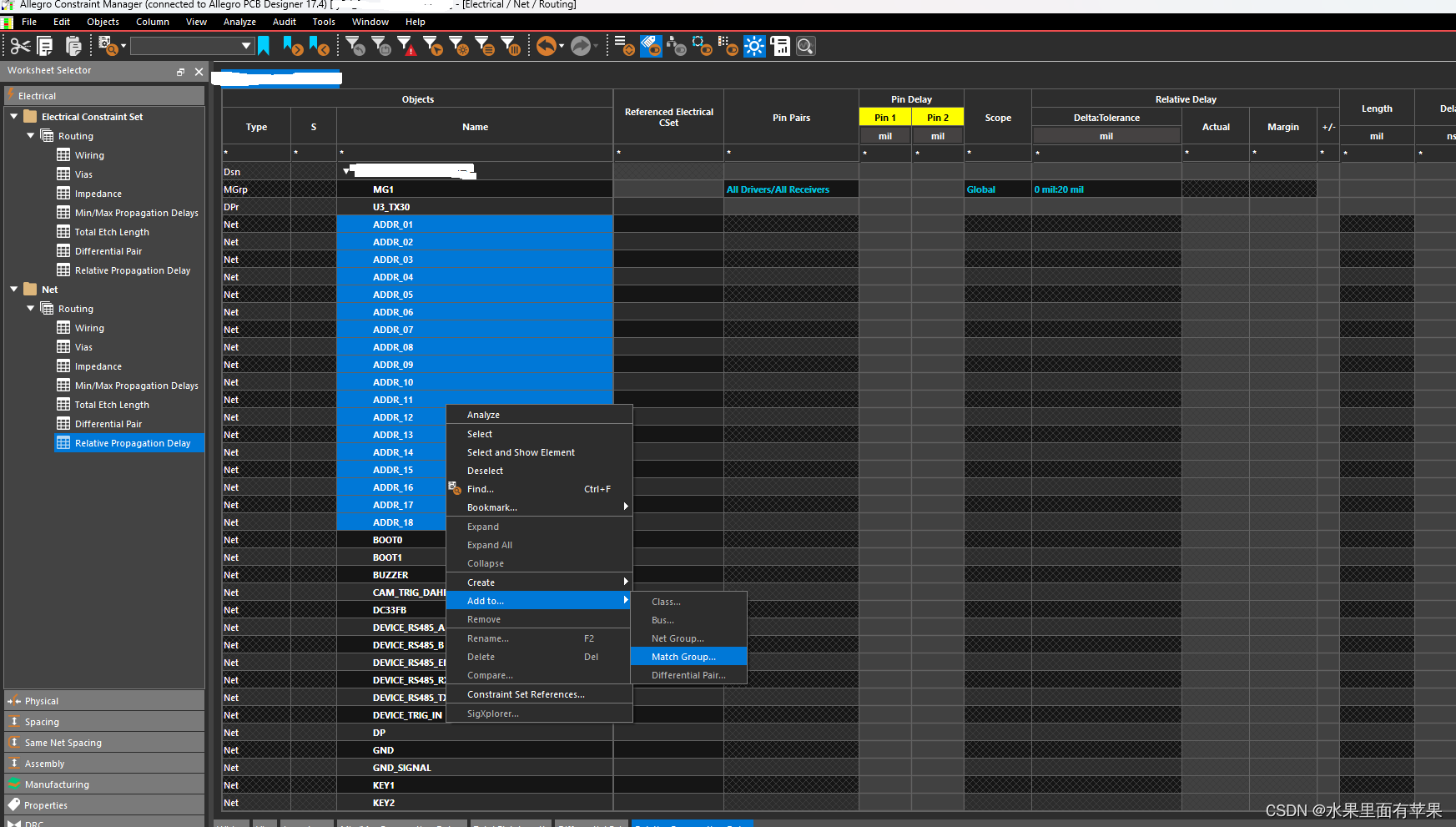

   先选中规则管理器 ，选中需要等长的信号线，在这些信号中，右键，然后选中：Creat----Math Group。在Match Group填写上这个规则的名字。然后点OK
在这里插入图片描述
在这里插入图片描述

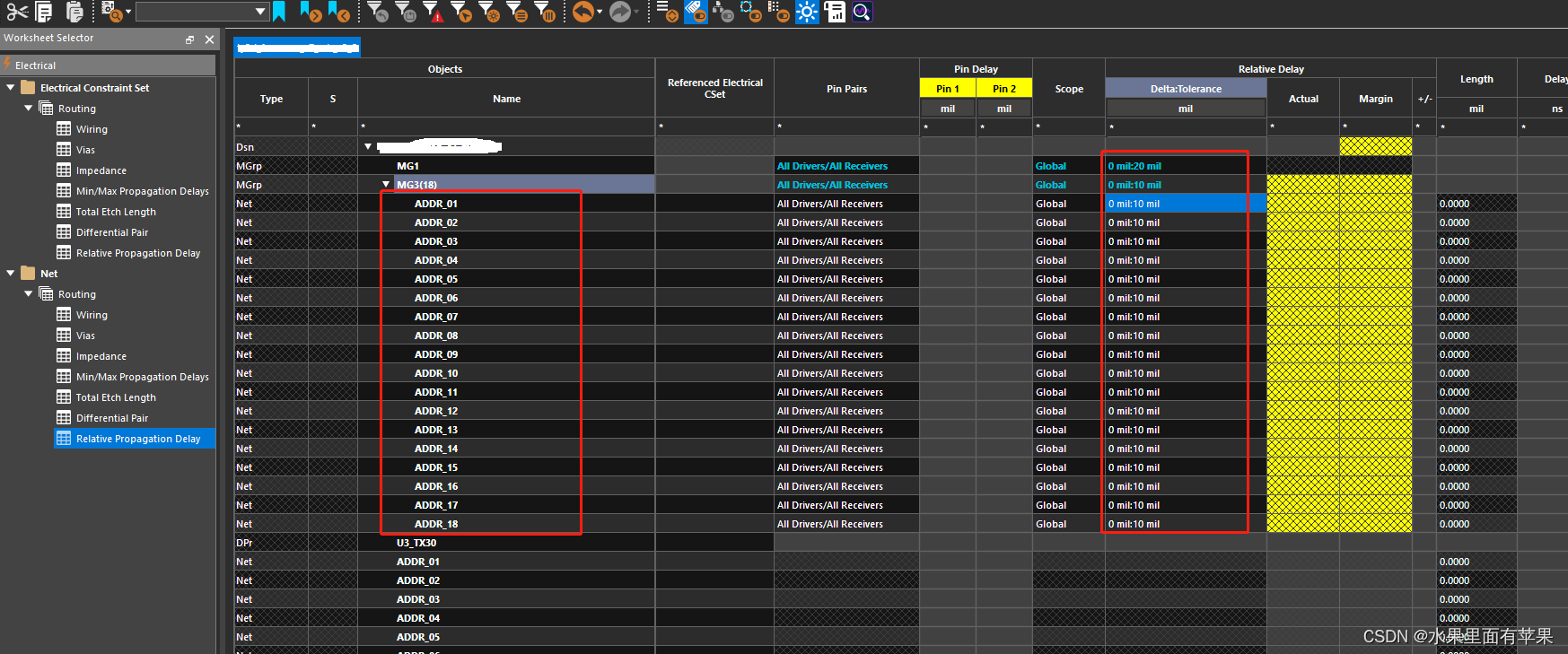

   .修改刚刚创建等长的规则，将Delta:Tolerance选项修改成0 MIL：20 mil.。
在这里插入图片描述

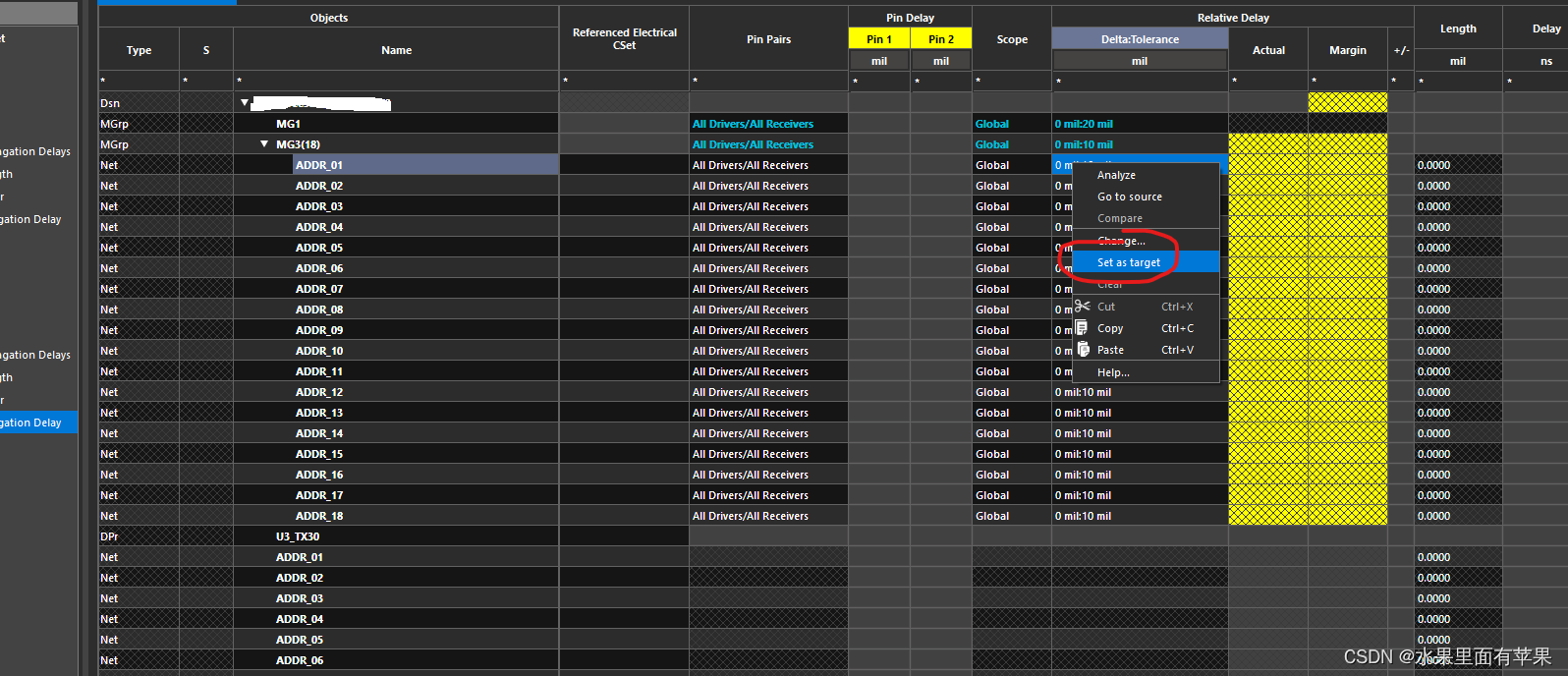

之后选中第一个信号，右击Set as target，以他作为基准线。
在这里插入图片描述

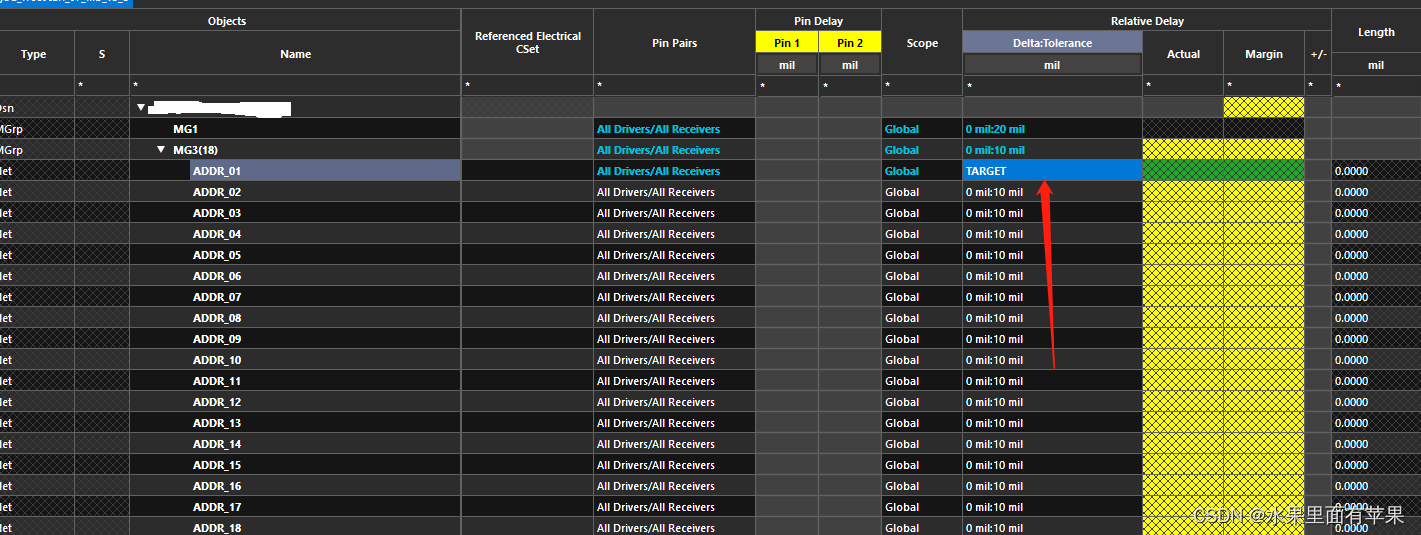

设置好后的样子
在这里插入图片描述

3.等长布线

布线时 实时显示 线长

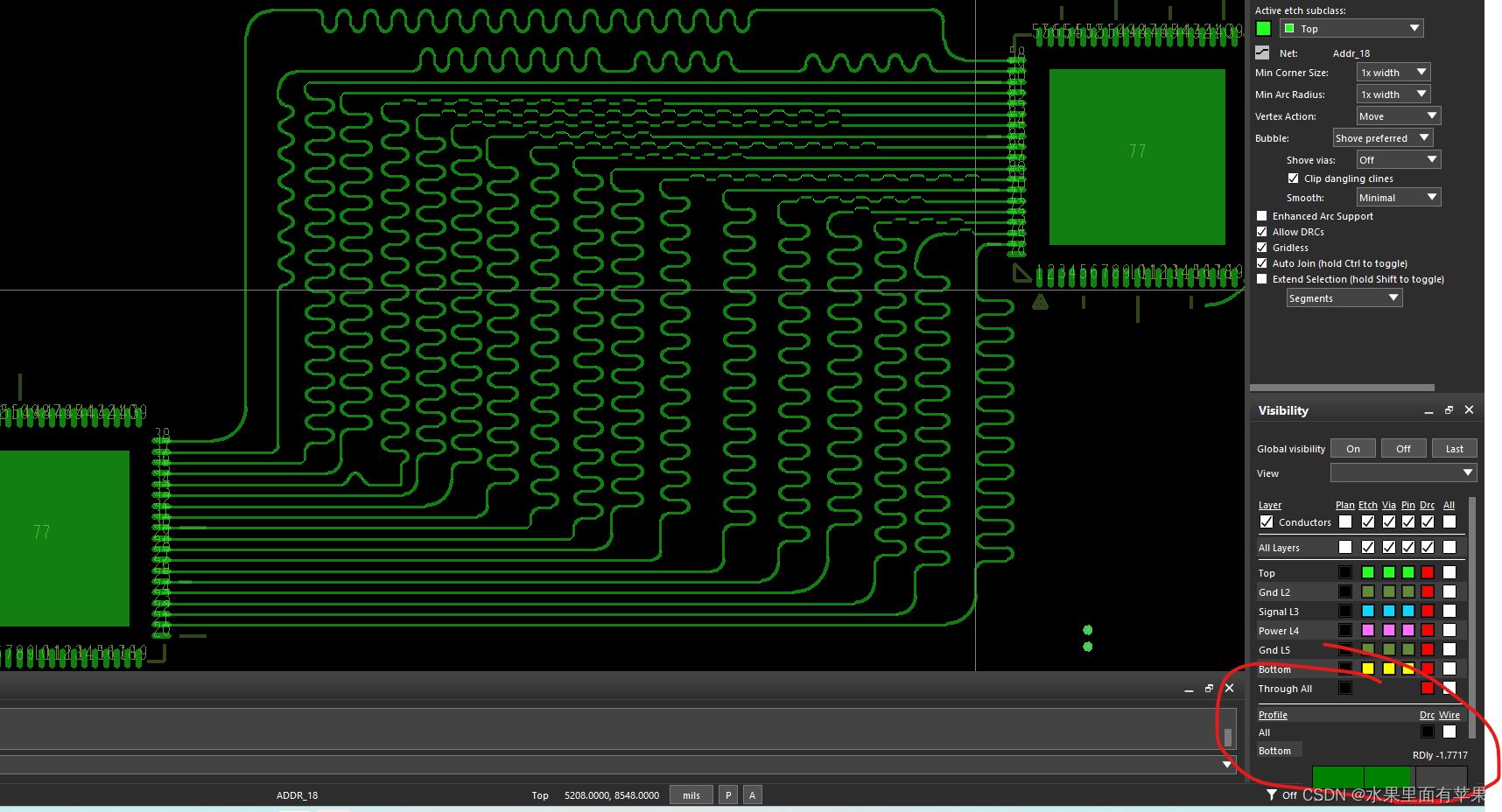

在这里插入图片描述

   完成，进作为示意，实际layout时不可能这么搞。

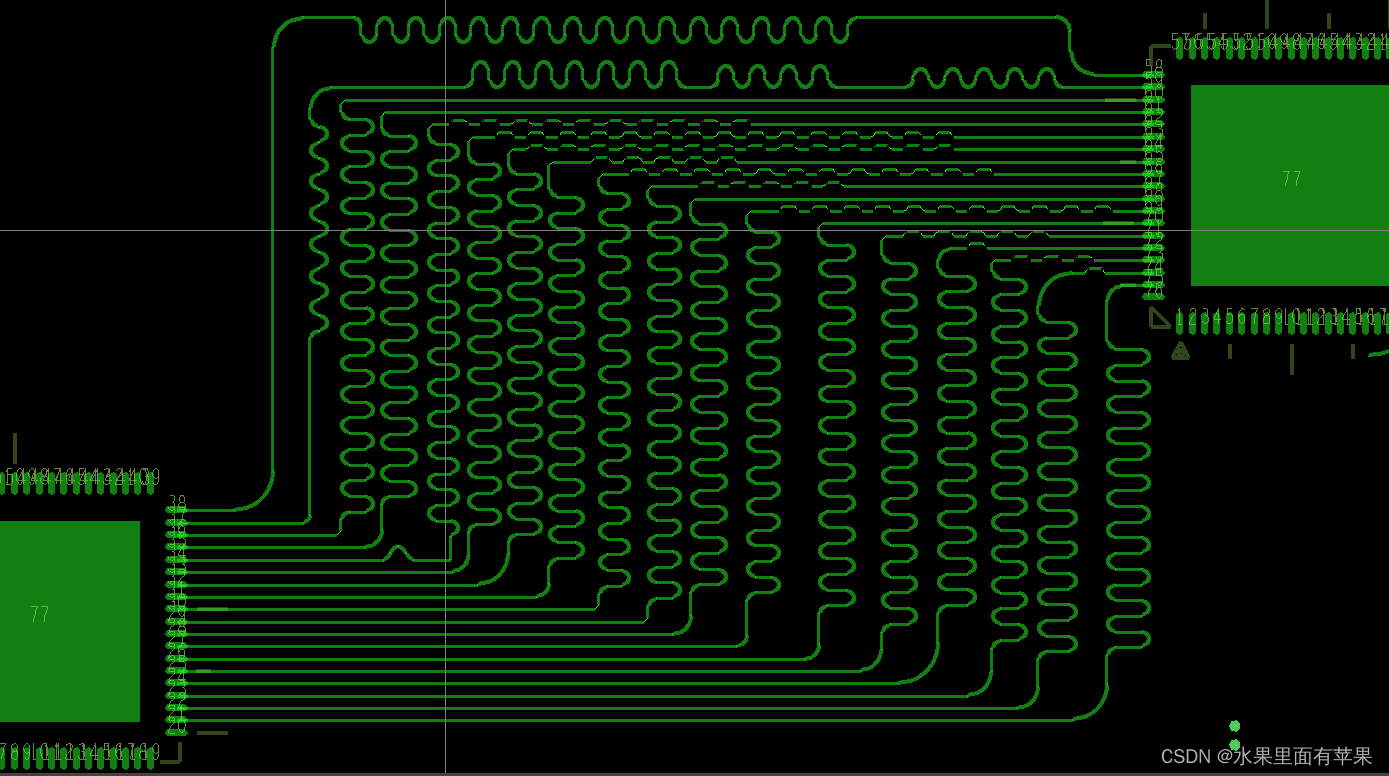

在这里插入图片描述

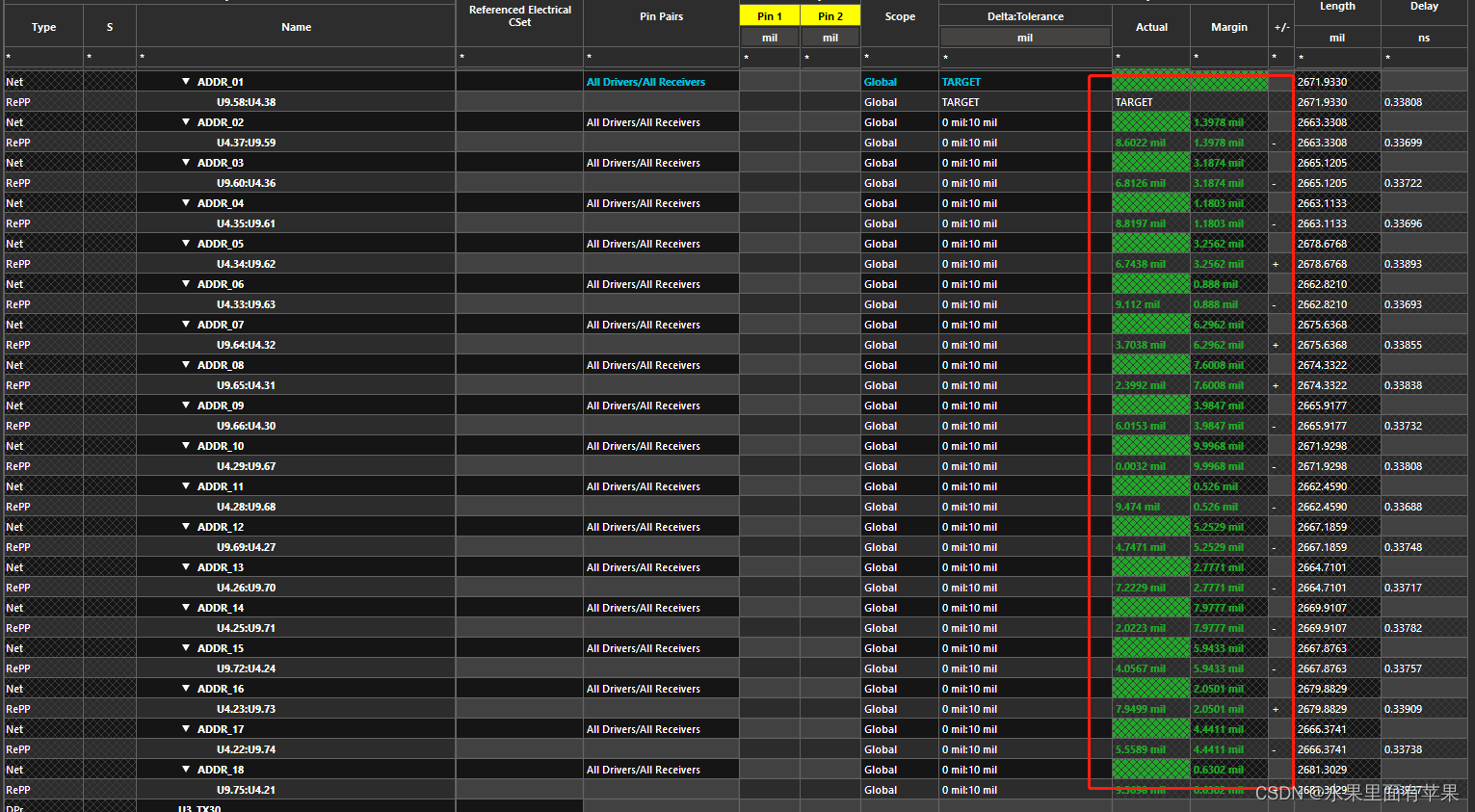

   线长全部OK
在这里插入图片描述
