将 SolidWorks(SW)钣金模型转换为CAD展开图,尤其是需要批量处理时,可按以下步骤操作。结合最新公开资料(截至2026年5月),推荐使用 映射文件 + 批量宏 的方式,以确保线型、字体、比例和图层准确无误。
一、单个钣金件转CAD展开图标准流程
打开钣金零件文件(.sldprt)。
切换到“工程图”模式:点击左上角 SolidWorks 图标 → 选择 “从零件制作工程图”。
选择图纸格式(如 A4)→ 点击 “确定”。
插入展开视图:在特征管理器中右键点击 “平板型式”(即展开状态)→ 选择 “插入到工程图”。
另存为 DWG/DXF:点击 “文件” → “另存为”。
保存类型选择 DWG(推荐用于 AutoCAD)或 DXF(兼容性更好)。
配置输出选项(关键步骤):点击 “选项” 按钮。
勾选 “激活映射文件”。
字体设置为英文(如 Arial)。
选择带颜色的映射文件(如 SolidWorks to dwg with color.mtl)。
勾选 “1:1 比例”。
保存并验证:保存文件后,用 AutoCAD 打开检查线型、字体、比例是否正确。
此方法可避免线型混淆、字体变形等问题
二、批量转换多个钣金展开图为CAD图

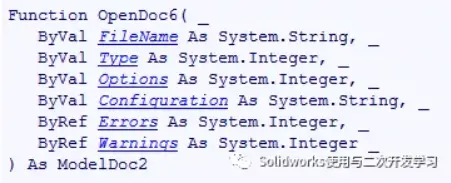

对于大量钣金件,手动操作效率低,建议使用 SW 宏(VBA) 或第三方工具:使用官方推荐宏:下载适用于 SolidWorks 的 “钣金批量转DWG宏”
操作步骤:打开任意一个钣金零件。
运行宏 → 弹出窗口。
点击 “当前目录” → 自动遍历该文件夹下所有钣金文件。
宏会自动展开每个钣金件并导出为单独的 DWG 文件。
输出文件默认保存在 “展开图”子文件夹 中。
手动批量另存为(适用于少量文件):在工程图中依次选择每个展开视图。
右键 → “另存为 DWG”,重复操作
三、必备资源
免费映射文件下载(含颜色/线型配置):
SolidWorks工程图转换为CAD,你学会了吗?免费映射文件分享!
宏工具下载(支持批量转DWG/PDF):
SW钣金批量转CAD宏
四、注意事项
务必使用映射文件,否则 DWG 中所有线条将为同一颜色/线型,无法区分轮廓、标注、中心线等
字体建议统一使用 Arial 或 Times New Roman,避免中文乱码
导出前确认图纸比例为 1:1,防止加工尺寸错误
如需进一步自动化,可结合 SolidWorks PDM 或 API 脚本 实现无人值守转换。
