sw展开图怎么显示

在 SolidWorks（SW）中显示钣金展开图，主要有以下几种常用方法，适用于不同场景（如单个钣金件、多实体钣金件或工程图中同时显示成形图与展开图）：

‌一、在零件环境中显示展开图‌

‌方法一：通过“平板型式”解除压缩‌

打开钣金零件文件。

在左侧 ‌FeatureManager 设计树‌ 中找到 ‌“平板型式”‌ 特征。

右键点击 ‌“平板型式”‌，选择 ‌“解除压缩”‌。

零件将自动展开为平面状态，折弯线默认可见 ‌‌

‌方法二：使用“展开”命令‌

点击顶部菜单栏 ‌“插入” → “钣金” → “展开”‌。

选择一个固定面（展开过程中位置不变）。

选择要展开的折弯边线，点击 ‌“确定”‌ 即可生成展开几何体 ‌‌


⚠️ 注意：若零件包含多个钣金实体（如焊接组合件），需分别对每个实体操作 ‌‌

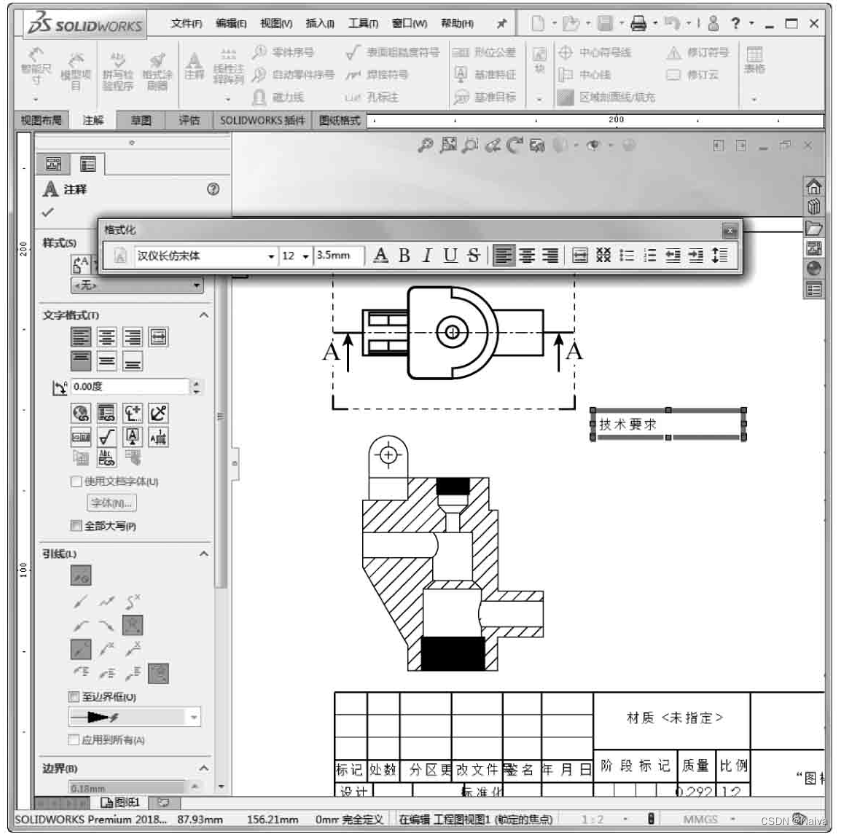

‌二、在工程图中同时显示成形图与展开图‌

‌步骤如下‌：

新建工程图：点击 ‌“文件” → “从零件/装配体制作工程图”‌。

添加成形视图（折弯状态）：在 ‌“模型视图”‌ 对话框中选择钣金零件，放置三视图。

添加展开图：

在右侧 ‌“视图调色板”‌ 中，拖动 ‌“(A) 平板型式”‌ 到图纸区域 ‌‌

或右键点击已添加的视图 → ‌“属性”‌ → 在 ‌“配置”‌ 选项中选择 ‌“SM-FLAT-PATTERN”‌（即展开配置）‌‌

‌多钣金实体处理‌：

添加任意视图后，点击左侧 ‌“选择实体”‌ 按钮。


软件跳回零件模型，点击目标钣金实体 → 点击 ‌“确定”‌ 返回工程图。

在参数管理器中勾选 ‌“平板型式”‌，该视图即变为所选实体的展开图 ‌‌

‌三、导出展开图为 DXF/DWG（用于加工）‌

在 ‌“平板型式”‌ 状态下：

点击 ‌“文件” → “另存为”‌。

保存类型选择 ‌DWG‌ 或 ‌DXF‌。

在 ‌“选项”‌ 中：

若为多实体，选择 ‌“单独文件”‌ 以分别保存每个钣金件 ‌‌

勾选 ‌“折弯线”‌ 以在导出文件中包含折弯线 ‌‌

点击 ‌“保存”‌，即可在 AutoCAD 等软件中使用 ‌‌

‌四、显示/隐藏折弯线‌

‌在零件中‌：

展开状态下，右键 ‌“平板型式”‌ → ‌“显示折弯线”‌ 或 ‌“隐藏折弯线”‌ ‌‌

‌在工程图中‌：

折弯线默认显示；若需隐藏，右键 ‌“平板型式”‌ → ‌“隐藏”‌ ‌‌

如需视频演示，可参考以下资源：

SW钣金技巧——一键输出钣金多实体展开图 ‌‌

SW钣金出图,带展开图的三视图 ‌‌

上面方法适用于 ‌SolidWorks 2026 SP1.1‌ 等主流版本 ‌‌
