solidworks钣金展开图教程

在SolidWorks中制作钣金展开图，核心流程包括创建钣金模型、生成展开状态以及导出工程图或CAD文件。‌关键在于正确设置钣金参数（如厚度、折弯半径、K因子/折弯扣除）并使用“展开”命令或“平板型式”特征‌。‌‌‌

主要操作步骤

‌创建钣金零件‌

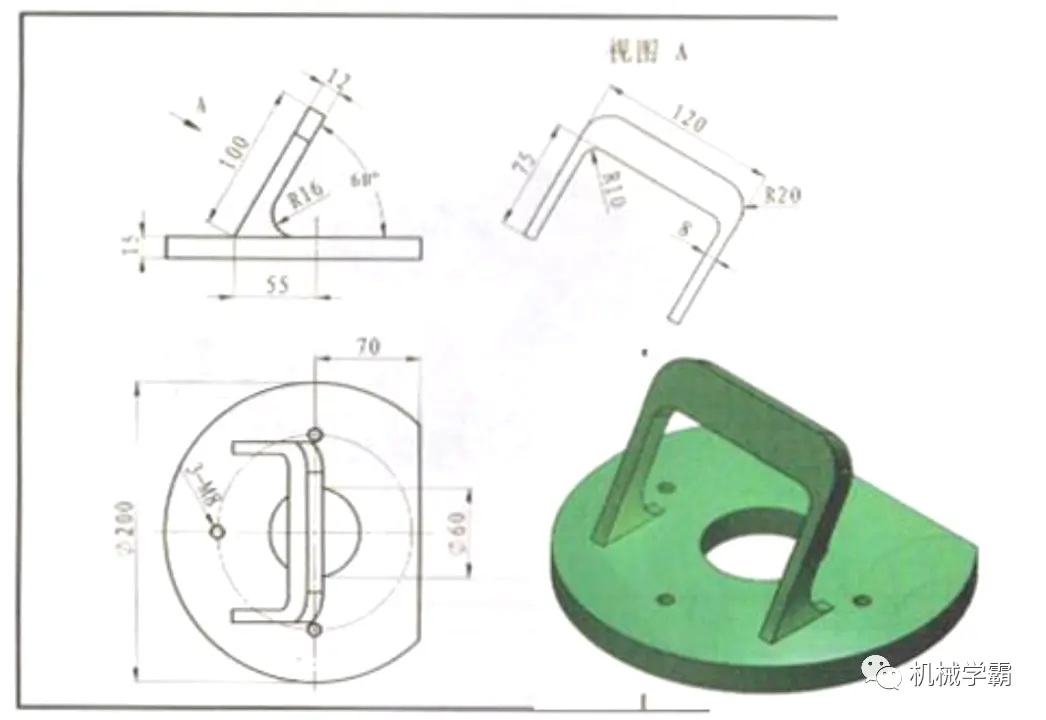

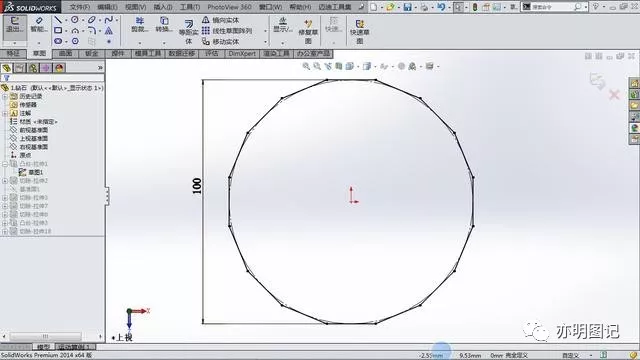

‌绘制草图‌：新建零件，在基准面上绘制钣金件的轮廓草图。

‌生成基体法兰‌：使用“插入”->“钣金”->“基体法兰”命令，将草图转化为钣金基体，并设置厚度等参数。

‌添加特征‌：使用“边线法兰”、“斜接法兰”、“拉伸切除”等命令，添加折弯、孔、槽等结构。‌‌‌

‌生成与查看展开图‌


‌方法一：使用“展开”命令‌：在“钣金”工具栏点击“展开”，选择一个固定面及要展开的折弯，即可生成展开状态。

‌方法二：利用“平板型式”特征‌：在左侧特征管理器设计树中找到“平板型式”，右键选择“解除压缩”，软件会自动应用边角处理并显示展开状态。‌‌‌

‌导出用于生产的文件‌

‌导出为CAD格式‌：在展开状态下，右键点击“平板型式”特征或通过“另存为”，选择“输出到DXF/DWG”，可将展开图保存为激光切割等设备通用的格式。

‌创建工程图‌：新建工程图，插入模型视图，在视图属性中勾选“平板型式”，即可在工程图中显示展开图并标注尺寸。‌‌‌

关键参数与技巧

‌钣金参数设置‌：在创建基体法兰或编辑钣金特征时，需准确设置‌板厚、折弯半径和折弯系数（K因子或折弯扣除）‌，这些参数直接影响展开尺寸的准确性。折弯半径常设置为板厚的1/


‌确保尺寸准确‌：绘制草图时需注意，标注的尺寸是折弯后的外部尺寸，通常需要根据板厚进行换算。展开后可用测量工具验证长度。

‌处理多实体钣金‌：对于包含多个钣金单元的零件，在工程图中可以使用“选择实体”功能，分别为每个单元生成独立的展开视图。‌‌‌

常见问题与排查

‌展开尺寸错误‌：检查折弯半径、K因子或折弯扣除值设置是否正确，这些需根据材料、厚度和折弯机参数确定。

‌折弯线不显示‌：在“平板型式”下，折弯线默认显示。若未显示，可检查特征树中“折弯线”是否被隐藏。

‌导出文件问题‌：导出DXF/DWG时若出现乱码，可尝试调整导出设置中的版本或选项。‌‌‌
