sw工程图怎么添加展开图

在SolidWorks工程图中添加钣金展开图，核心方法是‌利用“平板型式”视图或通过配置管理来插入展开状态‌。具体操作根据零件是单个钣金还是多实体钣金略有不同。

添加展开图的基本方法

‌使用“平板型式”视图直接插入‌

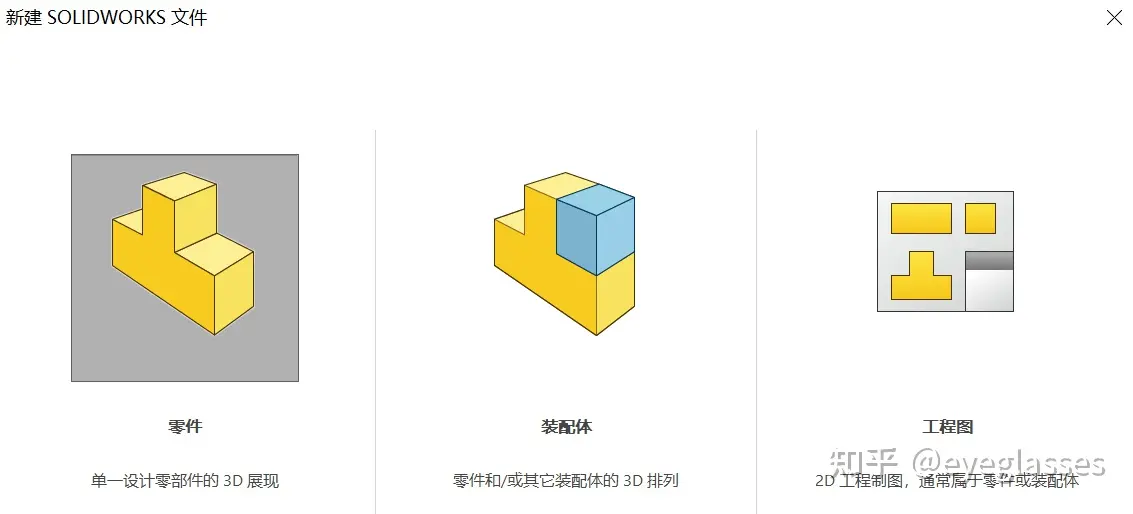

在工程图环境中，从右侧的“视图调色板”中找到并拖动 ‌“(A)平板型式”‌ 视图到图纸上，即可生成该钣金零件的展开图。

或者，在插入模型视图时，在“模型视图”属性的“方向”栏中勾选 ‌“平板式”‌ 选项，也能添加展开图。‌‌‌


‌通过配置管理切换视图‌

在零件文件中，先通过ConfigurationManager添加一个‌展开配置‌（在该配置下将钣金展开）。

然后在工程图中，选择需要显示为展开图的视图，在其属性管理器中‌将配置切换为之前创建的展开配置‌，视图即更新为展开状态。‌‌‌

处理多实体钣金零件

如果零件包含多个钣金实体，在工程图中添加一个任意视图后，在左侧属性管理器点击 ‌“选择实体”‌，软件会跳转至零件模型；


点击需要生成展开图的特定钣金实体，确认后回到工程图，在属性中勾选 ‌“平板型式”‌，该视图即变为所选实体的展开图。‌‌‌

操作注意事项

确保原始钣金零件在零件模式下可以正常展开（通过“展开”特征），否则工程图中可能无法显示平板型式。

若展开图尺寸异常，需检查零件中的折弯半径、K因子等钣金参数设置是否正确。

同一张工程图可以同时放置折弯状态视图和展开状态视图，便于制造参考。‌‌‌
