将 SolidWorks 工程图转换为 CAD 格式,核心方法是通过另存为 DWG/DXF 文件,并需重点配置比例、字体及图层映射以确保图纸准确。
基础转换步骤
打开工程图:在 SolidWorks 中打开需要转换的工程图文件。
执行另存为:点击菜单栏【文件】→【另存为】,在保存类型中选择"Dwg(.dwg)"或"Dxf(.dxf)"。
设置输出选项:点击保存按钮旁的【选项】,在弹出对话框中进行关键设置。
版本选择:推荐选择与接收方 CAD 版本匹配的低版本,确保兼容性。
比例设置:激活"1:1 比例"或选择“使用图纸比例”,防止 CAD 中图形尺寸与标注不符。
字体处理:将字体输出设置为"TrueType",减少乱码风险。
保存文件:确认设置后点击确定并保存,生成的文件可直接在 AutoCAD 中打开。
进阶问题处理

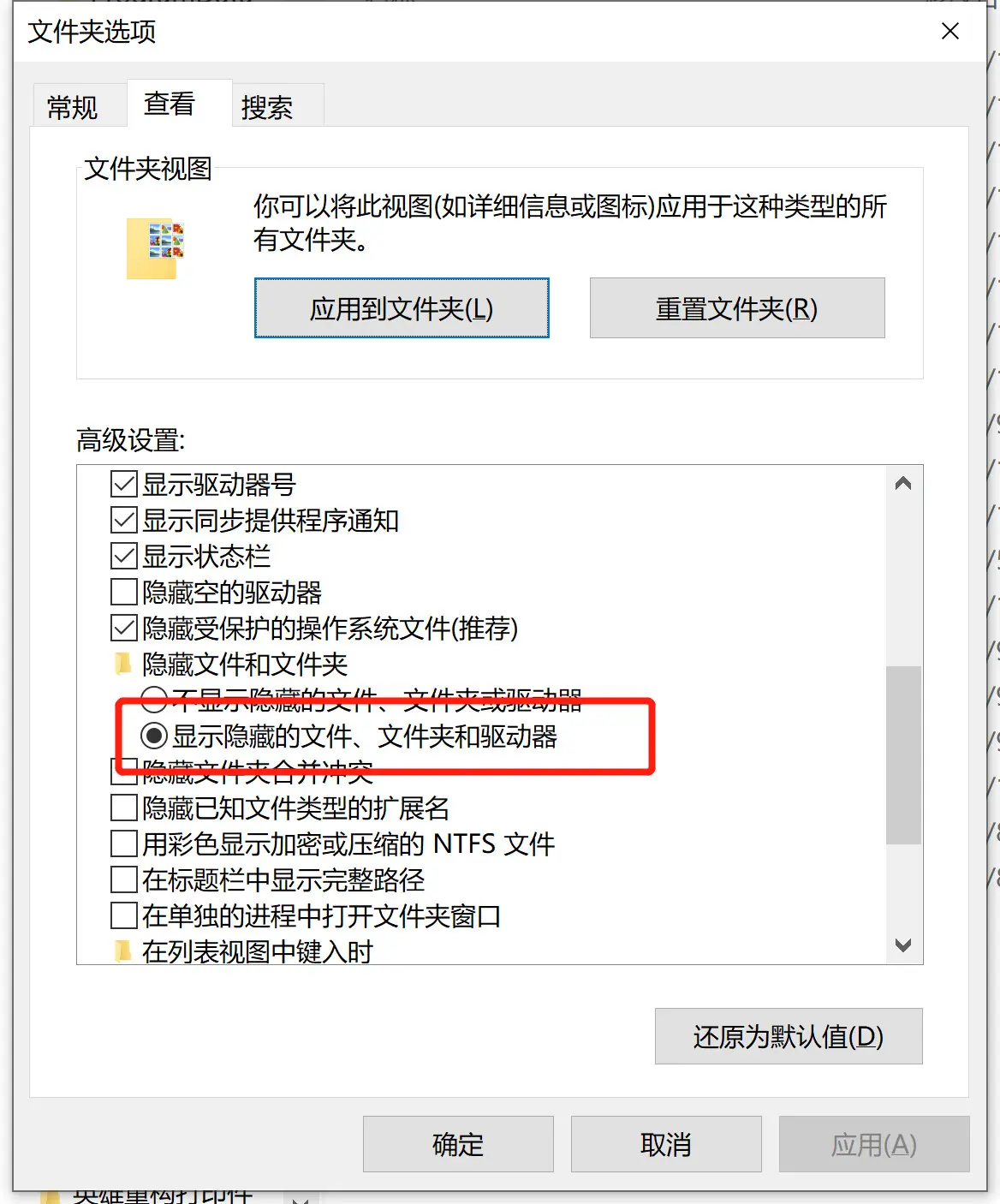

字体乱码解决:若转换后文字显示异常,需修改 SolidWorks 安装目录下的 drawfontmap.txt 文件,添加 SW 字体与 CAD 字体的映射关系。
图层混乱优化:在输出选项中启用"自定义映射",将 SW 中的实体(如尺寸、中心线)映射到 CAD 的特定图层和颜色,便于后续编辑。
批量转换需求:对于大量图纸,可录制VBA 宏实现一键批量导出,提升效率。
