ansys怎么关闭网格线

在 ANSYS 中关闭网格线的方法，根据所使用的界面（Workbench 或 APDL）有所不同。以下是主流操作方式：

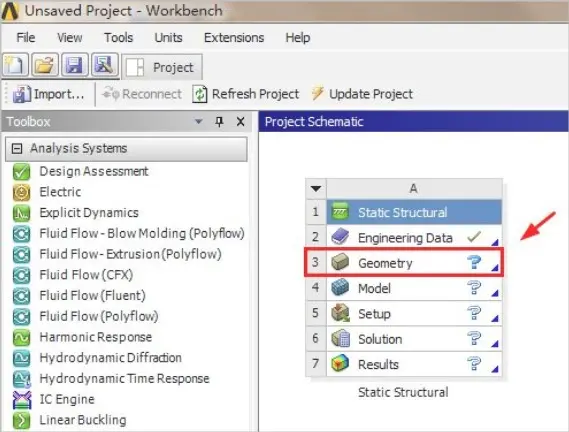

‌1. ANSYS Workbench（Mechanical）中关闭网格线‌

‌方法一：通过视图控制按钮‌

在结果查看界面（如应力、应变、变形云图）。

在左侧图形窗口的‌工具栏‌中，找到 ‌“Wireframe”（线框）按钮‌，点击一次即可关闭网格线显示 ‌‌

‌方法二：通过绘图控制器‌

右键单击图形窗口边缘，弹出快捷菜单。

选择 ‌Plot Control...‌。

在弹出的对话框中切换到 ‌Appearance‌ 标签页。

取消勾选 ‌Show Mesh‌ 选项，网格线立即隐藏 ‌‌

‌方法三：通过“边”下拉菜单‌

在结果界面的 ‌Display 区域‌，找到 ‌“边”（Edges）下拉按钮‌。


选择 ‌“无线框”（No Wireframe）‌ 即可去除网格线 ‌‌

‌永久设置（可选）‌

点击顶部菜单 ‌Tools → Options‌。

左侧选择 ‌Results → Cloud Images‌。

将 ‌Display mesh on contour plots by default‌ 设为 ‌False‌，以后默认不显示网格 ‌‌


‌2. ANSYS APDL（经典界面）中关闭网格线‌

在后处理（/POST1）中，使用以下命令序列可仅显示外轮廓，隐藏内部网格线：

apdl

/POST

/SHADE, 1, 2 ! 使用Gouraud着色（带边界）

/EDGE, 1, 1, 0 ! 仅显示轮廓边，不显示内部边

PLDISP, 1 ! 显示变形结果

关键说明：/EDGE, 1, 1, 0 中第三个参数 0 表示‌不显示内部边‌，从而实现“去网格”效果 ‌‌

‌3. 快捷键（仅限 Mechanical）‌

在 ANSYS Mechanical 界面中，直接按键盘 ‌H 键‌，可快速隐藏/显示所有网格线 ‌‌

上面方法适用于 ANSYS 2024 R1 等主流版本，操作界面和命令在近年版本中保持一致 ‌‌
