ansys形状优化

在 ANSYS 中进行‌形状优化‌（Shape Optimization），通常是指通过调整结构的几何形状，在满足约束条件下优化目标性能（如最小化应力、减轻重量、提高刚度等）。根据当前主流版本（如 ANSYS 2025 R1）及公开资料，以下是关键信息汇总：

‌核心方法与工具‌

‌拓扑优化 vs 形状优化‌

‌拓扑优化‌：在给定设计空间内自由分配材料，决定“材料该放哪里”‌‌

‌形状优化‌：在已有拓扑基础上优化边界形状，使应力分布更均匀、减少应力集中‌‌

注：ANSYS Workbench 18.0 后，“Shape Optimization”模块已更名为“Topology Optimization”，但功能包含形状优化能力‌‌

‌主要实现方式‌

‌ANSYS Workbench 内置 Shape/Topology Optimization‌（适用于概念设计）‌‌

‌Tosca Shape（需额外许可）‌：与 ANSA 前处理集成，支持复杂形状优化‌‌

‌CAESES + ANSYS Workbench 耦合‌：用于参数化复杂几何的自动化形状优化‌‌


‌响应面法（RSM）‌：通过 Design Exploration 模块构建近似模型，高效寻优‌‌

‌基本操作流程（以 ANSYS Workbench 为例）‌

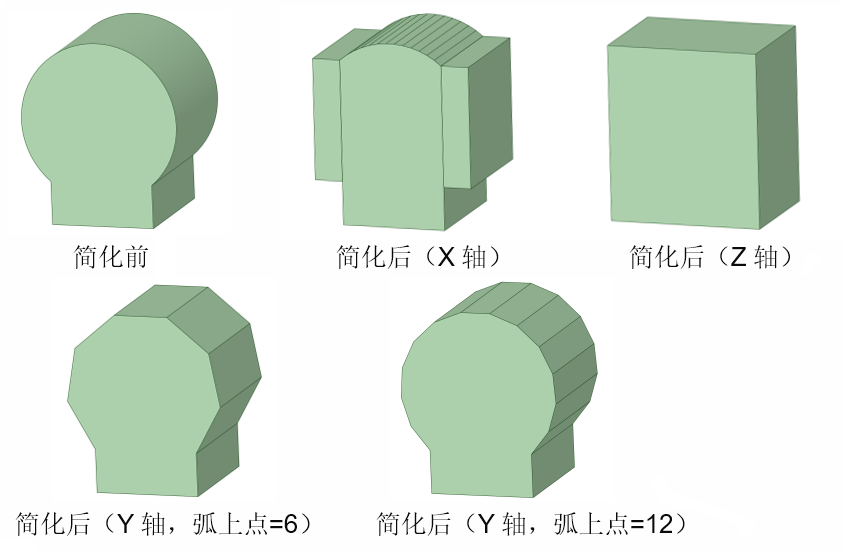

‌建立几何模型‌：简化模型，保留关键连接与加载区域‌‌

‌划分网格‌：网格质量影响结果精度，建议使用较细网格‌‌

‌施加边界条件与载荷‌：约束和载荷需符合实际工况‌‌

‌插入 Shape/Topology Optimization 系统‌：

在 ‌Tools → Options → Appearance → Beta Options‌ 中启用测试功能（仅限旧版本如 16.2、19.0）‌‌

新版本（18.0+）直接在工具箱中拖入 ‌Topology Optimization‌。

‌设置优化参数‌：


‌Target Reduction‌：设定目标减重比例（如 50%）‌‌

‌Display Option‌：设为 ‌Unaveraged‌ 以清晰显示可去除区域‌‌

‌求解并查看结果‌：

‌红色‌：可去除材料

‌棕色‌：边缘区域（可选去除）

‌灰色‌：需保留材料‌‌

‌后处理与重构‌：

将优化结果导出至 ‌SpaceClaim‌ 或 ‌DesignModeler‌ 进行光顺处理，生成可制造几何‌‌

‌注意事项‌

‌版本差异‌：


ANSYS 16.2/19.0：Shape Optimization 为 Beta 功能，‌无法自动传递几何数据‌，需手动重建模型‌‌

ANSYS 18.0+：支持数据传递，可直接导入 SpaceClaim 进行重构‌‌

‌结果验证‌：优化后建议用标准静力学分析验证强度与变形‌‌

‌适用场景‌：航空航天、汽车结构、机械支架等减重与性能提升需求高的领域‌‌

‌推荐学习资源‌

ANSYS 官方拓扑优化介绍 ‌‌

B站：ANSYS Workbench 形状优化实操（16.2 版） ‌‌

CSDN：ANSYS 结构优化技术详解 ‌‌

如需具体操作指导（如 Tosca 或 CAESES 耦合），可进一步说明使用场景或 ANSYS 版本。
