ansys怎么开两个窗口

阅读数 16

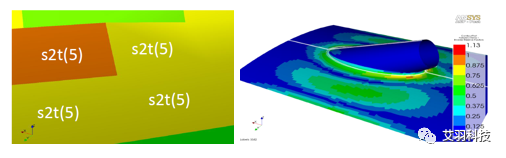

在 ANSYS 经典界面（Mechanical APDL）中，开启两个窗口主要通过 ‌PlotCtrls 菜单‌ 进行布局设置，支持左右或上下排列，最多可设置 5 个窗口。‌‌‌

预设布局快速设置

‌进入布局菜单‌：在主菜单中点击 Utility Menu > PlotCtrls > Multi-Window Layout，弹出窗口控制对话框。‌‌‌

‌选择窗口排列‌：在 Window Layout 选项中选择 Two （左右并排）或 Two （上下排列）。‌‌‌

‌应用显示模式‌：Display upon OK/Apply 建议选择 Multi-Plots（多窗口显示），点击 OK 后立即生效。若选 No-re-display 则保持屏幕不变，需手动刷新。‌‌‌

自定义窗口与内容

‌精细调整位置‌：若预设布局不满足需求，可进入 PlotCtrls > Window Controls > Window Layout，选择窗口号 WN（1-5），设置 Window geometry 为 Left half、Right half 等自定义大小。‌‌‌

‌设置显示内容‌：通过 PlotCtrls > Multi-plot control 分别设定每个窗口的显示类型（实体显示或图形显示），避免所有窗口显示相同内容。‌‌‌

‌执行绘图‌：设置完成后，点击 Plot > Multi Plots 即可在各窗口中显示设定的不同结果或模型视角。‌‌‌

注意事项与命令流

‌窗口激活‌：未被激活的窗口不会响应绘图命令，可通过 /WINDOW, wn, ON 命令激活特定窗口。‌‌‌

‌内容刷新‌：Replot 仅在上一次为多窗口显示模式下才会继续维持多窗口状态，否则可能恢复单窗口。‌‌‌

‌版本差异‌：上面操作适用于 ANSYS 经典界面，Workbench 界面通常通过拖拽标签页实现分屏。‌‌‌
