ansys两个体怎样粘接

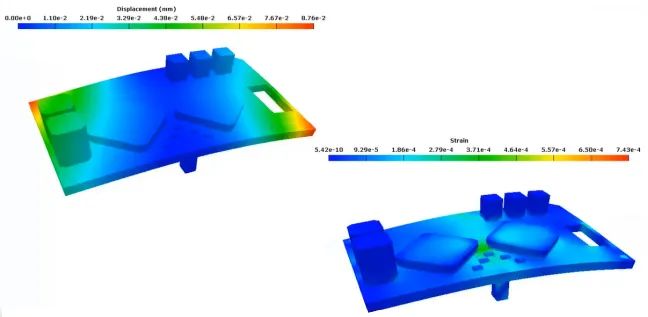

在 ANSYS 中将两个体（Volume）粘接，主要通过 ‌布尔运算中的 Glue（粘接）操作‌ 实现。该操作使两个体在接触边界处共用节点，但保持各自几何体的独立性，适用于后续网格划分和接触分析。

‌核心方法‌

‌使用 VGLUE 命令（APDL）‌

在 ANSYS APDL 环境中，执行以下命令：

apdl

VGLUE, V1, V

其中 V1 和 V2 是要粘接的两个体的编号。此操作会自动识别重合面，并创建公共子图元（面、线、关键点），同时删除冗余图元 ‌‌

‌GUI 操作路径（Workbench 或 Classic）‌

进入 ‌Preprocessor → Modeling → Operate → Booleans → Glue‌

选择两个体后确认执行 ‌‌

‌关键注意事项‌

‌几何必须严格接触或重合‌

两个体的接触面需在 ‌容差范围内完全重合‌，否则粘接失败 ‌‌


若从 CAD 导入模型，建议先在 DesignModeler 或 SpaceClaim 中清理几何间隙。

‌粘接 ≠ 合并‌

VGLUE 保留两个体的独立性（与 VADD 加运算不同），仅在接触面共享节点 ‌‌

‌粘接后建议压缩编号‌

粘接可能导致编号不连续，执行以下命令整理：

apdl

NUMCMP, VOLU ! 仅压缩体编号


NUMCMP, ALL ! 压缩所有实体编号 ‌‌:ml-citation{ref="2" appearance="aggregated" data="citationList"}

‌Workbench 中的替代方案‌

若使用 ‌ANSYS Workbench‌，可直接在 ‌Mechanical‌ 中设置 ‌Bonded Contact‌（绑定接触），无需几何粘接即可实现类似效果 ‌‌

路径：在 ‌Connections‌ 下创建 ‌Bonded Contact‌，选择两个接触面即可 ‌‌

‌常见错误及解决‌

‌错误提示：“The input areas do not meet the conditions for the VGLUE operation”‌

原因：接触面存在微小间隙或未完全重合 ‌‌

解决：检查几何是否共面，或使用 ‌Tolerance‌ 参数放宽容差（需谨慎）。

‌粘接后网格划分失败‌

可能因粘接后拓扑变化导致局部网格不匹配。建议在粘接前确保接触面网格兼容，或使用 ‌Merge Nodes‌ 补充处理 ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS APDL 布尔操作帮助

CSDN ANSYS APDL 实战教程
