在 ANSYS（尤其是 Workbench 平台）中，将两个结构（几何体或部件）连接起来，需根据实际工程需求选择合适的连接方式。以下是常用且推荐的连接方法，适用于不同场景：一、基于接触的连接方式（适用于实体、壳、梁等单元混合模型）
绑定接触（Bonded Contact）
适用于两部件完全粘合、无相对滑动或分离的情况（如焊接、胶接）。
自动创建于导入装配体时，也可手动添加：右击 Connections → Insert → Manual Contact Region，指定接触面与目标面，类型设为 Bonded。
推荐用于静态结构分析中的刚性连接
摩擦接触（Frictional Contact）
允许分离和有限滑动，适用于螺栓连接、轴承配合等。
需设置摩擦系数（如 0.2），常用于模拟真实装配关系
不分离（No Separation） / 粗糙（Rough）
分别用于允许滑动但不允许分离，或完全无滑动的场景
二、基于网格或节点的连接方式（适用于非连续网格或不同单元类型）
网格连接（Mesh Connection）
用于连接存在微小间隙或不匹配网格的两个体。
操作路径：Mesh → Mesh Edit → Mesh Connection Group，设置容差大于间隙值，自动生成连接
支持手动指定主从面，适用于壳-壳、壳-实体等异构网格连接
节点耦合（Coupling）
强制两个或多个节点的自由度（如 UX、UY、UZ）取相同值。
适用于模拟铰接、销轴、刚性区域等。
路径：Main Menu → Preprocessor → Coupling/Ceqn → Coupling DOFs
约束方程（Constraint Equation, CE）
更灵活地定义自由度间关系（如 U1 = 2*U2），适用于复杂运动学约束
三、专用连接类型（适用于特定物理行为）
关节连接（Joint）
提供多种运动副（如 Revolute、Cylindrical、Spherical 等），模拟机械连接
适用于梁-实体、体-体之间的运动约束
点焊（Spot Weld）
用于局部连接两个表面或实体，模拟点焊工艺
适用于薄板结构（如汽车车身）
梁连接（Beam Connection） / 弹簧（Spring）
模拟弹性或刚性支撑、减震器等
四、几何级连接（建模阶段）
共享拓扑（Shared Topology）
在 SpaceClaim 或 DesignModeler 中启用，使相邻部件在网格划分时自动生成共用节点。
要求几何面完全贴合或设置合理重合容差
优点：网格连续、计算高效；缺点：对复杂装配体可能增加网格密度

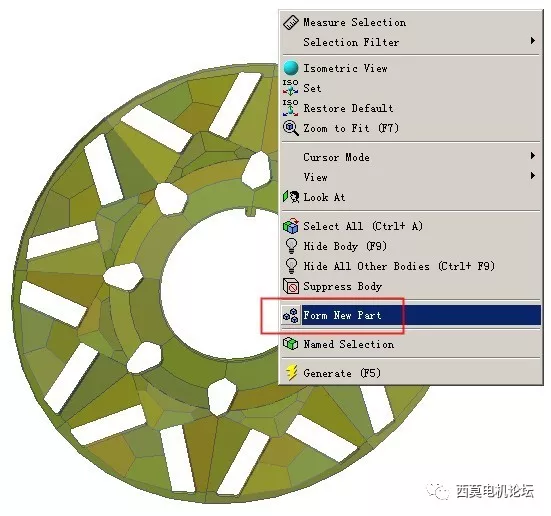

Form New Part / Boolean Union
将多个体合并为一个多体部件，实现几何连续，适用于整体结构分析
选择建议
场景 推荐连接方式
焊接/胶接 Bonded Contact 或 Shared Topology
螺栓连接 Frictional Contact + Bolt Pretension
薄板点焊 Spot Weld
不同单元类型（如梁+壳） Joint (MPC) 或 Mesh Connection
存在间隙的装配 Mesh Connection 设置容差
铰链/滑动副 Joint（如 Revolute、Translational）
⚠️ 注意：非线性接触（如 Frictional、No Separation）不适用于线性模态或谐响应分析，会被自动忽略
如需操作演示，可参考官方教程或以下资源：ANSYS Workbench 连接关系详解
螺栓连接案例
