在 ANSYS 中使用接触工具时提示“无效接触面”或“接触工具显示无效”，通常意味着接触对未能正确生成或激活。结合当前（2026年5月）最新公开资料和常见工程实践，以下是系统性排查与解决方法：一、核心原因与对应解决措施
接触面/目标面选择错误
未完整选中外表面节点，导致无法生成接触/目标单元。
解决：重新选择接触面和目标面，确保完整选中整个面的所有节点，优先使用“命名选择（Named Selection）”提高准确性
几何间隙或重叠
初始状态存在物理间隙或几何干涉，接触工具无法检测到有效接触。
解决：在 Solution Information 中查看 Maximum Gap Distance；
若最大间隙 > 模型特征尺寸的 0.1%，需启用 “Adjust to Touch” 或手动添加偏移量
使用 Contact Tool → Generate Initial Contact Results，红色区域即为无效接触对
接触类型设置不当
例如将应有滑动的场景设为 Bonded（绑定），但实际存在相对运动或初始间隙。
解决：若允许分离 → 选 Frictional（摩擦） 或 Rough（粗糙）；
若不允许分离但可滑动 → 选 No Separation（不分离）；
粘结仅用于完全固定连接且无初始间隙的场景
接触搜索范围（Pinball Radius）过小
默认弹珠半径不足以覆盖初始间隙或复杂曲面。
解决：在 Contact Details 中增大 Pinball Radius，建议设为接触区域特征尺寸的 1%~5%
网格质量差
接触区域网格过粗或单元畸变（雅可比比列 < 0.7），导致接触检测失败。
解决：在接触区域局部加密网格，确保 h ≤ R/5（R 为接触半径）
接触算法或刚度设置不合理
罚函数法中法向刚度因子（FKN）过大或过小，易引起穿透或振荡。
推荐设置：FKN = 0.1（法向刚度因子）
FTOLN = 0.1（穿透容差）
ICONT = 2（自动接触偏移）

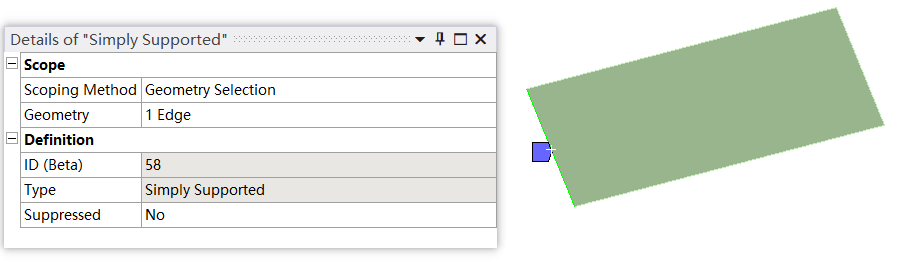

模型未充分约束
存在刚体位移，导致接触状态无法稳定。

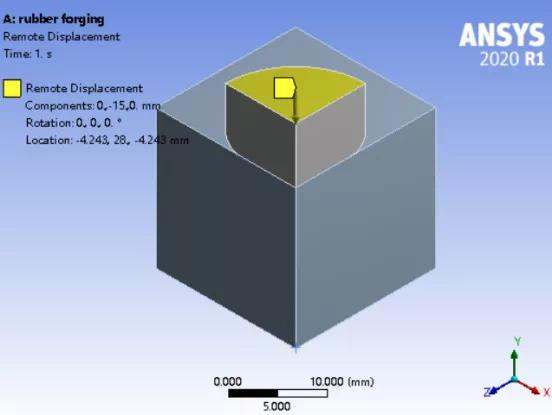

解决：检查是否出现类似错误提示 UY at node XXX is greater than 1000000，并添加必要约束
二、快速诊断流程（推荐顺序）
插入 Contact Tool → 右键 → Generate Initial Contact Results
→ 观察颜色状态：红色 = 无效，黄色 = 可能可接受，橙色 = 有穿透/间隙
放大检查接触区域几何
→ 是否有微小缝隙、重叠或未清理的边线？
查看 Contact Details
→ 确认 Contact Type、Pinball Radius、Detection Method 是否合理。
启用 Plot Contact Results
→ 查看 Contact Pressure、Sliding Distance、Contact Status 是否有输出
简化模型验证
→ 用两个简单立方体做接触测试，排除复杂几何干扰。
三、补充说明
若使用 Nonlinear Adaptive Region（如轴对称密封圈分析），Contact Tool 可能不可用，需通过 APDL 命令或后处理提取接触应力
对于 二维圆面与曲面接触，特别注意节点是否被完整选中，避免出现错误提示："No surface elements were generated because no exterior face... has all of its nodes selected."
如问题仍未解决，建议提供具体错误截图或 ANSYS 求解日志中的关键警告信息，以便进一步定位。
