在 ANSYS 中生成动画，主要通过 APDL 命令流 或 Workbench 图形界面 实现。根据当前主流版本（如 ANSYS 2025 R1）和公开资料，推荐以下两种方式：一、APDL 命令流生成动画（适用于经典 ANSYS）
这是最常用且灵活的方法，支持多种动画类型，包括变形、模态、时间历程等。
常用动画命令：ANTIME：生成随时间变化的动画（如瞬态分析结果）。
ANMODE：生成模态振型动画。
ANCNTR：生成云图动画（如应力、位移云图随时间变化）。
ANHARM：用于谐响应分析动画。
基本操作步骤：完成求解并进入后处理器：/POST
设置显示选项（如背景、图例、变形放大等）。
使用 ANTIME 等命令生成动画，例如：apdl
ANTIME, 15, 0.2,,, 2, 0, 5 ! 15帧，每帧0.2秒，结果数据来源为时间，范围0~5s
保存动画文件：apdl
/ANFILE, SAVE, filename, mp4 ! 保存为 MP4 格式
高阶技巧（高质量 GIF/视频）：使用 *DO 循环逐帧输出 PNG 图像，再用 Python 合成 GIF，可避免 ANSYS 自带动画的空白边框和模糊问题
示例 Python 代码：python
from PIL import Image
import os
def create_gif(image_folder, output_gif, duration=100):
images = []
for file_name in sorted(os.listdir(image_folder)):
if file_name.endswith(('.png', '.jpg', '.jpeg')):
images.append(Image.open(os.path.join(image_folder, file_name)))
if images:
images[0].save(output_gif, save_all=True, append_images=images[1:], duration=duration, loop=0)

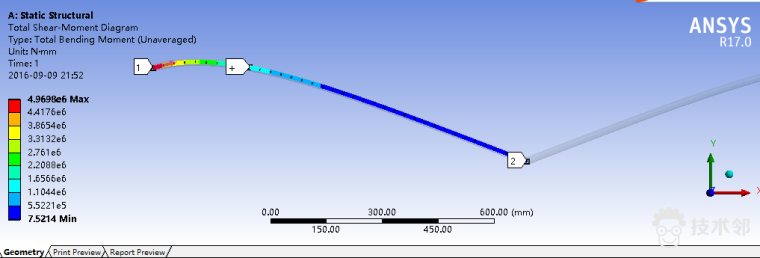

二、Workbench 图形界面生成动画（适用于结构/模态分析）
适用于不熟悉 APDL 的用户，操作更直观。
步骤：在 Solution 部分右键点击结果（如 “Total Deformation” 或 “Mode Shape”）。
选择 “Animate” → “Create Animation”。
在弹出窗口中设置：动画类型（如旋转、变形、时间历程）。
帧数、帧率、输出格式（MP4、AVI、GIF 等）。
点击 “Generate” 并指定保存路径。
此方法在 ANSYS 2020+ 版本中已支持直接导出 MP4，无需第三方工具
三、注意事项
文件格式：APDL 默认生成 .avi，但可通过 /ANFILE 指定 .mp4
Workbench 可直接选 MP
动画质量：高帧数（如 30+）和适当延迟（如 0.03–0.1 秒/帧）可提升流畅度
内存限制：使用 /SEG 存储大量帧可能卡死，建议帧数 ≤ 100 或改用逐帧保存图像法
如需具体命令流模板或 Workbench 操作截图，可参考 ANSYS 官方文档 或查阅 知乎专栏
