ansys螺栓连接简化

在 ANSYS Workbench 中对螺栓连接进行简化建模，核心目标是‌在保证分析精度的前提下显著提升计算效率‌。根据当前（2026年）公开资料，主流简化方法如下：

‌常用螺栓连接简化方法对比‌

‌绑定接触（Bonded Contact）‌

‌适用场景‌：仅关注整体结构变形/刚度，不关心螺栓受力或局部应力。

‌操作‌：在 Mechanical 中将螺栓孔接触面设为“Bonded”。

‌优点‌：求解极快，模型稳定。

‌缺点‌：高估连接刚度，无法获取螺栓轴力或孔边应力分布。

‌推荐度‌：⭐⭐⭐（适合初步分析或非关键连接）‌‌

‌梁连接（Beam Connection）‌

‌适用场景‌：需估算螺栓轴力，且模型含大量螺栓（如几十个上面）。

‌操作‌：在 Connections 下插入 Beam，指定螺栓孔边线，定义圆形截面（半径≈孔半径）及材料。

‌优点‌：计算效率高（分钟级），可后处理获取螺栓内力，误差通常 <5% ‌‌

‌缺点‌：不模拟螺栓头/螺母压紧作用及接触滑移。

‌推荐度‌：⭐⭐⭐⭐⭐（‌工程首选简化方案‌）‌‌

‌实体螺栓 + 预紧力（Full Bolt with Pretension）‌


‌适用场景‌：螺栓本身为分析重点（如疲劳、应力集中）。

‌操作‌：建立螺栓实体（可忽略螺纹），使用内置 Bolt Pretension 载荷，设置摩擦接触（如摩擦系数 0.2）‌‌

‌优点‌：结果最精确，可捕捉局部效应。

‌缺点‌：网格量大、求解慢（小时级）、设置复杂 ‌‌

‌推荐度‌：⭐⭐（仅用于关键螺栓或最终验证）‌‌

‌螺栓工具插件（BoltTools）‌


‌适用场景‌：批量创建大量带预紧力的螺栓连接。

‌操作‌：通过插件自动生成 Beam 或实体螺栓，支持自动化预紧力施加 ‌‌

‌优点‌：大幅提升建模效率，适合复杂装配体。

‌缺点‌：需安装插件，学习成本略高。

‌推荐度‌：⭐⭐⭐⭐（适用于工业级项目）‌‌

‌选择建议‌

‌若螺栓数量多（>10个）且非分析重点‌ → 优先使用 ‌Beam Connection‌ ‌‌

‌若仅需快速评估整体结构响应‌ → 可用 ‌Bonded Contact‌ ‌‌

‌若需精确螺栓应力或进行疲劳分析‌ → 必须采用 ‌实体螺栓 + 预紧力‌ ‌‌

‌若项目涉及数百个螺栓且无编程经验‌ → 推荐使用 ‌BoltTools 插件‌ 自动生成 Beam 螺栓 ‌‌

💡 ‌提示‌：根据最新研究，Beam 连接在多数工程场景中可将计算时间缩短 ‌90% 上面‌，同时关键结果误差控制在可接受范围内 ‌‌

如需操作演示，可参考以下资源：

ANSYS Workbench实战：用Beam连接快速模拟螺栓预紧力

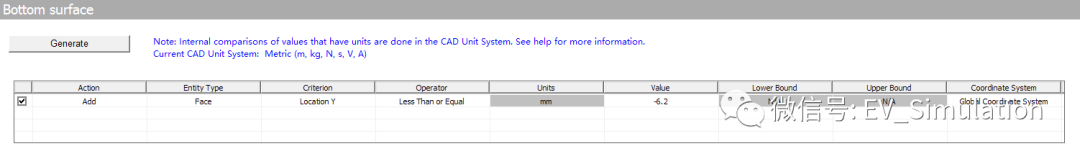

Workbench新功能：利用对象生成器快速创建大量螺栓连接
