ansys螺钉连接两部分

在 ANSYS 中模拟‌螺钉连接两部分‌（如两块板），需根据分析精度要求、计算资源和建模复杂度选择合适的方法。以下是基于公开资料整理的主流建模策略：

‌一、常用建模方法对比‌

‌绑定接触（Bonded Contact）‌

‌适用场景‌：初步分析、关注整体结构变形，不关心螺钉局部应力。

‌操作‌：在螺钉孔接触面手动设置为“Bonded”。

‌优点‌：建模简单、求解快。

‌缺点‌：无法施加预紧力，高估局部刚度，不能提取螺钉受力‌‌

‌梁单元螺栓（Beam Bolt）‌

‌适用场景‌：工程常用，平衡效率与精度。

‌操作‌：在 Connections 中插入 Beam，指定上下孔边线，定义圆形截面与材料。

‌优点‌：可提取轴向力，计算效率高。

‌缺点‌：无法模拟螺钉头/螺母与被连接件的压紧作用‌‌

‌实体螺钉（无螺纹）‌

‌适用场景‌：需考虑预紧力及接触行为。

‌操作‌：建立螺钉实体（含螺钉头），设置多对接触：

螺钉与螺母 → ‌绑定接触‌（若无详细螺纹）

螺钉头/螺母与板 → ‌摩擦接触‌（摩擦系数 ≈ 0.1–0.2）

两板之间 → ‌摩擦接触‌

螺钉光杆与孔壁 → 若有间隙，通常‌不设接触‌（避免误判）‌‌

‌预紧力加载‌：通过 ‌Bolt Pretension‌ 工具，分两步加载（载荷 + 锁定）‌‌

‌实体螺钉（含螺纹）‌

‌适用场景‌：研究螺纹应力集中（如疲劳分析）。


‌要求‌：网格尺寸 < 1/4 螺距，节点需对齐；使用 ‌Bolt Thread‌ 接触类型‌‌

‌缺点‌：计算量大，一般工程分析不推荐‌‌

‌二、推荐操作流程（以实体螺钉为例）‌

‌建模与材料‌

导入几何（两板 + 螺钉 + 螺母）。

分配材料（如 Structural Steel NL）‌‌

‌接触设置‌

删除默认接触，手动定义：

螺钉–螺母：‌Bonded‌

螺钉头–上板、螺母–下板、两板接触面：‌Frictional‌（μ=0.2）‌‌

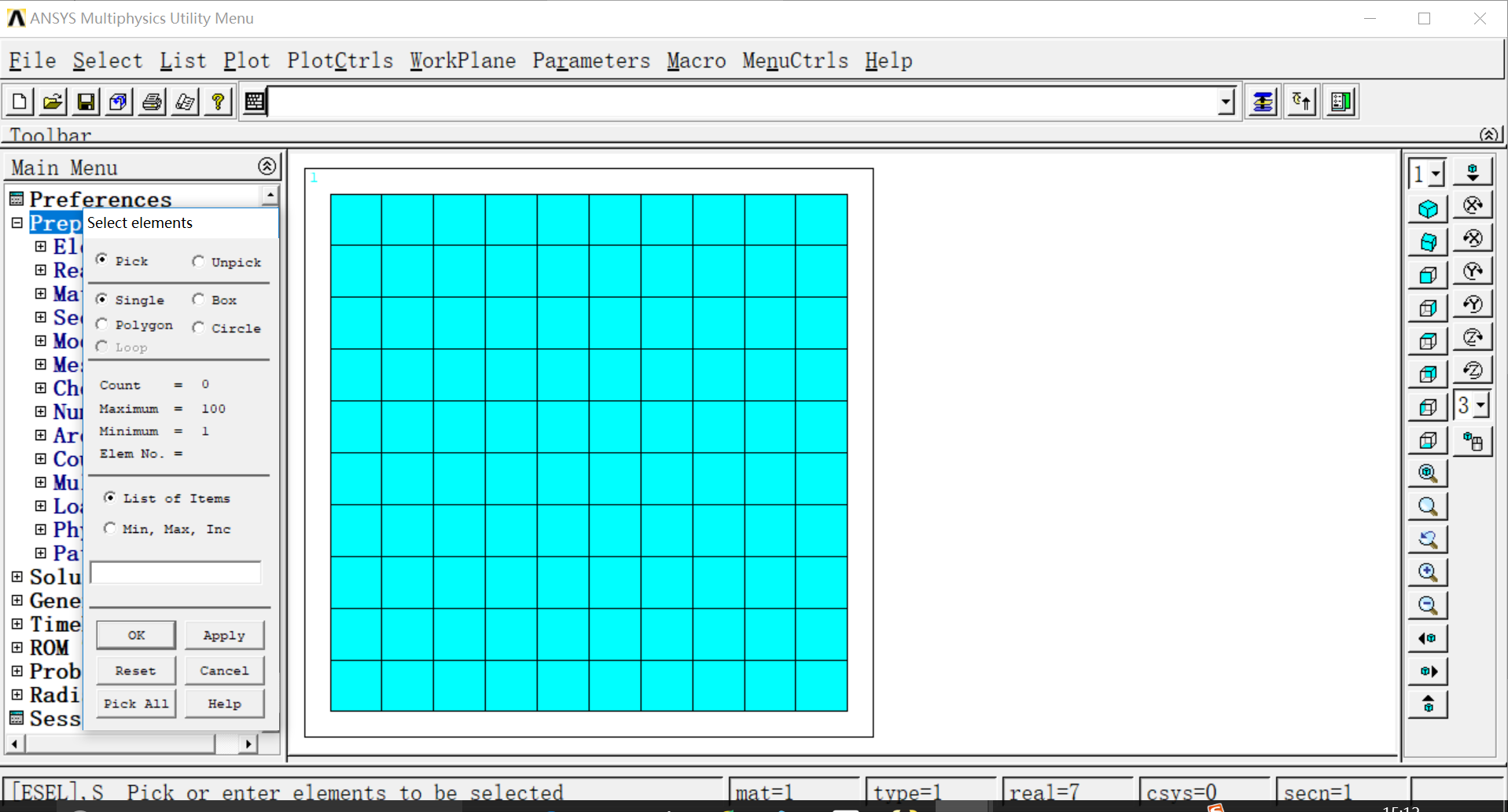

‌网格划分‌

螺钉体使用 ‌MultiZone‌ 方法，单元尺寸 ≤ 0.4 mm‌‌

接触区域需加密。

‌边界条件与载荷‌

固定支撑（如底板侧面）。

创建局部坐标系（Z 轴沿螺钉轴线）。

施加 ‌Bolt Pretension‌（如 100 N），分两步：

Step 1：加载预紧力

Step 2：锁定并施加剪力（如 20 N 沿 X 方向）‌‌

‌求解设置‌

分析类型：‌Static Structural‌

开启 ‌Large Deflection‌

设置 ‌Auto Time Stepping‌，初始子步 = 10‌‌

‌后处理‌

查看总变形、等效应力、接触面摩擦应力、反作用力‌‌

‌三、简化建议‌

若仅需估算连接刚度或整体响应 → 使用 ‌绑定接触‌ 或 ‌梁单元‌‌‌

若需评估预紧效果或滑移风险 → 必须使用 ‌实体螺钉 + 预紧力 + 摩擦接触‌‌‌

螺纹细节仅在研究失效或高应力区域时建立‌‌

更多实例可参考：ANSYS螺栓连接分析技术详解 ‌‌
