ansys 当前输出控制设置无效

‌ANSYS中输出控制设置无效通常是由于设置位置错误、命令语法问题、模型未求解或接触/网格等底层问题导致的。‌ 解决该问题需先确认在正确的求解环境中进行设置，并检查求解器输出文件（.out或.log）中的具体错误信息。‌‌‌

正确设置输出控制的方法

‌通过GUI菜单设置‌：在Mechanical APDL中，进入求解器环境后，路径为 ‌Main Menu → Solution → Load Step Opts → Output Ctrls → DB/Results File‌，选择输出频率（如Every substep）并确认。‌‌

‌通过APDL命令设置‌：使用 ‌OUTRES‌ 命令控制结果输出，例如 OUTRES,ALL,ALL 输出所有结果，或针对接触数据使用 OUTRES,CONTACT,ALL。


确保命令在求解步骤（/SOLU）中执行，且载荷步选项（如KBC, TIME）已正确定义。‌‌‌

检查求解器输出以定位错误

在Workbench中查看 ‌Solution Information‌ 下的 ‌Solver Output‌ 日志。

在APDL或Workbench项目文件夹中打开 ‌.out‌ 或 ‌.log‌ 文件，搜索 ‌Error、Warning、Fatal‌ 等关键词，定位具体错误描述。‌‌‌


其他常见问题与解决方法

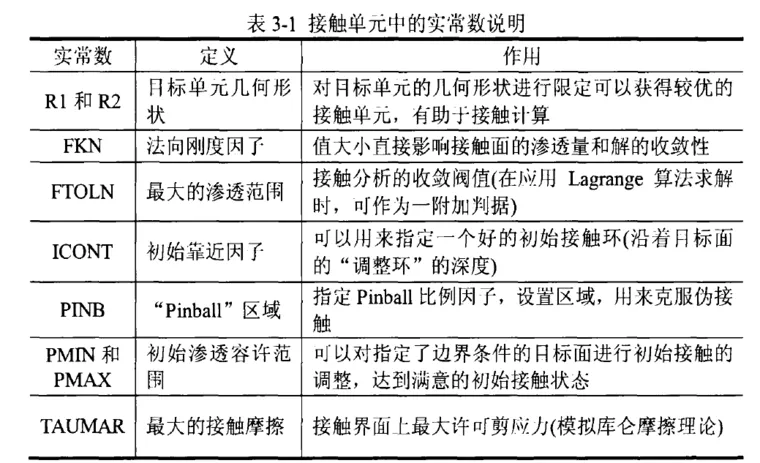

‌接触设置问题‌：若输出涉及接触结果，检查接触面是否激活、材料属性是否匹配（如弹性模量差异过大），可调整接触参数（如FKN）或使用 OUTRES,CONTACT,ALL 强制输出接触数据。

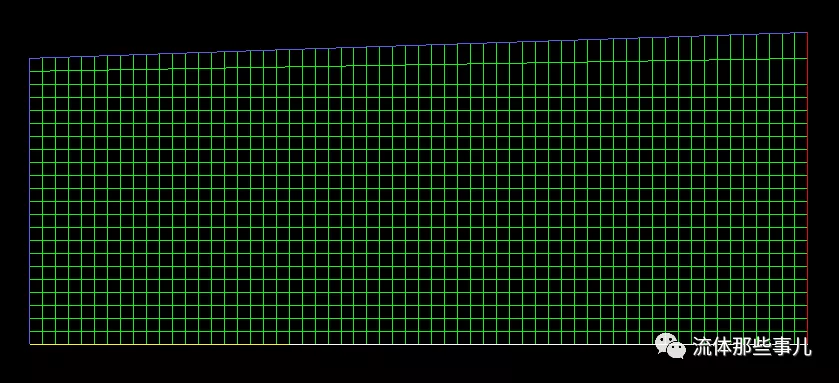

‌网格或约束问题‌：网格质量差（如负体积单元）或约束不足导致刚体位移，可能间接影响输出；需重新划分网格或添加约束/弱弹簧。

‌求解器配置‌：内存不足或求解器类型不当可能引发错误，可在Workbench的 ‌Tools > Solve Process Settings‌ 中增加内存分配或调整求解器（如改用稀疏矩阵）。‌‌‌
