ansys接触工具初始信息显示有几何间隙

当 ‌Ansys 接触工具初始信息显示有几何间隙‌ 时，说明在有限元模型中，两个本应接触的几何面之间存在物理分离。这种间隙可能源于 CAD 装配误差、网格离散化或接触定义不当，若不处理，可能导致求解失败（如刚体位移、不收敛等）‌‌

‌诊断与处理步骤‌

‌确认间隙大小‌

在 ‌Solution Information‌ 中查找 Maximum Gap Distance 和 Minimum Gap Distance。若最大间隙超过模型特征尺寸的 ‌0.1%‌，建议进行补偿处理 ‌‌

‌使用 Contact Tool 查看状态‌

在 ‌Connections‌ 分支下插入 ‌Contact Tool‌ → 右键选择 ‌Generate Initial Contact Results‌。

‌红色‌：存在初始间隙（需处理）

‌黄色/橙色‌：可能可接受，但需结合弹球半径判断 ‌‌

‌判断是否影响求解‌

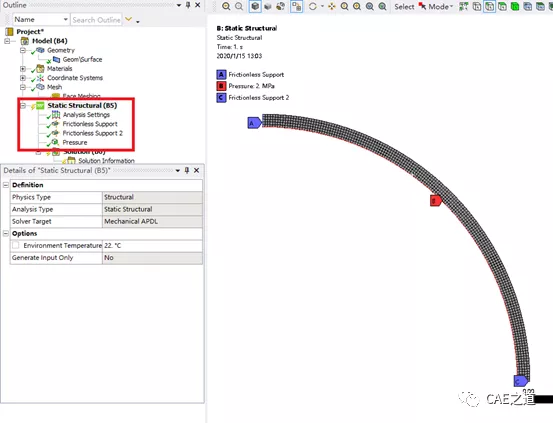

‌静力学分析‌：初始间隙易导致刚体运动和收敛失败，‌必须处理‌ ‌‌


‌动力学分析‌：可容忍一定间隙，因方程包含运动描述 ‌‌

‌常用处理方法‌

‌Adjust to Touch（调整至接触）‌

‌适用‌：非线性接触（无摩擦、粗糙、摩擦接触）

‌作用‌：闭合最小间隙，创建无应力“刚好接触”状态

‌注意‌：不适用于同心圆柱等需均匀接触的场景 ‌‌

‌Add Offset, No Ramping（添加偏移量，无渐变）‌

‌适用‌：已知精确间隙值，或需控制闭合方式

‌操作‌：在 ‌Contact → Interface Treatment‌ 中输入偏移量（正值闭合间隙）‌‌

‌增大 Pinball（弹球）半径‌

‌作用‌：扩大接触搜索区域，提高检测到小间隙的概率

‌适用‌：间隙较小但未被识别，或接触面复杂 ‌‌


‌优化网格‌

粗糙网格易引入数值间隙，‌细化接触区域网格‌可减少几何间隙误差 ‌‌

‌几何修正（谨慎使用）‌

仅在必要时使用，因数字补偿可能掩盖真实物理行为，尤其在间隙接触分析中 ‌‌

‌推荐操作流程‌

插入 ‌Contact Tool‌，生成初始结果，记录间隙值

根据间隙大小和分析类型选择处理方式

小间隙（<0.1%特征尺寸）→ ‌Adjust to Touch‌

已知精确间隙 → ‌Add Offset‌

接触未识别 → ‌增大 Pinball 半径‌

重新求解，验证接触状态是否变为 ‌Closed‌ 或 ‌Near Open‌ ‌‌

💡 ‌提示‌：在 ‌Connections‌ 下右键点击接触对，可直接查看 ‌Initial Contact Status‌，快速定位问题区域 ‌‌
