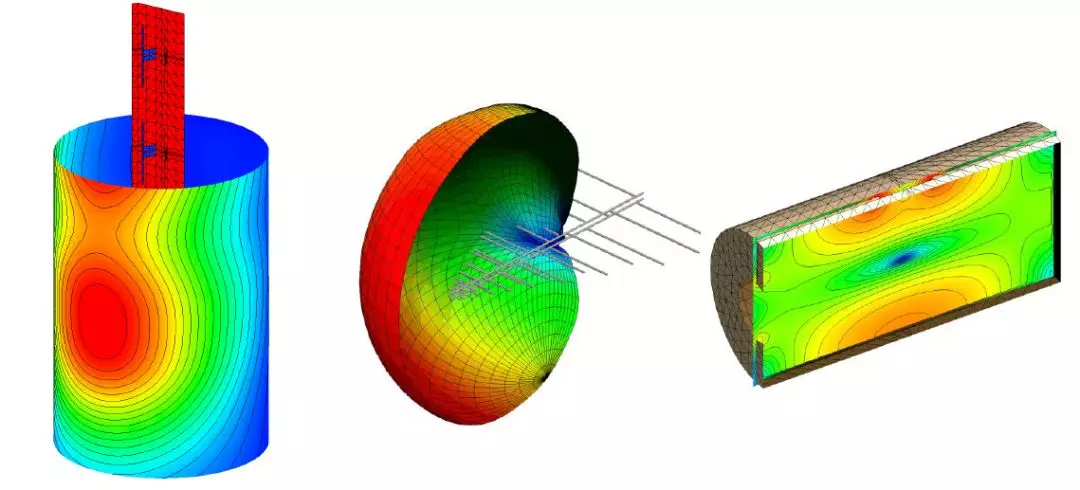

ansys单元质量判定标准

ANSYS单元质量判定没有单一的绝对标准，而是‌综合评估多个几何形状参数‌，每个参数都有其理想值和常用的经验性可接受范围。核心指标包括单元质量(Element Quality)、偏斜度(Skewness)、纵横比(Aspect Ratio)等，具体阈值需结合分析类型（如结构、流体）和单元类型调整。‌‌‌

通用核心判定指标

‌单元质量 (Element Quality)‌：综合反映单元形状优劣的归一化指标，范围0-

‌理想值‌：1（对应完美的正方形或立方体）。

‌可接受范围‌：平均值建议大于0.7。值低于0.01通常表示质量极差。‌‌‌

‌偏斜度 (Skewness)‌：衡量单元偏离其理想形状（如等边三角形、正方形）的程度，范围0-

‌理想值‌：

‌经验阈值‌：

‌优秀(Excellent)‌: 0-0.

‌良好(Good)‌: 0.25-0.

‌可接受(Fair)‌: 0.5-0.

‌需改进(Poor)‌: >0.


通常建议大部分网格的偏斜度小于0.5。‌‌‌

‌纵横比 (Aspect Ratio)‌：单元最长边与最短边之比，衡量单元的“瘦长”程度。

‌理想值‌：1（等边三角形或正方形）。

‌可接受范围‌：对于结构分析，通常建议平均值小于20；为获得较好的应力解，建议小于3-5。软件默认警告值常为20。‌‌‌

其他重要指标

‌雅可比比 (Jacobian Ratio)‌：反映单元映射的畸变程度。值越接近1越好。对于六面体单元，常建议大于0.7；对于高阶单元，有来源建议可接受范围可达


‌正交质量 (Orthogonal Quality)‌：对计算流体动力学(CFD)分析尤为重要，范围0-

‌理想值‌：

‌可接受范围‌：主流区域建议大于0.3，边界层区域建议大于0.

‌翘曲因子 (Warping Factor)‌：评估四边形面（如壳单元、六面体面）的翘曲程度。

‌理想值‌：

‌可接受范围‌：通常建议小于0.05-0.1。不同单元类型的软件默认警告和错误限值不同。

‌最大内角 (Maximum Corner Angle)‌：

‌理想值‌：三角形为60°，四边形为90°。

‌警告/错误限值‌：软件通常对过大内角（如三角形>165°，四边形>155°-179.9°）发出警告或错误。

‌平行偏差 (Parallel Deviation)‌：衡量四边形对边的平行度，理想值为0°。无中间节点时，警告值常为70°。‌‌‌

应用注意事项

‌综合评估‌：应同时查看多个指标，而非依赖单一参数。ANSYS Workbench的Mesh模块提供“Quality”图表和云图，可快速定位低质量单元。

‌阈值灵活性‌：上述范围多为工程经验值。实际分析中，需结合具体物理场（结构、流体等）、单元类型（线性/二次）以及对结果的精度要求来调整。

‌关注软件警告‌：ANSYS会对超出默认警告/错误限值的网格质量参数给出提示，这是最直接的判定依据之一。‌‌‌
