ansys质量点

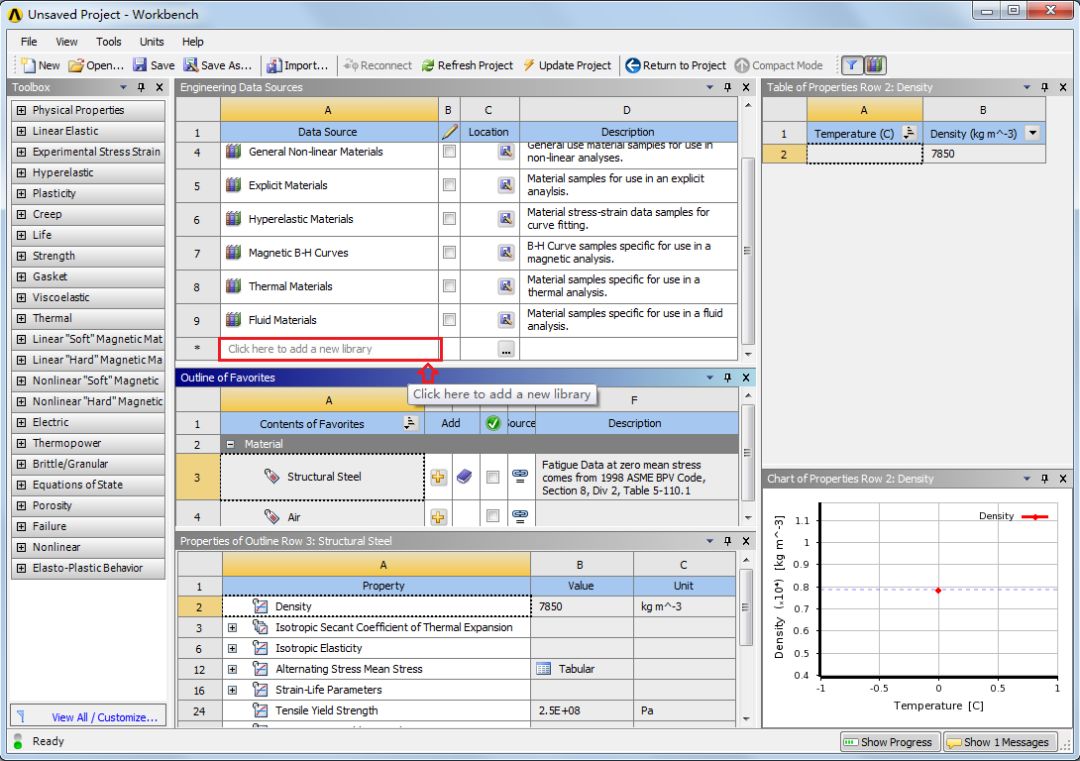

在 ANSYS Workbench 中，‌质量点（Point Mass）‌ 是一种用于模拟未显式建模的附加质量或惯性效应的简化工具，广泛应用于静力、模态、谐响应、瞬态动力学等分析类型中。

‌核心概念与用途‌

‌主要作用‌：

模拟未建模部件的质量（如螺栓、附件等）对结构动力学行为的影响。

在大质量法（Large Mass Method）中，将加速度激励转换为等效力激励，用于谐响应或瞬态分析 ‌‌

‌适用载荷类型‌（仅与‌加速度相关‌的载荷可作用于质量点）‌‌

✅ 加速度（Acceleration）

✅ 标准重力（Standard Earth Gravity）

✅ 旋转速度（Rotational Velocity，产生离心力）

❌ 集中力（Force，直接施加在几何上，不通过质量点）

‌设置方法（Workbench）‌

在 ‌Model‌ 或 ‌Geometry‌ 下右键 → 插入 ‌Point Mass‌。

在 Details 窗口中设置：


‌Geometry‌：选择作用面、边或顶点（质量点附着位置）。

‌Mass‌：输入总质量值。

‌Mass Moments of Inertia‌（可选）：用于动力学分析（如模态、谐响应），需输入 Ixx、Iyy、Izz。

‌Coordinate System‌：定义质心坐标（默认为几何形心）。

‌Behavior‌（行为）：

一般情况：‌Deformable‌（柔性）。

大质量法中：必须设为 ‌Rigid‌（刚性）‌‌

‌高级用法（大质量法）‌‌‌

将 Point Mass 转换为 Remote Point（右键 → Promote to Remote Point）。

施加 ‌Remote Displacement‌ 或 ‌Remote Force‌ 在该点上。

质量值通常为结构质量的 ‌10⁶ 倍‌（推荐范围 10³ ~ 10⁸ 倍）‌‌

‌与分布质量（Distributed Mass）的区别‌‌‌


特性 质量点（Point Mass） 分布质量（Distributed Mass）

‌质心设置‌ 可手动偏移 自动平均，无需设置质心

‌灵活性‌ 更高（可定义转动惯量、坐标偏移） 更简单，仅需总质量

‌结果一致性‌ 质心在形心时，结果与分布质量一致 结果更均匀，无局部集中效应

‌适用场景‌ 动力学分析、大质量法、局部附加质量 静力、模态等对局部惯性不敏感的分析

‌注意事项‌

‌自由度问题‌：若在刚性元主节点使用 MASS21 单元，‌必须包含转动惯量‌，否则会错误约束转动自由度 ‌‌

‌大质量法约束建议‌：避免使用固定约束，推荐用 ‌Remote Displacement‌ 打开激励方向自由度 ‌‌

‌验证‌：添加质量点后，应检查模态结果，确保前6阶刚体模态频率 < 1 Hz（尤其在柔性体建模中）‌‌

如需操作演示，可参考以下资源：

ANSYS Workbench Point Mass设置及使用（知乎）

有限元分析丨质量点（下）（仿真秀）
