ansys怎么看节点编号

在 ANSYS 中查看节点编号，根据使用的是 ‌经典 ANSYS（APDL）‌ 还是 ‌ANSYS Workbench‌，操作路径有所不同。以下是两种主流方式的详细说明：

‌一、经典 ANSYS（APDL）界面‌

在经典 ANSYS 的图形用户界面（GUI）中，通过以下步骤显示节点编号：

进入 ‌Utility Menu‌（实用菜单）。

选择 ‌PlotCtrls > Numbering‌。

在弹出的 ‌Plot Numbering Controls‌ 对话框中：

勾选 ‌Node numbers‌（节点编号）。

如需同时显示线、关键点等，可勾选对应选项（如 LINE、KP）。

点击 ‌OK‌，模型窗口中将显示节点编号。

✅ 提示：若只想查看特定区域的节点编号，可先用 ‌NSEL‌ 命令选择节点，再开启编号显示，避免界面过载 ‌‌

‌二、ANSYS Workbench 环境‌

在 Workbench 中，有以下几种方法：


‌方法 1：通过 Display 设置（适用于 Mechanical）‌

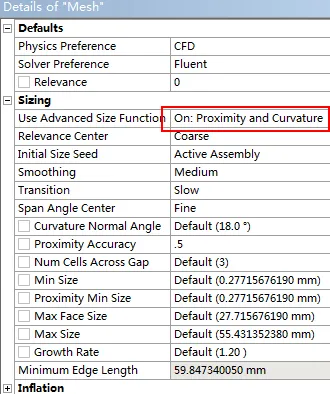

在 ‌Outline‌（模型树）中点击 ‌Mesh‌。

在顶部菜单栏点击 ‌Display‌ → ‌Animation‌。

在底部选项中勾选 ‌Node Numbers‌ 和/或 ‌Element Numbers‌。

可设置显示间隔（INC）、最小/最大编号范围等 ‌‌

‌方法 2：使用 FE Info 插件（推荐用于精确查询）‌

安装 FE Info ACT 插件 后：

选中任意节点或单元。

点击插件按钮，即可在左上角实时显示节点编号、坐标、所属单元等信息 ‌‌

‌方法 3：导出节点信息文件（适用于后处理）‌

在 ‌Solution‌ 下插入 ‌Command‌，输入如下命令并求解：


apdl

/PREP

NUMMRG,NODE

NUMCMP,NODE

*CFOPEN,node_info,txt

*VWRITE,'Node Number',' X',' Y',' Z'

*VWRITE,(F8.0,8X,F12.6,8X,F12.6,8X,F12.6)

*GET,Ntot,NODE,,COUNT

*DO,i,1,Ntot

*VWRITE,i,NX(i),NY(i),NZ(i)

*ENDDO

*CFCLOSE

求解后在求解目录下找到 node_info.txt，包含所有节点编号与坐标 ‌‌

‌三、补充说明‌

‌术语区分‌：

‌关键点（Keypoint, KP）‌：几何建模阶段的点。

‌节点（Node）‌：网格划分后的离散点，用于计算 ‌‌

‌命令流快捷方式（APDL）‌：

显示节点编号：/PNUM,NODE,

隐藏编号：/PNUM,NODE,

重绘图形：/REPLOT 或按 ‌Ctrl+R‌ ‌‌

如需进一步操作（如查询特定节点、按位置排序编号等），可结合 APDL 命令流实现 ‌‌
