ansys的动画导出方法

在 ANSYS 中导出动画的方法，依据所使用的模块（如 Mechanical、APDL、Fluent 等）有所不同。以下是主流场景下的动画导出方法：

‌1. ANSYS Mechanical / APDL（结构仿真）‌

适用于静力、模态、瞬态等结构分析结果的动画输出。

‌使用 ANTIME 命令生成 AVI/MPEG 动画‌

在 /POST1 环境下，设置好云图（如位移、应力）后，执行：

apdl

ANTIME, NFRAM, DELAY, NCYCL, AUTOCNTRKY, RSLTDAT, MIN, MAX

NFRAM: 帧数（如 50）

DELAY: 每帧间隔（秒，如 0.1）

RSLTDAT: 数据来源（2 表示时间历程）

默认输出文件为 file.avi，可使用 /ANFILE 自定义名称和格式：

apdl

/ANFILE, SAVE, filename, MP

‌使用 /SEG 命令逐帧存储后合成‌

适用于高精度动画，但内存占用大：

apdl

/SEG, MULTI, prefix, interval

*DO, i, 1, N


SET, i

/REPLOT

*ENDDO

/SEG, OFF

/ANFILE, SAVE, output, AVI

‌推荐做法（高质量）‌：

用 APDL 批量导出 PNG/JPEG 图像，再用 Python 合成 GIF 或视频：

python

from PIL import Image

import os

def create_gif(image_folder, output_gif, duration=100):

images = [Image.open(f) for f in sorted(os.listdir(image_folder)) if f.endswith(('.png', '.jpg'))]

images[0].save(output_gif, save_all=True, append_images=images[1:], duration=duration, loop=0)

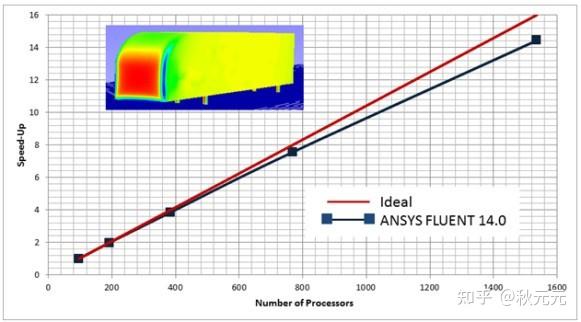

‌2. ANSYS Fluent（CFD 仿真）‌

适用于流场随时间变化的动画（如速度云图、粒子轨迹等）。

‌通过 GUI 导出‌：

进入 Results → Animations → Solution Animation Playback

在 Playback 对话框中，选择动画序列（如 animation-1）


设置格式为 ‌MPEG‌ 或 ‌AVI‌

点击 ‌Write‌ 生成视频文件 ‌‌

‌自动保存快照‌：

在 Solve → Monitors → Plot 中启用“Write to File”

设置每 N 步保存一次图像，后续用外部工具（如 FFmpeg、ImageJ）合成视频

‌3. ANSYS Zemax（光学设计）‌

适用于光学系统光线追迹、透镜旋转等动画。

导出格式支持：‌PNG、BMP、JPG、PDF（矢量图）‌

操作路径：

菜单栏：File → Export → Image

可设置透明度、颜色、截面视图等增强视觉效果 ‌‌

‌4. 其他建议‌

‌避免右侧空白区域‌：APDL 直接生成动画常有空白边，建议用图像序列 + Python 合成 ‌‌

‌控制帧率与质量‌：总时间 = 帧数 × 延时，提高帧数可 smoother 动画

‌Workbench 用户‌：可在 Mechanical 后处理中点击 ‌Animate‌ 按钮，右键选择 ‌Export Animation‌（支持 MP4、GIF）‌‌
