ansys模态分析动画怎么出来

在 ANSYS 中生成模态分析动画，主要通过后处理阶段对振型结果进行动态展示。根据所使用的 ANSYS 环境（Workbench 或 APDL），操作方式略有不同。

‌ANSYS Workbench 中生成模态动画‌

‌完成模态分析求解‌

在项目 schematic 中右键点击 ‌Solution‌，选择 ‌Solve‌，确保已成功求解。

求解完成后，左侧树状菜单中的 ‌Solution‌ 会亮起。

‌查看并播放振型动画‌

右键点击 ‌Solution > Modal Shape‌，选择 ‌Evaluate‌。

软件会自动显示第一阶模态的变形云图动画（默认为振型形状）。

若需查看其他阶次，可右键 ‌Modal Shape‌ → ‌Insert > Mode Shape‌，然后在 Details 面板中修改 ‌Mode‌ 编号。

‌导出动画文件（可选）‌

在 ‌Results‌ 界面中，点击工具栏中的 ‌Export Video File‌ 按钮。

支持导出格式包括：‌MP4、WMV、AVI、GIF‌。

可设置帧数、持续时间、是否循环等参数 ‌‌

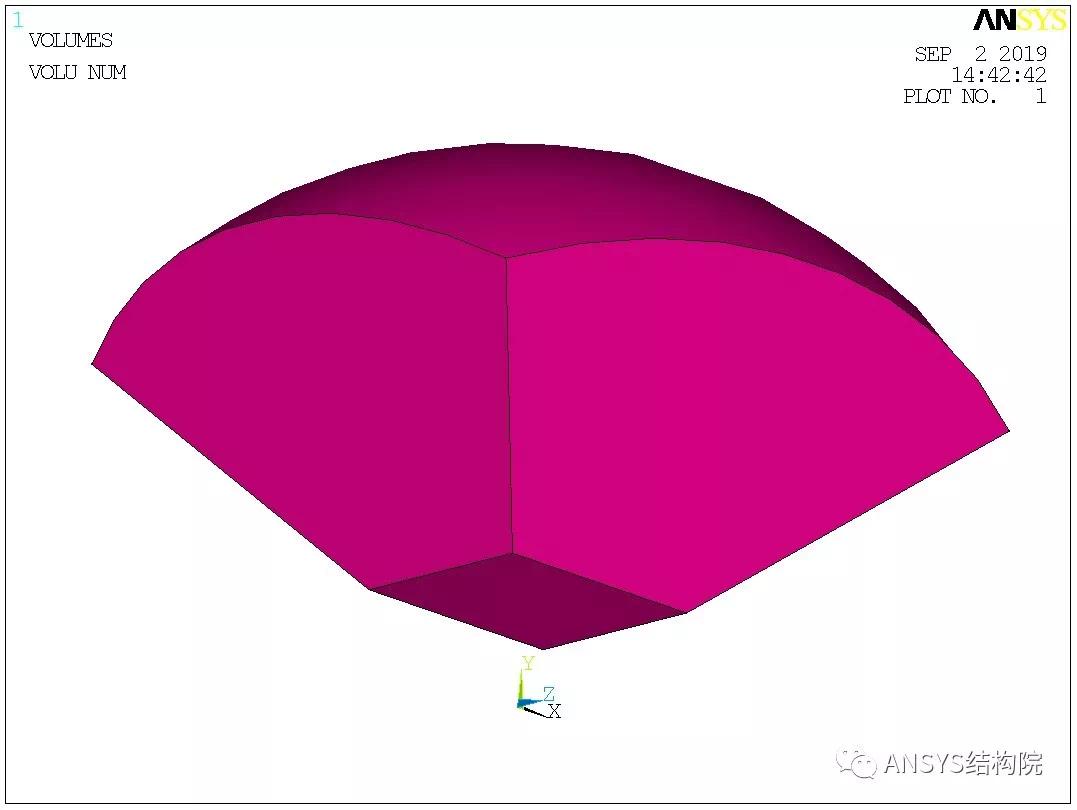

‌ANSYS APDL（经典界面）中生成模态动画‌

‌进入后处理器‌

apdl

/POST


‌读取模态结果‌

使用 SET 命令读取特定模态（如第 1 阶）：

apdl

SET,1,1 ! 读取第1阶模态结果

‌生成模态动画‌

使用 ANMODE 命令自动生成模态振型动画：

apdl

ANMODE, NFRAM, DELAY, NCYCL, AUTOCNTRKY, RSLTDAT, MIN, MAX

NFRAM: 帧数（默认 5）

DELAY: 帧间隔（秒）

NCYCL: 循环次数

RSLTDAT=1: 表示使用模态数据 ‌‌

‌或使用关键帧控制视角动画‌

通过 /ANG 命令逐步旋转视角，配合 /SEG 捕获帧：

apdl

/SEG,DELETE

/SEG,MULTI,FILE,0.

*DO,I,1,


/ANG,1,10,YS,

/REPL

*ENDDO

/SEG,OFF

/ANFILE,SAVE,FILE,AVI

‌播放或导出‌

生成后可通过 /ANIMATE,PLAY 播放，或通过 ‌DISPLAY Utility‌ 导出为 AVI/GIF ‌‌

‌常见注意事项‌

‌Workbench 默认动画基于“分布式帧”‌，适合单荷载步的模态分析；若需真实荷载步响应，应使用瞬态动力学分析 ‌‌

‌APDL 动画质量更高但操作复杂‌，推荐用于汇报场景；Workbench 更适合快速查看 ‌‌

若动画卡顿，可减少帧数或关闭图例更新 ‌‌
