ansys图片输出方法

在 ANSYS 中输出高质量图片，根据使用环境（Workbench 或 Classic APDL）和需求（单张导出或批量处理），有多种方法。以下是主流且实用的方案：

‌一、ANSYS Workbench 图片输出方法‌

‌推荐操作路径‌：

在结果树中右键点击目标结果（如 Equivalent Stress）。

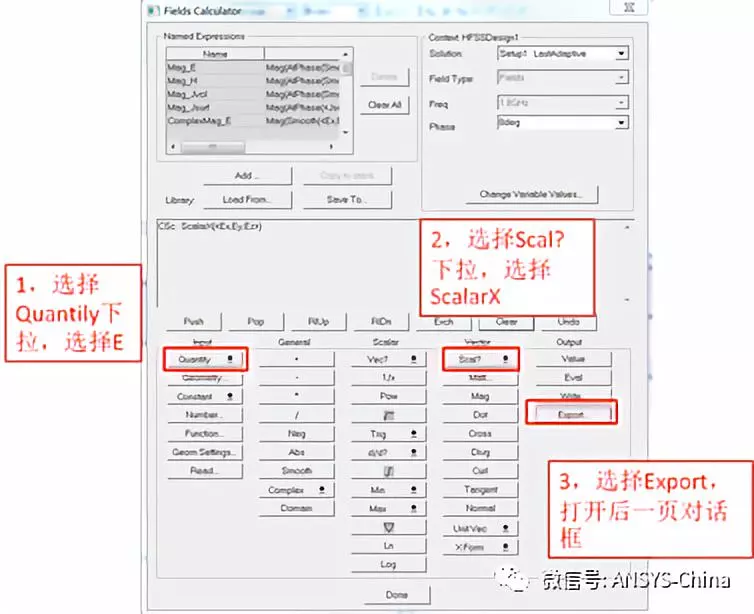

选择 ‌“Export to Image”‌ 或点击工具栏中的 ‌相机图标‌。

在弹出的对话框中设置：

‌分辨率比例‌：建议 ‌4:1‌（论文级清晰度）或 ‌2:1‌（会议报告）‌‌

‌仅图像（Image Only）‌：勾选以去除比例尺、坐标系等干扰元素‌‌

‌背景‌：可设为 ‌白色‌ 或默认背景‌‌

‌字体缩放‌：适当放大（如 1.5–2.0）提升可读性‌‌

‌高级设置‌（通过 Options）：

进入 ‌Tools → Options → Graphics‌。

可设置默认输出格式、是否显示图像设置窗口、是否捕捉图例等‌‌

‌二、ANSYS Classic (APDL) 图片输出方法‌

APDL 支持命令行批量输出，适合自动化处理：

‌推荐命令流（批量高质量 PNG）‌：

apdl


/SHOW,PNG ! 设置输出格式为 PNG

/GFILE,1200 ! 设置分辨率为 1200 像素（平衡质量与文件大小）‌‌:ml-citation{ref="4,7" appearance="aggregated" data="citationList"}

/RGB,INDEX,100,100,100,0 ! 设置背景为白色

/RGB,INDEX,0,0,0,15 ! 设置前景色为黑色

*DO,I,1,ZBS,2 ! 循环输出每步结果（ZBS 为总步数）

SET,1,I

PLNSOL,U,Y ! 输出 UY 云图（可替换为其他结果）

*ENDDO

/SHOW,CLOSE ! 关闭输出

此方法生成文件名为 Jobname000.png, Jobname001.png 等，可配合 /RENAME 重命名‌‌


‌GUI 手动导出（适用于单张）‌：

路径：‌Utility Menu → PlotCtrls → Redirect Plots → To PNG File‌ 或 ‌To JPEG File‌‌‌

建议选择 ‌PNG 格式‌，文件小、无损、支持透明背景‌‌

‌三、通用建议‌

‌格式选择‌：

‌论文/出版物‌：优先使用 ‌PNG‌（清晰、文件小）或 ‌TIFF‌（无损，适合印刷）‌‌

‌PPT/演示‌：可使用 ‌EMF‌（矢量格式，可编辑文字），但需手动导出‌‌

‌避免截图‌：质量低且含界面元素‌‌

‌背景优化‌：

使用 ‌白色背景‌ 更适合文档插入。可通过 /RGB 命令或 GUI 中的 “Force White BG” 选项实现‌‌

‌批量处理‌：

APDL 中使用 ‌/SHOW + 循环‌ 是最稳定高效的批量出图方式‌‌

Workbench 无原生批量导出命令，需手动逐个导出或借助第三方脚本（如 ANSYS Automation API）。

如需进一步操作演示，可参考以下视频教程：

ANSYS WB输出最高清图片技巧

ANSYS Workbench高质量结果云图输出指南
