ansys给定了最小尺寸为什么网格尺寸还

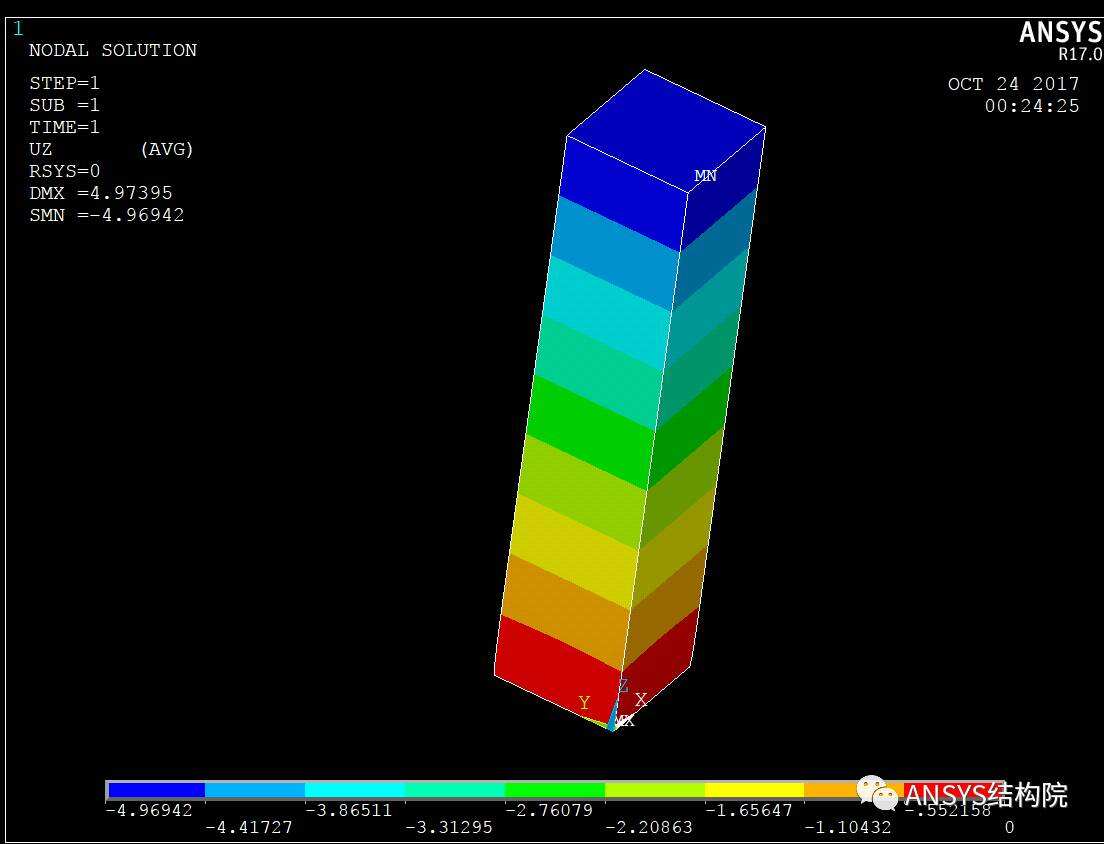

在 ANSYS 中，即使设置了最小网格尺寸（如 Min Size 或 Element Size），实际生成的网格仍可能‌小于该设定值‌。这是由 ANSYS 的网格自适应机制决定的，而非软件缺陷。

核心原因

‌几何特征驱动细化‌：当模型存在高曲率区域（如小圆角、锐边）或狭窄间隙时，ANSYS 会自动加密网格以准确捕捉几何细节，‌突破全局最小尺寸限制‌。

‌尺寸函数（Size Function）优先级高于全局参数‌：曲率、邻近性等自适应控制属于动态尺寸函数，其作用层级高于全局 Min Size 或 Element Size。

‌局部控制覆盖全局设置‌：若使用了局部网格控制（如 Local Sizing、Inflation），其设定可能强制生成更小单元，尤其在“Hard”行为下。

典型场景举例

‌曲率细化‌：设全局 Element Size = 5mm，但模型有半径 1mm 的圆角 → ANSYS 可能生成 ‌0.5mm 单元‌ 以保证曲率捕捉精度 ‌‌

‌邻近性加密‌：两表面间距 2mm，全局尺寸设为 3mm → 网格仍会在间隙内加密至 ‌1mm 或更小‌ ‌‌


‌局部控制覆盖‌：局部设置 Element Size = 0.3mm (Hard)，全局 Min Size = 0.5mm → 实际仍按 ‌0.3mm 生成‌ ‌‌

如何控制或避免意外细化

‌关闭自适应功能‌：将 Use Adaptive Sizing 设为 No，可减少自动加密 ‌‌


‌调整曲率/邻近性参数‌：

增大 Curvature Normal Angle（如从 30° 调至 60° 或 90°）‌‌

关闭 Capture Proximity 或增大 Proximity Min Size ‌‌

‌使用局部最小尺寸约束‌：在局部控制中显式设置 Local Min Size，限制最小单元尺寸 ‌‌

‌几何简化‌：若微小特征对分析无影响，可启用 Mesh Defeaturing 删除无关细节 ‌‌

✅ ‌关键理解‌：Element Size 是‌目标平均尺寸‌，不是硬性上限；ANSYS 优先保证‌几何精度与物理场分辨率‌，因此允许局部突破全局限制 ‌‌
