ansys单元尺寸多大合适

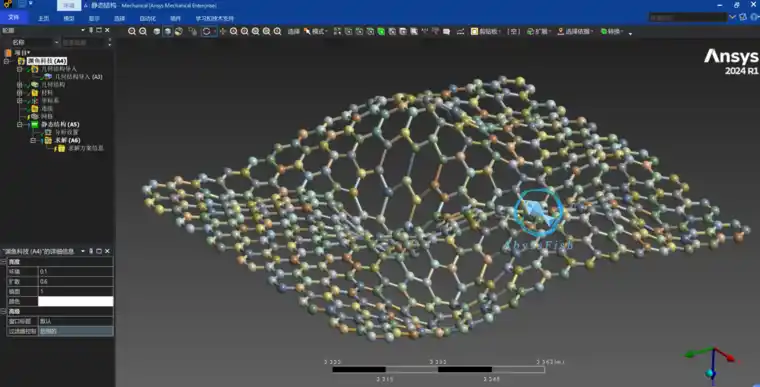

在 ANSYS 中，‌没有统一适用的“合适”单元尺寸‌，其取值需根据‌模型几何特征、分析类型、精度要求与计算资源‌综合确定。以下是基于公开资料的实用指导原则：

‌一、通用推荐原则‌

‌几何特征主导‌：单元尺寸应‌不大于模型最小特征尺寸的 1/3 至 1/5‌，以准确捕捉细节（如小孔、圆角、薄壁）‌‌

示例：若模型有 3 mm 小圆角，则局部单元尺寸建议 ≤ 1 mm（1:3）或 ≤ 0.6 mm（1:5）‌‌

‌全局初始参考值‌：

对于‌常规结构静力学分析‌，若模型尺寸在 100 mm 级别，可先尝试 ‌3–5 mm‌ 的全局单元尺寸，兼顾精度与效率‌‌

对于‌简单规则模型‌（如长方体、圆柱），可使用 ‌5–10 mm‌ 单元‌‌

‌渐进加密策略‌：


先用较粗网格（如 5 mm）进行初步分析；

在应力/应变梯度大的区域（如孔边、支撑处）局部加密至 ‌2–3 mm‌；

对关键细节（如接触区、裂纹尖端）进一步细化至 ‌0.5–1 mm‌‌‌

‌二、不同分析场景的特殊要求‌

‌结构分析（静力/模态）‌：

普通结构：‌3–5 mm‌ 通常足够；

应力集中区域：‌≤ 最小特征尺寸 / 5‌‌‌

‌CFD（流体分析）‌：

边界层第一层高度需满足 ‌y+ < 1‌（粘性子层）或 ‌y+ ≈ 30–300‌（对数律区），具体取决于湍流模型；

单元尺寸可参考 ‌1–3 倍边界层厚度‌‌‌

‌振动/声学分析‌：

最大单元尺寸 ‌≤ 最小波长 / 10–20‌，以避免数值色散‌‌

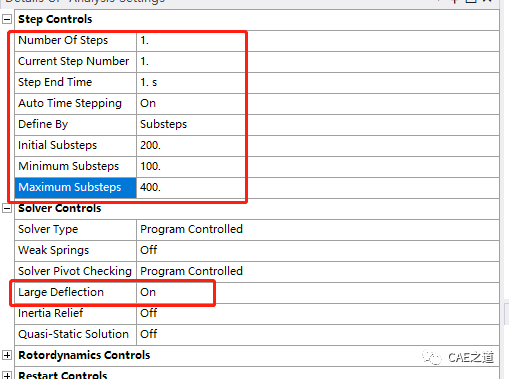

‌三、ANSYS Workbench 中的操作建议‌

‌全局设置‌：在 Mesh → Sizing 中设置 Element Size 作为初始基准‌‌

‌局部细化‌：

插入 Sizing，选择几何体（边/面/体）；

设置 Type = Sphere of Influence 或 Body of Influence；

输入局部尺寸（如全局尺寸的 1/2–1/3）‌‌


‌启用高级功能‌：

开启 Curvature 和 Proximity 控制，自动细化高曲率/窄间隙区域‌‌

使用 Inflation 层处理边界层（CFD 或接触问题）‌‌

⚠️ ‌注意‌：Element Size 是‌目标尺寸‌，非硬性上限；软件可能因几何细节生成更小单元‌‌

‌四、验证与优化‌

‌网格收敛性测试‌：逐步加密网格（如 5 → 3 → 2 → 1 mm），观察关键结果（如最大应力）是否趋于稳定‌‌

‌质量检查‌：关注 ‌Jacobian Ratio‌（应 > 0.3）、‌Aspect Ratio‌ 等指标，避免畸形单元‌‌

如需进一步操作指导，可参考 ANSYS 官方文档或工程实践案例。
