ansys中如何显示尺寸

在 ANSYS 中显示尺寸，主要取决于所使用的模块（如 DesignModeler、Meshing 或 Discovery）以及具体需求（查看几何尺寸或网格单元尺寸）。以下是常见操作方法：

‌一、查看几何模型的实际尺寸‌

‌在 ANSYS Workbench 的 DesignModeler (DM) 模块中‌：

进入 DM 模块。

在顶部菜单栏点击 ‌Tools‌ → ‌Analysis Tools‌ → ‌Distance Finder‌。

使用鼠标选择模型上的点、边、面等特征，系统会实时显示距离、长度、半径等尺寸信息 ‌‌

‌在 ANSYS Discovery 中‌：

启用 ‌“尺寸预览”‌ 功能（Size Preview），将鼠标悬停在几何体上，即可动态显示相关几何元素的尺寸（如边长、半径、厚度等）‌‌

‌二、查看网格划分后的单元尺寸‌


‌在 ANSYS Meshing 中‌：

网格尺寸（Element Size）通常以目标值形式设置，但实际生成的网格可能因几何细节自动细化 ‌‌

要查看当前网格的尺寸分布：

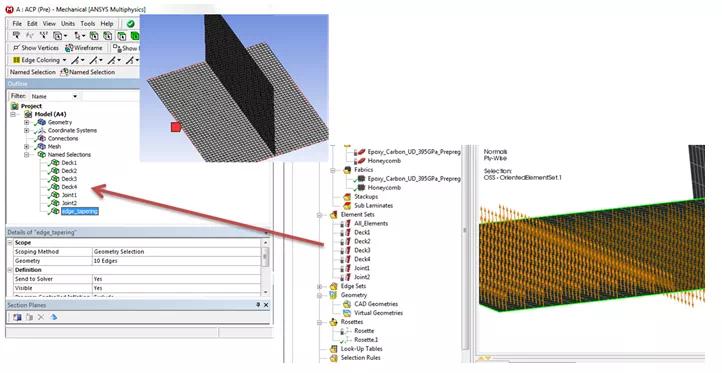

在左侧模型树中选中 ‌Mesh‌。

查看右侧 ‌Details of Mesh‌ 面板中的 ‌Element Size‌ 值（这是全局或局部设置的目标尺寸）‌‌

若需可视化实际单元尺寸，可切换到 ‌Meshing‌ 界面，使用 ‌“Size Function”‌ 或 ‌“Proximity”‌ 控制查看局部加密区域 ‌‌

‌注意‌：ANSYS 默认启用自适应尺寸函数，‌实际最小单元尺寸可能小于设定的 Element Size‌，尤其在曲率大或间隙小的区域 ‌‌


‌三、显示网格单元尺寸的数值（非图形）‌

在 Meshing 界面：

右键点击 ‌Mesh‌ → ‌Generate Mesh‌。

网格生成后，在 ‌Statistics‌ 或 ‌Mesh Metrics‌ 中可查看平均单元尺寸、最小/最大尺寸等统计信息 ‌‌

总结

需求 操作位置 关键步骤

查看几何尺寸 DM 或 Discovery 使用 ‌Distance Finder‌ 或 ‌尺寸预览‌ 功能 ‌‌

查看网格目标尺寸 Meshing 查看 ‌Details of Mesh → Element Size‌ ‌‌

查看实际最小网格尺寸 Meshing 依赖 ‌尺寸函数‌，可能小于设定值 ‌‌

如需进一步操作指导，可参考官方文档或 ANSYS 帮助系统（按 F1）。
