ANSYS 软件中的单元类型丰富多样，主要涵盖结构、热、流体、电磁及耦合场等物理领域，常见的具体单元系列包括梁单元（Beam）、壳单元（Shell）、实体单元（Solid）、杆单元（Link）及点单元（Mass）等。初步资料中提及的 Mass21 点单元、SOLID65 混凝土单元及低阶四面体单元均属于其中的特定类型，实际应用中需根据分析维度、精度要求及物理场特性进行匹配选择。
单元类型主要分类体系
ANSYS 单元类型通常依据物理场属性和几何维度进行双重分类，以满足不同工程仿真需求。
按物理场属性划分
结构单元：用于力学分析，包括梁、壳、实体、杆等，是最常用的单元类型。
热单元：用于热传导、热辐射分析，如 SOLID70、SOLID90 等，核心自由度包含温度（TEMP）。
电磁单元：用于电场、磁场及电磁波分析，如 SOLID97、SOLID122 等。
流体单元：用于流体动力学分析，包含不可压缩流体及多孔介质单元。
耦合场单元：用于多物理场相互作用分析，如热 - 结构耦合（SOLID5）、磁 - 结构耦合（SOLID62）等。
按几何维度与形状划分
一维单元（线单元）：模拟沿直线分布的结构，如杆单元（Link）和梁单元（Beam），适用于桁架、细长轴等。
二维单元（面单元）：模拟平面或曲面结构，包括平面应力/应变单元（Plane）和壳单元（Shell），适用于薄板、薄膜等。
三维单元（体单元）：模拟立体结构，包括四面体（Tet）、六面体（Hex）等实体单元，适用于复杂三维零件。
特殊单元：包括点单元（如 Mass21）、接触单元、弹簧 - 阻尼单元（Combin）等，用于模拟集中质量、连接关系或边界条件。
常用结构单元系列及特性
结构分析是 ANSYS 的核心应用场景，以下列举经典及常用单元编号及其关键特性。
杆与梁单元（Link & Beam）
杆单元：仅承受拉压，不能承受弯矩。常见类型有 LINK1（二维）、LINK8（三维）、LINK10（仅拉或仅压）。
梁单元：可承受拉、压、弯、扭。经典类型包括 BEAM3（二维）、BEAM4（三维弹性）、BEAM188/189（三维线性/二次，支持截面定制）。
适用场景：细长杆件、桁架结构、螺栓连接等。
壳与平面单元（Shell & Plane）
壳单元：适用于薄壁结构，兼具面内薄膜刚度和面外弯曲刚度。
SHELL181：4 节点线性单元，适用于薄板、复合材料，支持大变形。
SHELL281：8 节点二次单元，适用于复杂曲面、高阶非线性分析。
SHELL63：弹性壳单元，适用于线性分析。
平面单元：用于二维简化分析，如 PLANE2（6 节点三角形）、PLANE42（二维实体）。
实体单元（Solid）
低阶单元：如 SOLID185（8 节点六面体）、SOLID285（4 节点四面体），计算效率高，适用于初步分析。
高阶单元：如 SOLID186（20 节点六面体）、SOLID187（10 节点四面体），精度更高，适用于应力集中区域。
专用实体单元：SOLID65：专为钢筋混凝土设计，支持混凝土开裂与压碎模拟，常配合 TB,CONCR 材料模型使用。
SOLID70/90：专用热实体单元。
点与连接单元（Mass & Combin）
Mass21：点单元，具有 6 个自由度（3 个平动 +3 个转动），用于模拟集中质量。
Combin 系列：如 COMBIN14（弹簧 - 阻尼）、COMBIN39（非线性弹簧），用于模拟减震器、弹性支撑等。

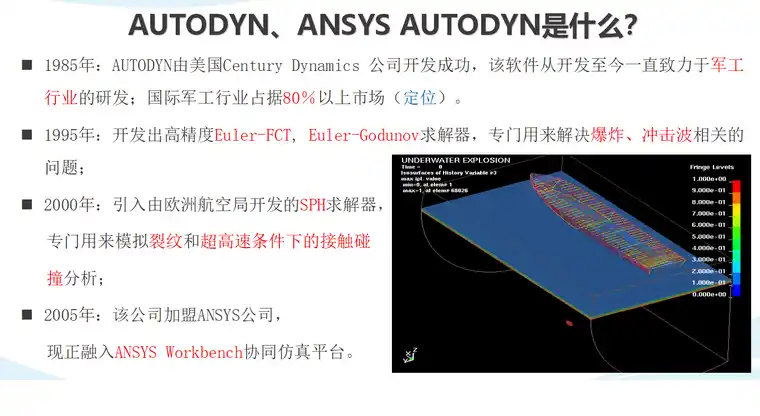

显式动力学单元（LS-DYNA）
适用于冲击、爆炸等高速非线性问题，如 SOLID164（显式块单元）、BEAM161（显式梁单元）、SHELL163（显式薄壳）。
单元选型与精度效率权衡
选择合适的单元类型直接影响计算精度与求解效率，需遵循以下原则。
几何适配原则
长细比大：优先选用梁单元（Beam），计算效率远高于实体单元。
厚度薄：优先选用壳单元（Shell），避免实体单元在厚度方向网格过密导致计算量激增。
三维复杂：选用实体单元（Solid），复杂几何体推荐使用四面体单元（Tet10/Tet4）以便网格划分。
阶次选择原则
低阶单元（线性）：如 Hex8、Tet4，节点少、计算快，但精度较低，适用于初步设计或应力梯度小的区域。
高阶单元（二次）：如 Hex20、Tet10，带有中间节点，能更好逼近曲线边界和应力变化，适用于高精度分析或接触问题。
自由度匹配原则
单元自由度需与分析物理场对应，例如热分析必须选择含 TEMP 自由度的单元（如 SOLID70），结构分析需含 UX/UY/UZ 自由度。
对于耦合场分析（如热 - 结构），需选择支持多自由度的耦合单元（如 SOLID5、SOLID226）。
