ansys复杂建模

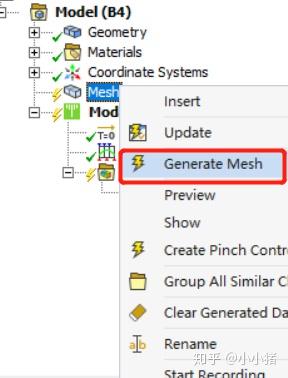

在 ANSYS 中进行‌复杂建模‌，需结合几何构建策略、参数化控制、布尔操作及网格优化等技术。根据当前（2026年）最新公开资料，以下是核心方法与实践要点：

‌一、建模策略选择‌

‌自底向上建模‌：从关键点（Keypoints）→ 线（Lines）→ 面（Areas）→ 体（Volumes）逐步构建，适用于规则或参数化结构 ‌‌

‌自顶向下建模‌：直接使用基本体素（如块、圆柱）并通过布尔运算组合，适合复杂外形 ‌‌

‌外部导入‌：对极复杂几何（如边坡、矿体），建议用 CAD 软件（如 CATIA、SolidWorks）建模后导入 ANSYS ‌‌

‌二、关键建模技术‌

‌组件（Component）管理‌：

将重复结构（如螺栓孔、齿轮组）分组命名，实现高效选择与边界条件施加 ‌‌

命令示例：CM, Cname, Entity（如 CM, BOLT_GROUP, KP）‌‌

‌布尔操作‌：

VGLUE：粘接多个体共享交界面；


VSBA：体相减（如创建螺纹沟槽）‌‌

‌局部坐标系‌：

在柱/球坐标系下创建阵列结构（如螺栓孔），大幅提升定位效率 ‌‌

‌参数化建模‌：

使用 APDL 宏或 DesignModeler 脚本定义变量（如直径、螺距），支持一键修改尺寸 ‌‌


‌三、复杂结构专项处理‌

‌裂纹建模‌：

裂纹尖端共用关键点，开口处设重合关键点；采用分区域 Swept 网格，尖端首层尺寸 ≤ 裂纹长/9 ‌‌

‌螺栓/螺纹建模‌：

在柱坐标系下创建螺旋线，通过面拉伸+布尔减生成螺纹沟槽 ‌‌

‌地质/矿体建模‌：

导入钻孔点云 → 生成等值面 → 体化后分层赋材料；使用自适应网格加密高梯度区域 ‌‌

‌四、优化建议‌

‌分阶段保存模型‌：每完成关键步骤另存为新文件，便于回溯 ‌‌

‌减少布尔运算‌：复杂模型（如边坡）尽量合并小实体，避免网格畸变 ‌‌

‌验证模型‌：使用 VPLOT 检查体完整性，VLIST 查找碎片 ‌‌

更多实战案例可参考：ANSYS几何建模实战 ‌‌

、参数化建模专栏 ‌‌
