ansys建模连接

在 ANSYS（尤其是 ‌Workbench‌ 环境）中进行建模连接，主要涉及 ‌装配体中多个零部件之间的接触或连接关系定义‌。根据公开资料和当前主流版本（如 ANSYS 2023R1），以下是关键连接类型及其建模方法：

‌一、常见连接类型及适用场景‌

‌绑定接触（Bonded）‌：模拟焊接或粘接，不允许分离或滑动。

‌无摩擦接触（Frictionless）‌：允许分离和自由滑动。

‌粗糙接触（Rough）‌：允许分离，但无滑动。

‌摩擦接触（Frictional）‌：允许分离与有摩擦的滑动。

‌点焊（Spot Weld）‌：用于连接板壳或实体结构，通过离散焊点传递载荷。

‌梁连接（Beam Connection）‌：用梁单元模拟螺栓、支架等连接件。

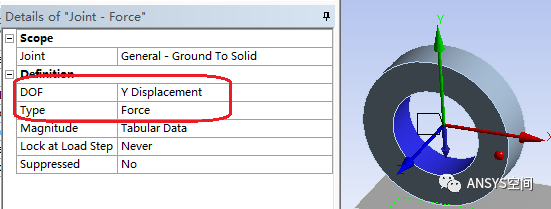

‌弹簧/关节（Spring/Joint）‌：模拟柔性连接或运动副。

‌自动接触生成‌：导入几何后自动识别接触对（需设置容差）。

‌二、典型连接操作步骤（以 Workbench Mechanical 为例）‌

‌导入几何并检查单位制‌

确保各部件在同一坐标系下，单位一致 ‌‌

‌启用自动连接（可选）‌

路径：File > Options > Connections

关键设置：

‌容差值‌：控制多远的面会被识别为接触。

‌搜索方式‌：建议设为“零件”以避免实体内部误触 ‌‌

‌手动创建连接（如需精确控制）‌

右键 Connections → Insert → 选择连接类型（如 Contact、Beam Connection、Spot Weld 等）‌‌

选择 ‌接触面（Contact）‌ 和 ‌目标面（Target）‌，可使用“爆炸视图”辅助选择 ‌‌

‌设置连接属性‌

‌接触类型‌：根据物理行为选择（如 Bonded 用于焊接）。

‌算法‌：一般用默认 Program Controlled（罚函数法）‌‌

‌穿透容差 / 弹性滑移容差‌：通常保持默认，除非收敛困难 ‌‌

‌特殊连接示例‌

‌点焊‌：必须使用 ‌四面体网格‌，六面体会报错 ‌‌

‌焊缝‌：需开启 Mesh Based Connection = Yes，再插入 Weld ‌‌

‌螺栓‌：可用 Beam Connection + 远端点模拟，支持预紧力施加 ‌‌


‌网格划分与求解‌

混合单元（梁+壳+实体）时，建议用 ‌MPC 约束‌ 实现连接协调 ‌‌

非线性接触（如摩擦）不适用于模态、谐响应等线性分析 ‌‌

‌后处理验证‌

使用 Contact Tool 检查初始接触状态，红色区域需重点关注 ‌‌

查看位移、应力云图，确认载荷传递合理 ‌‌

‌三、推荐学习资源‌

‌视频教程‌：

ANSYS Workbench 教程 2023 版建模 + 网格 + 分析全流程 ‌‌

Ansys Workbench基础02.4-梁连接 ‌‌

‌图文指南‌：

ANSYS点焊模拟实战案例 ‌‌

ANSYS中连续性焊缝的快速建模方法 ‌‌

⚠️ 注意：若模型包含 ‌螺纹、大变形、滑动失效‌ 等复杂行为，建议采用 ‌3D 实体螺栓模型‌ 或 ‌精细化接触设置‌，并使用非线性求解器 ‌‌
