ansys apdl文件保存及工程创建

在 ANSYS APDL 中进行‌文件保存‌和‌工程创建‌，主要涉及数据库（.db）文件、命令流（.log/.mac）以及工作路径设置。以下是基于权威公开资料整理的核心操作指南：

‌一、工程创建‌

‌启动 ANSYS Mechanical APDL‌

打开程序后，默认进入前处理器（PREP7），此时尚未创建任何工程文件。

工程由‌工作目录‌和‌作业名（Jobname）‌共同定义。

‌设置工作路径与作业名‌

通过 ‌Product Launcher‌ 设置默认保存路径（推荐自定义，避免使用系统临时目录）‌‌

在 APDL 命令行中输入：

apdl

/FILNAME,my_project

将作业名设为 my_project，后续文件将以此命名‌‌

‌开始建模‌

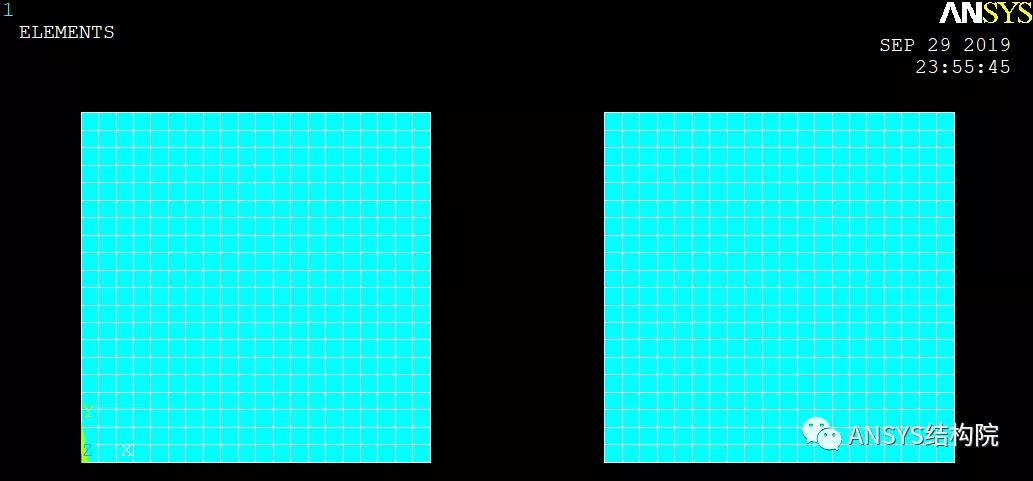

在 /PREP7 中定义几何、材料、网格等，所有操作会自动生成命令流并记录在 my_project.log 文件中‌‌

‌二、文件保存方式‌

ANSYS APDL 支持多种保存格式，适用于不同场景：


‌.db 文件（二进制数据库）‌

‌保存所有模型数据‌（几何、网格、边界条件等），适合完整保存工程状态。

‌GUI 操作‌：点击左上角 ‌File → Save as Jobname.db‌ 或点击工具栏磁盘图标 ‌‌

‌命令操作‌：

apdl

SAVE

SAVE,'my_project',,,'../results/' ! 指定路径和文件名‌‌:ml-citation{ref="6,11" appearance="aggregated" data="citationList"}

‌.log 文件（ASCII 命令流）‌

记录从启动到当前的所有 GUI 操作命令，可用于复现模型‌‌

自动生成于工作目录，文件名为 Jobname.log。

可手动另存为 .mac（宏文件）供重复调用‌‌

‌.cdb / .inp 文件（交换格式）‌

用于与其他 ANSYS 模块或第三方软件共享模型：

apdl

/CDB,SAVE_cdb ! 保存为 .cdb 格式‌‌:ml-citation{ref="8" appearance="aggregated" data="citationList"}


/INPUT,SAVE_inp ! 保存为 .inp 格式‌‌:ml-citation{ref="8" appearance="aggregated" data="citationList"}

‌提取 DB 文件的命令流（逆向工程）‌

若获得他人提供的 .db 文件，可通过以下步骤生成可读命令流：

打开 .db 文件（‌File → Resume → Jobname.db‌）‌‌

点击 ‌File → Write DB Log File‌，勾选 ‌Write essential commands only‌，生成 .lgw 文件‌‌

用文本编辑器打开 .lgw 文件即可查看建模命令‌‌

‌三、注意事项‌

‌.db 文件不兼容不同 ANSYS 版本‌，跨版本使用建议导出为 .cdb 或 .inp ‌‌

‌避免使用 .mac 作为自定义宏文件扩展名‌，以免与 ANSYS 内部宏冲突‌‌

参数化建模时，建议将关键变量（如尺寸、材料属性）用 *SET 定义，便于修改和复用‌‌

如需进一步学习 APDL 参数化建模，可参考：ANSYS APDL实战:从零构建参数化杯体模型 ‌‌
