ansys螺栓固定怎么约束

在 ANSYS 中模拟螺栓固定约束，核心在于‌接触关系定义‌、‌螺栓预紧力施加‌及‌边界支撑设置‌三方面。通常需在 Workbench 环境中通过 Static Structural 系统完成，确保模型能准确反映连接刚度与受力状态 。‌‌‌

接触与连接设置

‌接触类型选择‌：螺栓头、螺母与被连接件之间建议设置为‌摩擦接触 (Frictional Contact)‌，摩擦系数通常取 0.1-0.2，以允许微量滑移 。


‌简化处理‌：若仅关注整体刚度且忽略滑移，可使用‌绑定接触 (Bonded Contact)‌ 简化计算，但会高估连接处刚度 。

‌螺纹细节‌：若不关心螺纹应力，可忽略螺纹几何，采用光杆模型或虚拟螺纹技术 。‌‌‌

预紧力与载荷步

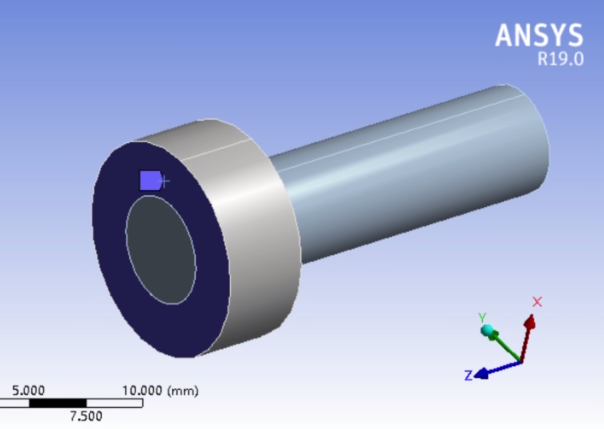

‌预紧力工具‌：需通过‌Bolt Pretension‌工具施加，方向沿螺栓轴向（需建立局部坐标系，Z 轴对齐螺栓轴线）。

‌载荷步设置‌：分析设置中至少包含两个载荷步：第一步设为‌Load‌（施加预紧力），第二步设为‌Lock‌（锁定预紧变形），以模拟拧紧后撤去扳手的状态 。

‌外载荷施加‌：若有外载荷，可在预紧锁定后的第三步施加 。‌‌‌


边界支撑条件

‌固定支撑位置‌：边界约束应施加在‌被连接件‌（如底板、法兰）的固定面上，通常在工件底面或侧面施加‌Fixed Support‌。

‌避免直接约束‌：不可直接约束螺栓本身，且避免在预紧截面附近施加固定约束，以防产生应力奇异 。

‌梁单元简化‌：若采用梁单元简化螺栓，可通过 Joint 建立两端点与工件的 Fixed 刚性连接 。‌‌‌
