ansys中螺栓预紧力如何施加

阅读数 22

在 Ansys 中施加螺栓预紧力主要有‌Workbench 图形界面‌和‌APDL 命令流‌两种方式，核心在于模拟螺栓拉伸并锁定变形。

Workbench 图形界面操作

‌建立局部坐标系‌：在 Mechanical 界面中，为每个螺栓创建局部坐标系，确保‌Z 轴沿螺栓轴向‌。‌‌‌

‌插入 Bolt Pretension‌：右键选择螺栓杆部圆柱面或截面，添加 Bolt Pretension 工具，选择新建的坐标系。‌‌‌

‌设置载荷步‌：需分步设置，第一步（Load）施加指定预紧力值，第二步（Lock）锁定预紧截面位移，第三步施加外部工作载荷。‌‌‌

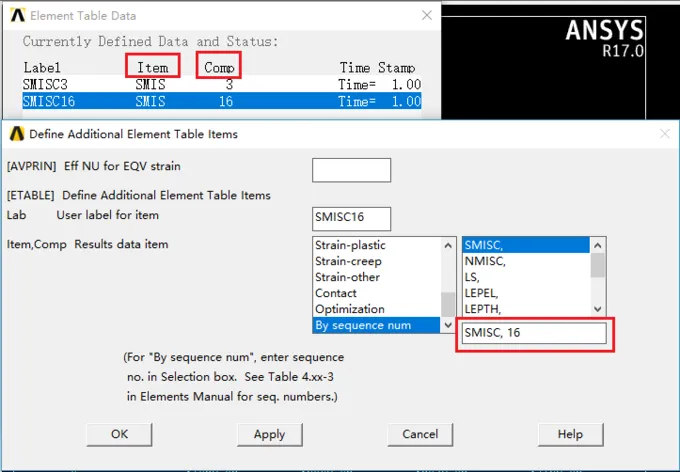

APDL 命令流方法

‌定义预紧单元‌：使用‌PRETS179‌单元，通过PSMESH命令在螺栓杆部指定位置生成预紧截面。‌‌‌

‌施加载荷‌：使用SLOAD命令施加预紧力，参数包括截面号、力的大小及载荷步设置。‌‌‌

‌锁定操作‌：在后续载荷步中将预紧力转换为位移锁定，模拟螺母拧紧后的状态。‌‌‌

关键注意事项

‌接触设置‌：螺栓头/螺母与连接件间建议设为‌摩擦接触‌，摩擦系数通常取 0.15。‌‌‌

‌收敛性‌：若计算不收敛，需检查网格质量、接触算法（推荐增广拉格朗日）及子步设置。‌‌‌

‌模型处理‌：建议将螺栓头和螺柱合并为一个 Part，确保网格连续性。‌‌‌
