ansys梁单元截面显示不出来

在 ANSYS 中梁单元截面显示不出来，通常不是计算错误，而是‌后处理显示设置问题‌。根据当前主流版本（如 ANSYS 2024 R1）和公开资料，原因及解决方法如下：

‌主要原因与解决方法‌

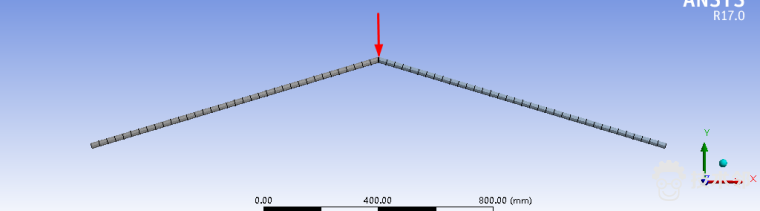

‌默认仅显示中心线‌：ANSYS（包括 Workbench 和 Classic）默认将梁单元以“线”形式显示，‌不自动渲染真实截面几何‌，这是为了节省内存并提高显示效率 ‌‌

‌截面未正确定义或未激活显示选项‌：即使截面已定义，若未启用“显示截面”功能，仍只看到线条 ‌‌

‌使用了不支持截面显示的单元类型‌：如 BEAM161（LS-DYNA）仅支持矩形截面可视化，其他形状默认不显示 ‌‌

‌解决步骤（按不同模块）‌

‌1. ANSYS Workbench（Mechanical）‌

在模型树中选中 ‌“Beam Section”‌ 或梁单元所属部件。

在右侧 ‌“Details of Beam Section”‌ 面板中：

找到 ‌“Display”‌ 选项。

勾选 ‌“Solid Beams”‌ 或 ‌“Show Beam Sections”‌。

若仍不显示，点击菜单栏：

‌PlotCtrls → Style → Size and Shape → 勾选 “Display of Element”‌ ‌‌

⚠️ 注意：自定义截面需通过 SpaceClaim 正确定义并关联颜色面与局部坐标系，否则无法渲染 ‌‌

‌2. ANSYS Classic（APDL）‌


使用命令启用截面显示：

apdl

/PSYMB, SECN, 1 ! 显示截面编号

EPLOT ! 重绘模型以显示截面

或通过 GUI 路径：

‌Utility Menu → PlotCtrls → Style → Size and Shape‌

勾选 ‌“Display of Element”‌ 下的 ‌“Beam Sections”‌ ‌‌

‌3. LS-DYNA（如使用 ls-prepost 或 HyperView）‌

梁单元默认仅显示为线，需手动启用截面显示：


在 ‌ls-prepost‌ 中按 → ‌Beam‌ → ‌Section‌ → 勾选 ‌“Show Section”‌。

设置 ‌Subdivisions ≥ 8‌ 以获得平滑截面轮廓 ‌‌

确保关键字中已正确定义 *SECTION_BEAM，且未被忽略 ‌‌

‌验证计算是否正确（即使不显示截面）‌

即使截面不显示，只要模型能正常求解，说明截面已生效。可通过以下方式验证：

查看 ‌应力云图‌：梁单元应呈现沿截面高度的非均匀应力分布（如弯曲正应力线性变化）‌‌

检查 ‌内力输出‌：弯矩、剪力等应非零且符合静力平衡 ‌‌

查看 ‌质量报告‌：梁部件质量应等于 ρ × A × L + nsm ‌‌

‌补充说明‌

‌BEAM188/189 单元‌：支持截面显示，但必须使用 SECTYPE 定义截面，‌不能使用实常数（R 命令）‌，否则会报错或无法显示 ‌‌

‌自定义截面‌：需通过 SECDATA 或 SECREAD 正确定义，否则可能出现“负面积”错误 ‌‌

如仍无法解决，建议检查是否使用了 ‌旧版后处理器‌（如 ls-prepost ≤ v4.7），其可能未写入截面元数据，需升级或重导出 d3plot 文件 ‌‌
