ansys怎么样施加轴向拉力

在 ANSYS 中施加轴向拉力，主要通过 ‌集中力（Force）‌ 或 ‌分布力（Pressure）‌ 实现，具体方法取决于模型类型（如梁、实体、壳单元）和分析场景。以下是基于公开资料整理的通用操作流程：

‌施加轴向拉力的核心方法‌

‌集中力法（适用于节点、关键点）‌

选择受力端的节点或关键点。

进入载荷施加路径：

Main Menu > Solution > Define Loads > Apply > Structural > Force/Moment > On Nodes。

在弹出对话框中：

选择目标节点；

指定力方向（FX、FY、FZ 或局部坐标系分量）；

输入拉力值（‌拉力为负值‌，若按传统力学正方向定义则需根据坐标系调整符号）‌‌

‌压力法（适用于面）‌

在端面上施加均匀压力；

‌注意：在 ANSYS 中，压力正值代表压应力，负值代表拉应力‌；

例如，施加 -1 MPa 的压力可模拟轴向拉力‌‌


‌位移法（模拟拉伸试验）‌

固定一端（Fixed Support）；

在另一端施加指定位移（如 UX = 0.1 mm），间接实现拉伸效果‌‌

‌典型操作步骤（以 ANSYS Workbench 为例）‌

‌创建几何模型‌（如线体、实体拉杆）。

‌分配材料属性‌（如弹性模量、泊松比）‌‌


‌添加约束‌：

在一端施加 ‌Fixed Support‌（固定约束）‌‌

‌施加载荷‌：

选中另一端面或节点；

点击工具栏 ‌Loads > Force‌；

在 Details 窗口中设置：

Define by = Components；

输入 X/Y/Z 方向分量（如拉力沿 X 轴，则 X Component = -10000 N）‌‌

‌网格划分与求解‌。

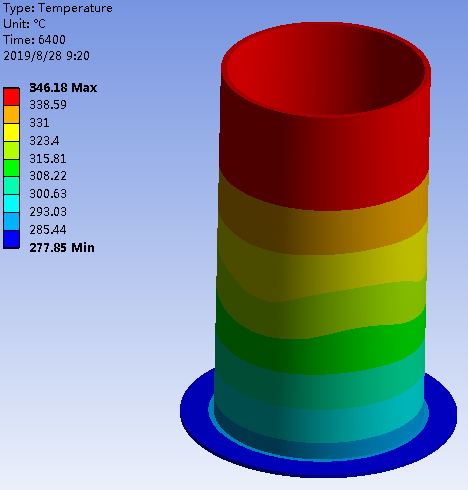

‌后处理‌：查看轴向变形、应力云图等‌‌

‌注意事项‌

‌坐标系选择‌：若力方向非全局坐标轴对齐，建议先定义‌局部坐标系‌，再沿其轴施加力，避免手动分解分量‌‌

‌单位一致性‌：确保力、长度、材料属性单位统一（如 N、mm、MPa）。

‌梁单元自动识别‌：Workbench 对线体模型默认使用 BEAM188 单元，可直接施加轴向力‌‌

如需详细操作演示，可参考仿真秀平台的 ANSYS 教程：ANSYS与材料力学系列教程之轴向拉伸和压缩(三)。
