ansys怎么显示力和约束

在 ANSYS 中显示已施加的力和约束，主要分为 ‌图形显示‌ 和 ‌数值列表查看‌ 两种方式。根据你使用的 ANSYS 环境（经典界面 APDL 或 Workbench），操作略有不同。

‌一、ANSYS 经典界面（APDL）中显示力和约束‌

‌图形显示‌

进入菜单：‌PlotCtrls → Symbols‌

勾选 ‌Forces‌ 和 ‌Displacements‌ 选项

可通过 ‌Symbol Settings‌ 调整箭头大小、颜色以区分不同类型（如集中力、分布力）

若使用的是几何模型上的载荷（如面压力），需先执行 ‌SFTRAN‌ 命令将其转换到有限元模型上才能显示 ‌‌

‌数值列表查看‌

查看力：‌List → Loads → Forces‌

查看位移约束：‌List → Loads → DOF Constraints‌

查看特定节点约束/力：先用 ‌Select‌ 工具选中节点，再执行上述列表操作 ‌‌


‌命令方式（适用于批量或脚本）‌

显示 X 方向位移约束：/PBC, UX,, 1 ‌‌

显示所有约束符号：/PBC, , , 1 ‌‌

‌二、ANSYS Workbench（Mechanical）中查看力和约束‌

‌图形显示‌

在 ‌Model‌ 或 ‌Solution‌ 树中，点击 ‌Constraints‌ 或 ‌Loads‌ 下的相应条目（如 Fixed Support、Force）

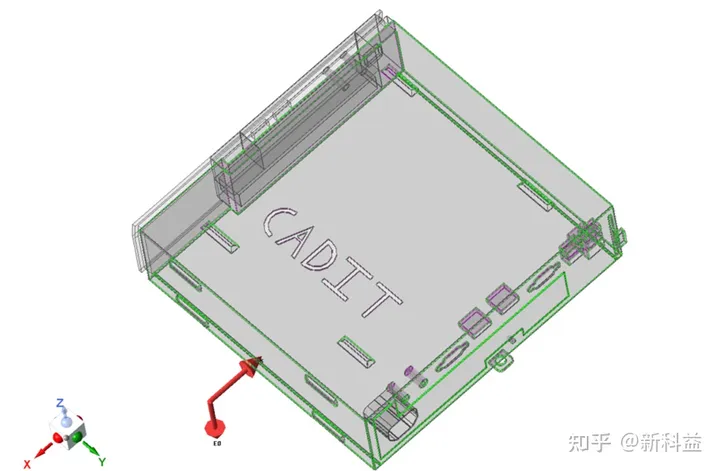

被施加的位置会在图形窗口中高亮显示（通常带箭头或锁图标）

‌查看约束反力（即约束力）‌

在 ‌Solution‌ 模块下

使用 ‌Probe → Force Reaction‌

在图形界面或模型树中选择约束（如 Fixed Support）


软件将自动计算并显示该处的反作用力（含各方向分量及合力）‌‌

‌注意‌

Workbench 中 ‌不直接显示约束数值‌，需通过 Probe 提取反力

若未显示反力，请确认是否在 ‌Solution‌ 阶段操作，且约束已生效 ‌‌

‌三、通用建议‌

‌单位一致性‌：确保模型单位制（SI 或英制）统一，避免误读数值 ‌‌

‌复杂模型优化‌：若图标重叠，可关闭无关显示（如网格线），分步查看 ‌‌

‌节点编号显示‌：便于定位，路径为 ‌PlotCtrls → Numbering → 勾选 Node numbers‌ ‌‌
