如何将ansys和solidworks关联

将 ANSYS 与 SolidWorks 关联的核心方法是通过 ANSYS 自带的‌CAD Configuration Manager‌工具进行配置，并在 SolidWorks 中启用相应插件。以下是具体操作步骤及验证方法。

配置关联步骤

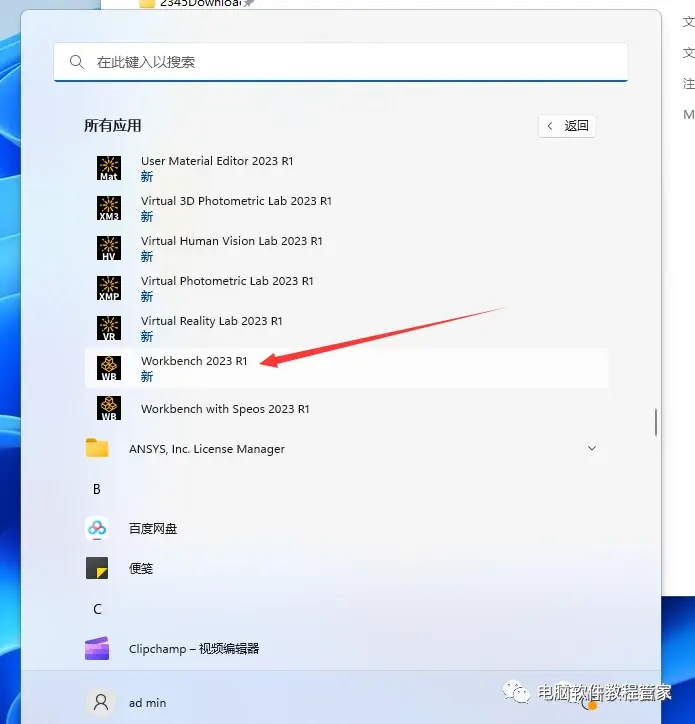

‌启动配置工具‌：在 Windows 开始菜单中找到 ANSYS 文件夹，定位到‌CAD Configuration Manager‌，右键选择‌以管理员身份运行‌。

‌勾选接口选项‌：在工具界面的 CAD Selection 选项卡中，勾选‌SolidWorks‌及其下方的‌Workbench Associative Interface‌，点击应用于所有用户。


‌执行配置‌：点击 Next 进入配置页面，选择‌Configure Selected CAD Interfaces‌，等待界面显示‌Success‌字样表示配置成功。‌‌‌

验证与使用

‌启用插件‌：打开 SolidWorks 软件，点击顶部菜单的‌工具‌ > ‌插件‌，在列表中找到 ANSYS 相关选项并勾选，点击确定。

‌功能验证‌：配置成功后，SolidWorks 工具栏会出现 ANSYS 入口，或在 ANSYS Workbench 中直接拖动 SolidWorks 模型几何体至项目流程图即可实现数据交互。‌‌‌


备选方案

若直接关联失败或版本不兼容，可采用中间格式导入：

在 SolidWorks 中将零件保存为‌Parasolid (.x_t)‌ 或 ‌IGES (.igs)‌ 格式。

在 ANSYS SpaceClaim 或 DesignModeler 中导入该文件进行后续仿真分析。‌‌‌
