ansys怎么关联creo命令

阅读数 15

要将 ‌ANSYS 与 Creo 关联‌，实现双向动态集成（即在 Creo 中修改模型后，ANSYS 能自动更新），需通过配置 ‌WBPluginCreoCOM.dll 插件‌ 和 ‌config.pro 文件‌ 来建立通信。以下是基于最新公开资料整理的操作步骤：

‌核心配置步骤‌

‌确认软件版本兼容性‌

ANSYS 2022 R2 支持 Creo 7.0 及以下版本 ‌‌

建议使用 ‌Creo 7.0.2.0‌ 与 ‌ANSYS 2022 R2‌ 组合，已验证可实现动态关联 ‌‌

‌定位并编辑 ANSYS 配置文件‌

打开 ANSYS 安装目录下的文件：

text

\v222\aisol\CADIntegration\ProE\ProEPages\config\WBPluginPE.dat

示例路径（根据实际安装位置调整）：

text

D:\Program Files\ANSYS Inc\v222\aisol\CADIntegration\ProE\ProEPages\config\WBPluginPE.dat

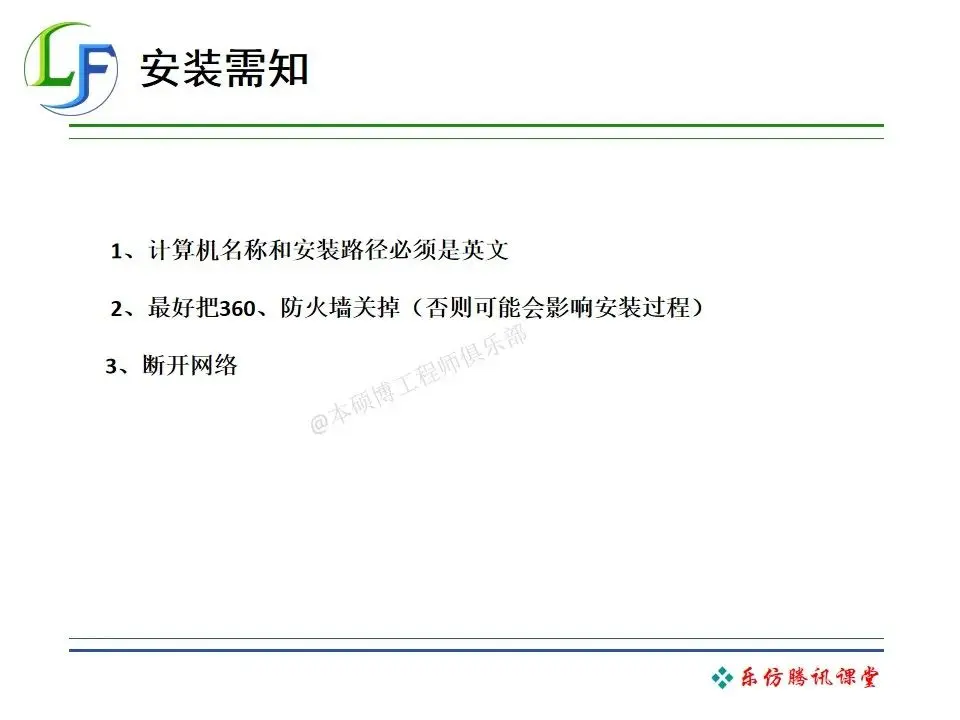

用记事本打开该文件，确保其中路径指向正确的 ANSYS 安装目录，‌避免中文或空格‌（如有空格，建议加引号或安装到无空格路径）‌‌

‌修改 Creo 的 config.pro 文件‌

找到 Creo 的 config.pro 文件，通常位于：

text

\text\config.pro

示例：

text

C:\Program Files\PTC\Creo 7.0.2.0\text\config.pro

在文件末尾添加一行（‌使用绝对路径，无空格或加引号‌）：

text

PROTKDAT D:\Program Files\ANSYS Inc\v222\aisol\CADIntegration\ProE\ProEPages\config\WBPluginPE.dat

若路径含空格，可尝试加引号，但部分版本对引号支持不稳定，推荐安装到无空格路径如 D:\ANSYS\... ‌‌

‌重启 Creo 并验证‌

重启 Creo 后，工具栏应出现 ‌“ANSYS” 按钮‌ ‌‌

点击该按钮，模型将自动发送至 ANSYS Workbench，并支持 ‌参数变更后自动更新几何与边界条件‌ ‌‌

‌注意事项‌

‌单位系统一致‌：确保 Creo 与 ANSYS 均使用 ‌毫米-牛顿-秒 (mm-N-s)‌ 单位制，避免量纲错误 ‌‌

‌权限问题‌：若提示“加载插件失败”，请 ‌以管理员身份运行 Creo‌，并检查杀毒软件是否拦截 DLL 文件 ‌‌

‌装配体处理‌：导入装配体时，‌每个零件必须仅含一个主体‌，否则可能丢失零件 ‌‌

‌复杂特征限制‌：扫描、放样等高级特征可能无法完全映射，建议保留基础拉伸/旋转特征 ‌‌

‌替代方法（适用于低版本或自动配置）‌

若上述手动配置无效，可尝试使用 ANSYS 自带的 ‌CAD Configuration Manager‌：

在 Windows 开始菜单中找到：

ANSYS 2022 R2 → CAD Configuration Manager 2022 R

以‌管理员身份运行‌，选择 ‌Creo Parametric‌，勾选 ‌Workbench Associative Interface‌，按向导完成配置 ‌‌

⚠️ 注意：该工具在较新版本（如 2022 R2）中可能不再支持 Creo 7.0，此时需依赖手动配置 ‌‌

如需进一步操作演示，可参考以下资源：

知乎专栏：ANSYS2022和CREO动态关联
